PON більше 20 км до останнього клієнта

Recommended Posts

Добрий вечір!

Підскажіть будь ласка, хто може будував PON (Gpon) - більше 20 км( OLT-ONU).? OLT - ZTE C300, Onu - на ZTE чіпові.

Саме більше, що получилось витягнути 20 км., далі ону не реєструється.

Share this post


Link to post
Share on other sites
7 минут назад, Stydent сказал:

Саме більше, що получилось витягнути 20 км., далі ону не реєструється.

Вы сигналы меряли?

Share this post


Link to post
Share on other sites

Так. На OLT - ZTE C300 - модуль C+  на виході +3,5 - 20 км лінії получилось - -3,5 (по 0,35 затухання на кілометр) - поставив підряд 2-ва дільника 1*8 - 1*8 - получився сигнал - -24,5 .Onu - запрацювала - 100-ку викачує інтернета, пінг не змінився.  Добавив 2 км лінії - сигнал  - -25,5 і Onu - не піднімається, так само пробував 27 км лінію робити - сигнал  - -27,5, пробував 35 км лінію робити сигнал  - -29,5, але  Onu - не піднімається. Можливо OLT - лише працює на 20 км??

Share this post


Link to post
Share on other sites

А вас не смущает то что модуль у вас 20 км скорей всего, о каком линке может идти речь выше 20 км?

Share this post


Link to post
Share on other sites

pon extender тобі в допомогу. Але походу вигідніше ще одну ОЛТ купити ?

Share this post


Link to post
Share on other sites

http://ic-line.ua/wiki/printsip-dejstviya-gepon





Оптический бюджет GEPON-системы (разность между мощностью излучателя и предельной чувствительностью приёмника) около 30дБ (для ONU этот показатель находится в диапазоне 25-30дБ, для OLT – 32-37дБ)! Этого бюджета хватит на то, чтобы «пробить» более 100 км стандартного оптического волокна! Однако, PON-деревья в глубину достигают обычно 10-15 км, имея предел по глубине в районе 20км. Связано это с тем, что делители вносят в линию огромное затухание (от 3-х до 22-х дБ), обеспечивая ветвление и экономя волокно.

Edited by StivGrio

Share this post


Link to post
Share on other sites
4 минуты назад, StivGrio сказал:

http://ic-line.ua/wiki/printsip-dejstviya-gepon





Оптический бюджет GEPON-системы (разность между мощностью излучателя и предельной чувствительностью приёмника) около 30дБ (для ONU этот показатель находится в диапазоне 25-30дБ, для OLT – 32-37дБ)! Этого бюджета хватит на то, чтобы «пробить» более 100 км стандартного оптического волокна! Однако, PON-деревья в глубину достигают обычно 10-15 км, имея предел по глубине в районе 20км. Связано это с тем, что делители вносят в линию огромное затухание (от 3-х до 22-х дБ), обеспечивая ветвление и экономя волокно.

ТС не про це питає. Йому бюджета вистачає.

Здається це звязано з тим, що затримка в часі більше якогось виставленого порога на олт. Наврят це вийде легко побороти. А якщо й вдасться, то, впевнений, обійдеться великою кровю. А саме низькою продуктивностю цілого дерева

Share this post


Link to post
Share on other sites
44 минуты назад, Stydent сказал:

Добрий вечір!

Підскажіть будь ласка, хто може будував PON (Gpon) - більше 20 км( OLT-ONU).? OLT - ZTE C300, Onu - на ZTE чіпові.

Саме більше, що получилось витягнути 20 км., далі ону не реєструється.

На C220 працювали у нас клієнти і на 40 км(35км магістралі+5км подільників), політ нормальний, якщо мова про EPON - підкрутіть параметр MaxRTT(TQ) і все полетить. На продуктивність не впливає.

Share this post


Link to post
Share on other sites

В тому й справа,що в нас Gpon - OLT - ZTE C300, Onu - на ZTE чіпові, але впринципі попробувати підкрутити можна. Хоч попробувати.))



Share this post


Link to post
Share on other sites

купляйте якогось бдкома або переселяйте поближче абонента :)

  • Like 1

Share this post


Link to post
Share on other sites

А накой такая дальность ?

Не проще площадку поближе к абонам поставить, а магистраль уже гони на любое растояние, если волокон мало свдм в помощ

Share this post


Link to post
Share on other sites
1 час назад, Stydent сказал:

Так. На OLT - ZTE C300 - модуль C+  на виході +3,5 - 20 км лінії получилось - -3,5 (по 0,35 затухання на кілометр) - поставив підряд 2-ва дільника 1*8 - 1*8 - получився сигнал - -24,5 .Onu - запрацювала - 100-ку викачує інтернета, пінг не змінився.  Добавив 2 км лінії - сигнал  - -25,5 і Onu - не піднімається, так само пробував 27 км лінію робити - сигнал  - -27,5, пробував 35 км лінію робити сигнал  - -29,5, але  Onu - не піднімається. Можливо OLT - лише працює на 20 км??

Ваше получился - єто  измеренній уровень сигнала или розсчитаный? если измеренный то с какой  стороны, со стороны клиента или со стороны OLT. возможно у вас прото не зватает бюджета со стороны ону.

Share this post


Link to post
Share on other sites
1 час назад, Stydent сказал:

В тому й справа,що в нас Gpon - OLT - ZTE C300, Onu - на ZTE чіпові, але впринципі попробувати підкрутити можна. Хоч попробувати.))





1 час назад, SXM.U сказал:

На C220 працювали у нас клієнти і на 40 км(35км магістралі+5км подільників), політ нормальний, якщо мова про EPON - підкрутіть параметр MaxRTT(TQ) і все полетить. На продуктивність не впливає.

У нас ПОВНИЙ зоопарк реалтек, кортіна, зте - все норм було

Share this post


Link to post
Share on other sites
49 минут назад, uacity сказал:

цена 800-1000 дол.

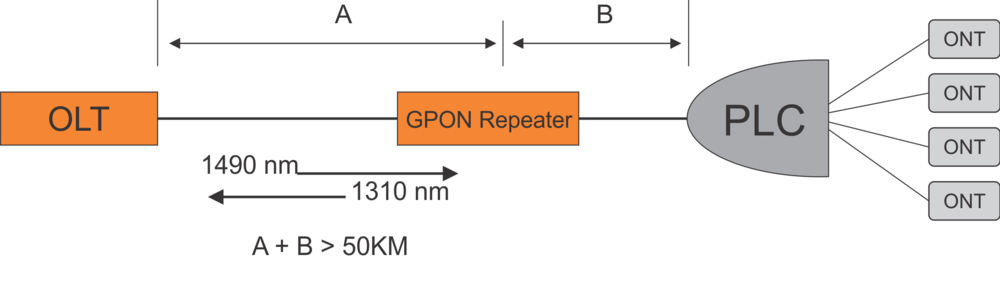

Единственное что приходит в голову - дисперсионная катушка.



Хотя нет... Оптика-езер-оптика. Такой себе ону- уселитель

Edited by Dimkers

Share this post


Link to post
Share on other sites

onu distance => 20001m и ону не зарегается, какое-бы идеальное затухание не было

Share this post


Link to post
Share on other sites
31 минуту назад, LV10 сказал:

onu distance => 20001m и ону не зарегается, какое-бы идеальное затухание не было

и как можно лечить или без вариантов?

Edited by vitalle

Share this post


Link to post
Share on other sites
1 час назад, vitalle сказал:

и как можно лечить или без вариантов?

+1 OLT:)

Share this post


Link to post
Share on other sites

OLT MA5683T

Модуль С++

MA5683T(config-if-gpon-0/0)#display port state 15

....

 Max Distance(Km)             60

....

==============

Модуль С+

MA5683T(config-if-gpon-0/0)#display port state 14

....

Max Distance(Km)             20

...

==============

Но в тот же момент

MA5683T#display board 0/0

    Port   Port   min-distance   max-distance   Optical-module
           type       (km)           (km)           status
  -------------------------------------------------------------
....
   14     GPON        0              20             Online
   15     GPON        0              20             Online
  -------------------------------------------------------------

Крутить вероятно настройки надо, сами не пробовали выше 20, но думаю все реально :)

Share this post


Link to post
Share on other sites

нашел вроде. поиграйте с range-mode в настройках пон порта

установите значение 100-200 и попробуйте

Edited by CoCOsmall

Share this post


Link to post
Share on other sites
