ePMP Force 300 CSM Cambium Networks для 5 Ггц каналов точка -точка

Recommended Posts

Cambium Networks продолжает выпускать новые  продукты на базе нового чипсета 802.11 AC wave 2. На этот раз представлен  ePMP Force 300 CSM ( Connectorized Subscriber Module).

Устройство  имеет разъемы под внешнюю антенну и может использоваться:

1)  как клиентское устройство для подключения к базовым станциям ePMP  ePMP3000L/ePMP 3000 на больших дальностях. В данном применении Force 300 CSM может быть эффективным для создания магистральных каналов большой пропускной способности по топологии мвлтипойнт. Например при подключении к базе ePMP 3000  в  канале  40/80 МГц можно раздать 600/1200 Mbps для  нескольких Force 300 CSM  по 100-200Mbps на каждое устройство на дальности до 30-50 км.

2) для создания линков  точка-точка с  реальной  TCP/IP в Ethernet пропускной споcобностью 150/300+/600+ Mbps в каналах 20/40/80 MHz.

Пакетная производительность Force 300 CSM - больше 100K.

Выпуском данного устройства Камбиум заполнил существовавший  несколько лет пробел в   бюджетных линках точках-точка  с высокой пропускной способностью и ппс на больших дальностях или невысокой дальности, но с мощными помехами

В настоящее время решения Камбиум для линков точка-точка выглядит следующим образом

Для дальности до 10-15 км ( устройства с встроенной антенной)

- с  пропускной способностью в 20/40 МГц до 100+/ 200+ Mbps -   ePMP Force 200 (встроенная антенна 25 дБи)

Примечание. Пропускная способность Force 200 в 40 МГц на реальном TCP/IP трафике может быть ограничена 140-160 Mbps из-за полки по ппс, например, при большом количестве обслуживаемых  клиентов  ( больше 150-200).

-  с реальной TCP/IP  пропускной способностью в 20/40/80 МГц до 150/ 300+/600+  Mbps -   ePMP Force 300-25 (встроенная антенна 25 дБи)

Для дальности 15+ км  (или  на меньшей дальности  в условиях с сильными помехами) с применением внешних антенн с усилением 30+ дБи

-  с реальной TCP/IP пропускной способностью в каналах  20/40/80 МГц до 150/ 300+/600+  Mbps -   ePMP Force 300 CSM ( цена ориентировочно в два раза ниже конкурирующего AF5X HD)

 -пропускной способностью в каналах 20/40/80/20+20/40+20/40+40/40+80/80+80 МГц  от 150 Mbps в 20 MHz  до  1.2+ Gbps  в 80+80 Гц -  PTP550

Данной темой мы начинаем обсуждение ePMP Force 300 CSM, публикацию тестов, в том числе в сравнении с конкурентами, опыт практической эксплуатации, претензии, замечания, пожелания и др.

В следующих сообщениях мы надеемся  опубликовать результаты  тестирования   ePMP Force 300 CSM, в том числе возможно в сравнении с конкурирующем оборудованием





SS_ePMP_Force300_CSM_04052019.pdf

Edited by Alver
  • Like 1

Share this post


Link to post
Share on other sites

Force 300 CSM. Линк 10 км. Антенны RD 30 дБи. Сигналы -47 dBm. UL/DL=25/75. 40  МГц, канал 5190 МГц..

В 40 МГц тест UDP дуплекс + живой трафик.  Общая  скорость Download 255 + 40Мbps.



Force 300 CSM 260+40Mbps_10 km.png

Канал шириной 80 МГц, 5460 МГц.

Встроенный тест+ живой трафик.



Force 300 CSM_80MHz_link_test_.png

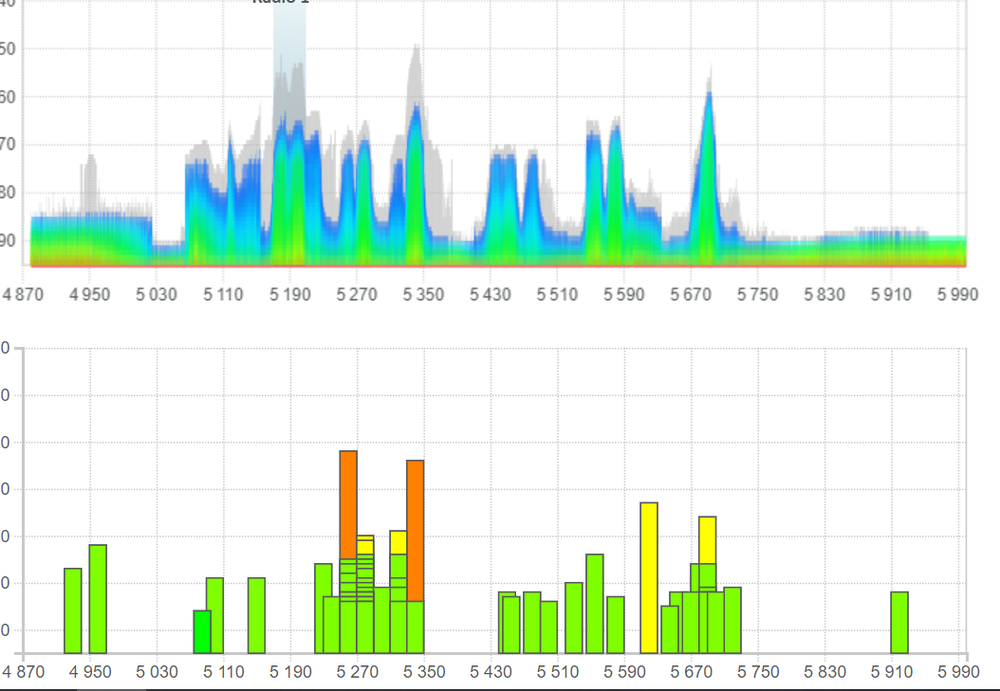

CA_Force 300 CSM_10km.png

Edited by Alver

Share this post


Link to post
Share on other sites

UDP duplex + живой трафик  UL/DL =25/75. Общая скорость DL 370+ UL 150 Mbps.

Force 300 CSM_80MHz_UDP_370+150M_10km.png

Edited by Alver

Share this post


Link to post
Share on other sites

В  целом,  при делении канала UL/DL=  25/75

- 40 Мгц на загрузку пропускает 250+ Mbps

- в 80 Мгц - 350+ Mbps

Share this post


Link to post
Share on other sites

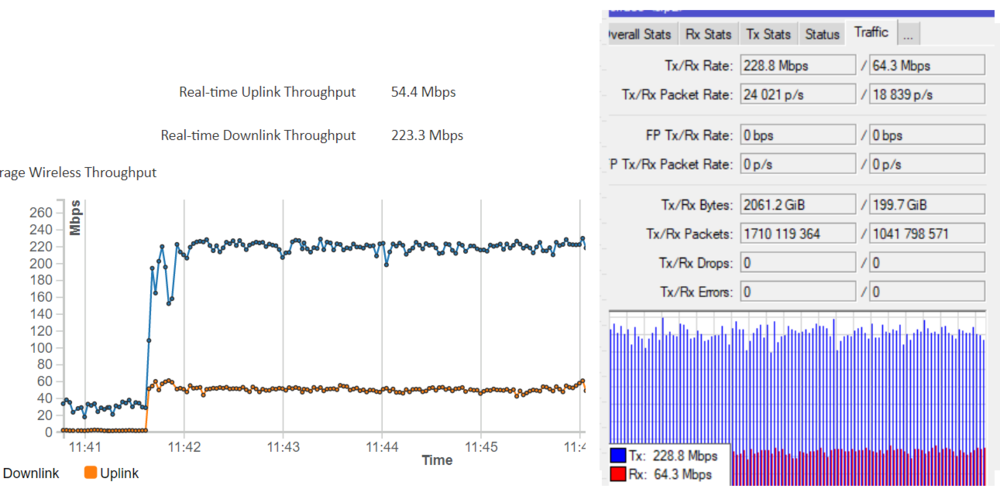

Канал 40 МГц.  Тестовый TCP Duplex+ live traffic  DL 20-40Mbps +UL 2-3 Mbps.

Тестовый трафик генерируется двумя BT Микротик.

На скринах суммарная загрузка канала, снятая с интерфейса Cambium  и порта свича Микротик.

При делении UL/DL=25/75 в канале 40 МГц пропускная способность Force 300 CSM составляет

TCP duplex DL 230 Mbps+ UL 60 Mbps =290 Mbps




Share this post


Link to post
Share on other sites

Задержка на живом трафике

RTT min/avg/max= 1/4/8 ms


Share this post


Link to post
Share on other sites
11 минут назад, Alver сказал:

В начале -середине августа. В Реестре будет в сентябре.



PTP-550 когда в реестре будет?

Share this post


Link to post
Share on other sites

Вся новая  линейка Cambium базы  ePMP 3000 MIMO 4x4, ePMP 3000L MIMO 2x2 ,  CPE Force 300-16, точка -точка Force 300-25, Force 300 CSM, PTP 550 будут в Реестре  ориентировочно  в сентябре.

Edited by Alver

Share this post


Link to post
Share on other sites

Поставили прошивку 4.4.0 RC25 - наиболее продвинутую и стабильную по состоянию на конец июня 2019.

Линк тот же ePMP 300 CSM-дальность 10 км, канал 80 МГц,UL/DL 25/75. В канале живой трафик порядка 60 Mbps .

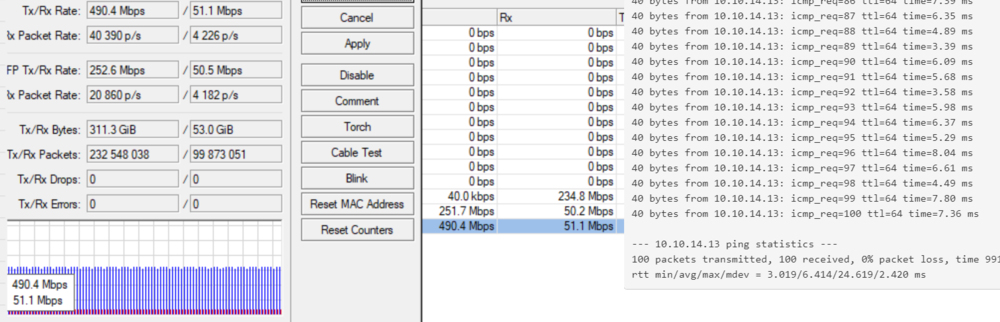

Канал догрузили тестовым дуплексным UDP трафиком от двух Микротик.  С увеличения количества потоков ( от 2-х МТ) увеличивается пропускная способность канала  за счет более равномерной загрузки 4-х ядерного процессора ePMP 3000 CSM.

В результате имеем приближенное к реальной работе соотношение трафика DL/UL =10/1 с пропускной способностью канала ( загрузка канала)

Download 490Mbps+ 50 Mbps Upload =540Mbps  со средней задержкой  6мс.

В общем имеем , что в 40 МГц можем получить на загрузку 250+ Mbps, в 80 МГц  почти 500 Mbps.

В принципе можно получить и 500+ Mbps, но идет уже перегруз интерфейса и рост задержки.




Edited by Alver

Share this post


Link to post
Share on other sites

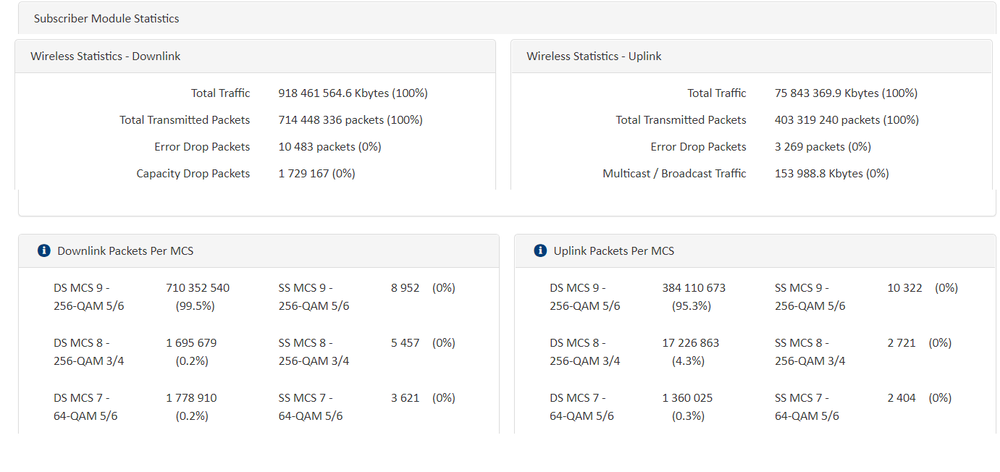

В 80 МГц несмотря на сложную помеховую обстановку канал работает почти 100% на QAM256/56 почти без потерь и ретрасмиттов пакетов ( 0%).

Следует отметить, что  реализация Cambium 802.11 ac wave 2 имеет повышенную помехоустойчивость за счет использования  кода коррекции ошибок  LDPC ( Low-density parity-check code), известный также как код Галлагера.

Что интересно, прошивка 4.4.0 старых устройств ePMP 1000/2000 серии ( для получения прямой и обратной совместимости с ePMP 3000)  также реализует на них  LDPC , а также short guard interval, что повышает помехоустойчивость , скорость и снижает задержку ( почти в два раза).




Тут выше спросили, сколько будет стоить Force 300 CSM.

 Для опровержения старых стереотипов, что типа Камбиум дорог, отмечу что  Force 300 CSM - будет стоить у нас  $229. Чтобы понимать дорого это или нормально, то Force 300 CSM   в два -четыре раза дешевле своих конкурентов , что реально могут дать  близкий (аналогичный)  результат по скорости и задержке, стабильности и др. -  AF5X HD, Ligowave RapidFire.

Всякие дешевые решения AC под внешнюю антенну типа  Rocket 5AC  Lite, NetMetal 5 (RB922), LDF5 c  оффсеткой , Микротик на ARM и т.д. вообще как конкурентов  не рассматриваем, это  мусор для пионернет. Кто то это г*  типа Rocket 5AC  Lite еще ставит конечно ( как же типа 450+ Mbps !!! ,  бл*ть ), но  если нужен стабильный результат ( скажем больше 100-150Мbps)  на реальных далеких от идеальных условий линках , то лучше этого делать не надо, оно сколько стоит- так и работает. Впрочем, многим это известно  и без меня.



Edited by Alver

Share this post


Link to post
Share on other sites

@Alver  вопрос как к профи: в свете последних событий - лицензия нужна или нет? 80 МГц можно легально использовать?

Share this post


Link to post
Share on other sites

Лицензия на использование РЧР нужна , 80 МГц использовать ( гражданским) легально нельзя. Но если нужна скорость как в 80МГц, то можно будет использовать легально 2x40 МГц в PTP550 ( Force 300 CSM - половинка PTP550) .

Edited by Alver

Share this post


Link to post
Share on other sites
В 28.06.2019 в 09:20, Alver сказал:

Лицензия на использование РЧР нужна , 80 МГц использовать ( гражданским) легально нельзя. Но если нужна скорость как в 80МГц, то можно будет использовать легально 2x40 МГц в PTP550 ( Force 300 CSM - половинка PTP550) .

Каковы сроки поставок и цена?

Share this post


Link to post
Share on other sites

Середина октября. Розничная цену можно найти в магазинах.

Edited by Alver

Share this post


Link to post
Share on other sites
В 27.08.2019 в 21:18, Alver сказал:

Середина октября. Розничная цену можно найти в магазинах.

300 CSM уже в продаже!

Жду на обзор)

Share this post


Link to post
Share on other sites

Force 300 CSM, линк 10 км.  Прошивка 4.5RC34, режим ePTP .

Up time 2 дня, 8 часов.

 Session Drops 0 sessions

Network Entry Attempts 0

Successful Network Entries 0

Network Entry Authentication Failures 0

 Total Device Reboots 0 times

 Soft Device Reboots 0 times

 Hard Device Reboots 0 times

Живой трафик  до 87 Mbps. Задержка на пакетах длиной 1470 байт  avg  3 ms.

Ping_Live_10km_avg 3ms.png

Edited by Alver

Share this post


Link to post
Share on other sites

Скорость в  Download simplex ( живой трафик + встроенный   тест) - 270 Mbps в 40 МГц.


Edited by Alver

Share this post


Link to post
Share on other sites
1 час назад, Alver сказал:

Прошивка 4.5RC34, режим ePTP



В этой прошиве bonding работает нормально? А то народ в инете пишет что с ним косяки какие то.

Share this post


Link to post
Share on other sites
9 часов назад, nordstream сказал:



В этой прошиве bonding работает нормально? А то народ в инете пишет что с ним косяки какие то.

Бондинг -это PTP550, на  прошивке ( бета 4.5RC34 )  в режиме ePTP - адаптивный фрейм, адаптивное ( flexible)  TDD   UL/DL деление фрейма,  пока работает только в одном канале. Для работы в двух каналах  в ePTP- ждем  релизной прошивки ( или следующей RC).   В TDD в Link Typе 2+0 ( два канала) PTP550 работает на бета 4.5RC34 как обычно, без нареканий. Там пока в бета сделали DSO ( смена рабочей частоты, не путать с DFS). У нас  в связи появлением в этом году частотных  лицензий L03 это DSO может  стать  востребованным.

 Приезжайте на  Cambium Day 5 декабря в Киев и  что, как и когда  можно будет спросить у разработчиков.

И напоминаю,  что Force 300 CSM (а также Force 300-25), PTP550  и др. внесены в новый  Реестр РЭС  по новым правилам - соответствия Техническому Регламенту на радиоборудование.

Edited by Alver
  • Like 1

Share this post


Link to post
Share on other sites

Тесты максимальной пропускной способности Force 300 CSM.

 Дальность  10 км,  антенны 30 dBi.  Прошивка  v.4.5RC34, режим ePTP ( фрейм переменной длины, адаптивное  Flexible  деление UL/DL).

В канале точка-точка идет реальный живой трафик  10-30  Mbps. Канал догружается  тестовым  TCP и UDP трафиком с помощью   Mikrotik Bandwidth Test.

Получены следующие  результаты.

Канал 40 МГц

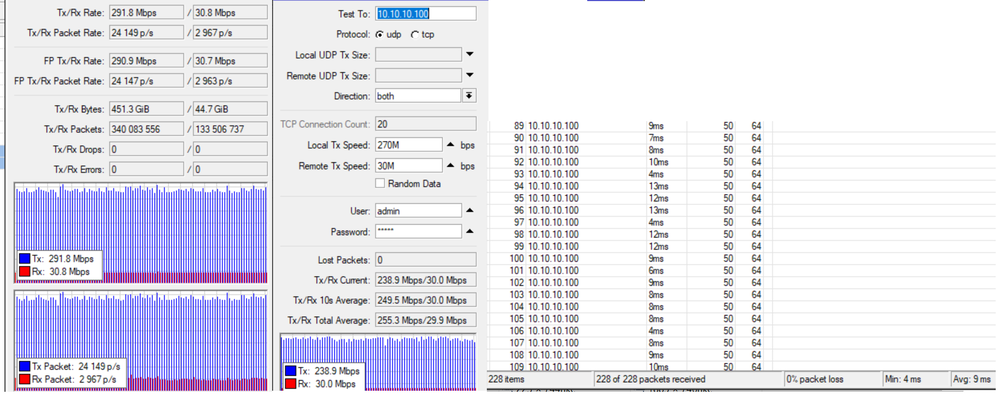

 UDP duplex Download  290 Mbps + Upload 30 Mbps =320 Mbps, задержка avg 9 ms

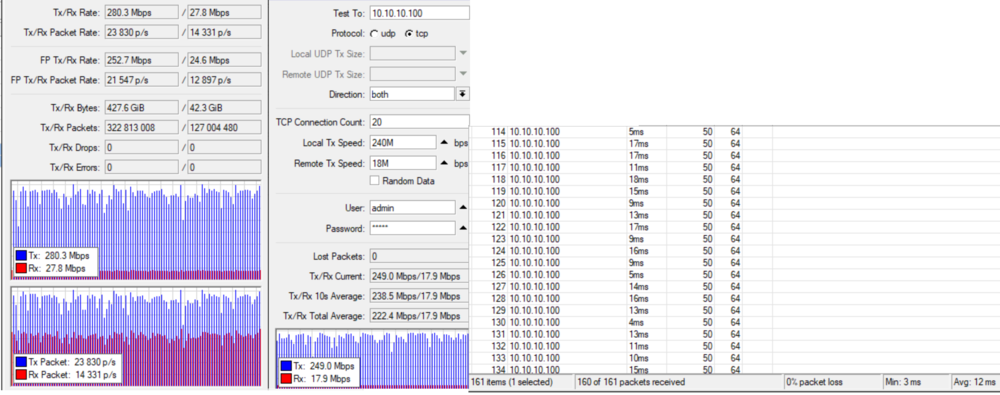

 TCP  duplex Download  280 Mbps + Upload 30 Mbps =310 Mbps, задержка avg 12 ms

.







Канал 80 МГц

UDP duplex Download  550 Mbps + Upload 50 Mbps =600 Mbps, задержка avg 27 ms

UDP duplex Download  500 Mbps + Upload 50 Mbps =550 Mbps, задержка avg  8 ms

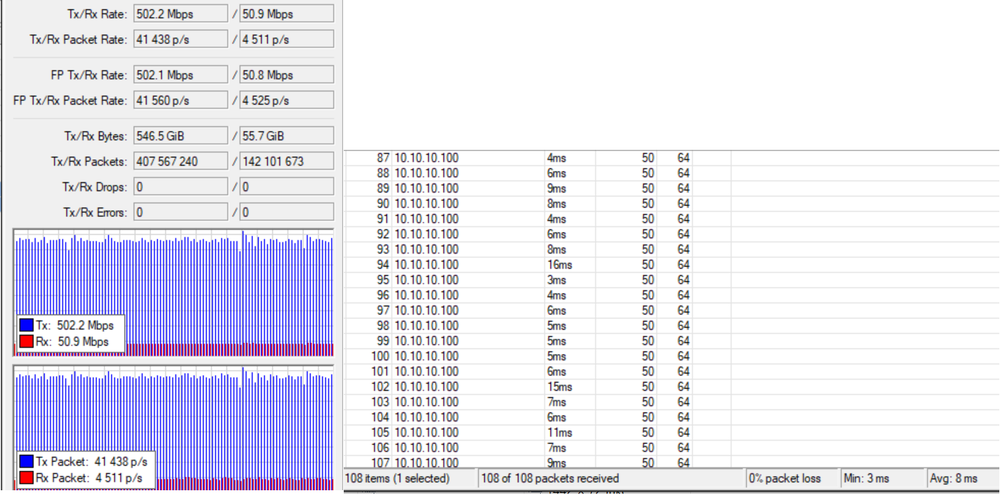

UDP 550_50M_27ms_80 MHz.png





UDP 500_50M_8ms_80 MHz.png

Выводы

На оборудовании Cambium Force 300 CSM ( а также  Force 300-25 с встроенной антенной 25 dBi)  в режиме ePTP    при соотношении  Download/Upload  трафика  90/10 % , что  примерно соответствует соотношению DL/UL реального TCP/IP трафика в  канале   Интернет  точка-точка максимальная скорость составляет:

- в  40   МГц TCP/UDP трафик  Download +Upload duplex  280 /290  Mbps+ 30 Mbps=320 MBps UL+DL,

 -в  80   МГц   UDP трафик  в Download +Upload duplex    550  Mbps+ 50 Mbps= 600 Mbps UL+DL.



Edited by Alver
  • Like 1

Share this post


Link to post
Share on other sites

В прошивке 4.5 RC54 для Force 300 CSM  расширен диапазон частот  4920-6125 MHz.

Edited by Alver

Share this post


Link to post
Share on other sites
1 час назад, Alver сказал:

В прошивке 4.5 RC54 для Force 300 CSM  расширен диапазон частот  4920-6125 MHz.



Эта та что на РТР550 ставили или другая?

Share this post


Link to post
Share on other sites

Прошивка одинаковая для всей ePMP 3000 серии.  Частоты до 6.1 Ггц и мощность 28-30 дБм  открывается на этой прошивке  только для ePMP3000 L и Force 300 CSM. У  PTP550  другое hardware , и   в плане частот и мощности  на  прошивке v.4.5 на PTP550 ничего не меняется. Также   в плане частот и мощности ничего не меняется  на Force 300-25 , так как у него также другое  hardware.

Что касается PTP550, то вышел  PTP550E на новой  аппаратной платформе, где в v.4.5  доступна полоса частот 4.9-6.2 ГГц. ( сплошная , без разрывов 5.35-5.5. ГГц) и мощностью до 27    dBm   во всей полосе частот.  PTP550E будет доступен в Украине где то в мае.

Edited by Alver
  • Like 1

Share this post


Link to post
Share on other sites
13 часов назад, Alver сказал:

В прошивке 4.5 RC54 для Force 300 CSM  расширен диапазон частот  4920-6125 MHz.

Когда уже стабилка будет?

Share this post


Link to post
Share on other sites
12 часов назад, Alver сказал:

Что касается PTP550, то вышел  PTP550E на новой  аппаратной платформе, где в v.4.5  доступна полоса частот 4.9-6.2 ГГц. ( сплошная , без разрывов 5.35-5.5. ГГц) и мощностью до 27    dBm   во всей полосе частот.  PTP550E будет доступен в Украине где то в мае.





А сразу головой подумать им нельзя было что бы делать с первой версии нормальный хардвар? :-)



  • Like 1

Share this post


Link to post
Share on other sites
