DLINK DES-3200-28F не работают все 24 GBIC порта.

Recommended Posts

Оптический коммутатор, 24 порта 100 мегабитные и 4 порта Гигабитные.
Все 24 порта линки при коннекте загораются ледами, а пинг не проходит.
Гигабитные порты при этом пингуются и работают нормально.
В консоли есть error-ы но загрузка не стопорится, загружается полностью.
Есть соображения что может быть?
Что проделано:
1. Сброшены конфиги в дефолт.
2. Прошита самая последняя прошивка.
3. Поскольку в логе ерроров проскакивали номера 1 и 8 портов, то взял и заменил портовую микросхему BCM5248UA4QUMG

Увы ничего не помогло.
4. Прощупал тестером напряжения на дросселях питальников вроде все нормально.
5. Прощупал питание непосредственно портовых BCM микросхем тоже все норм, 1.8В и 3.3В есть.
В консоль стучит что то про GBIC chip driver failure! :


Скрытый текст

GBIC chip driver failure! port_no = 8, errstate = 0x00000013
SysteInitialize GBIC chip driver failure! port_no = 1, errstate = 0x00000013m Warning : Fatal at: -"L-(-2119828092) -> DEV_GBIC_Init fail!do again
System Warning : Fatal at: -"L-(-2119828092) -> DEV_GBIC_Init second fail !
System Warning : Fatal at: -"L-(-2119828092) -> Init GBIC to expected state failure! port:1413567307



Share this post


Link to post
Share on other sites

если сфп 1гб то зажмите порт в 100мбит жестко!

config ports 1-24 speed 100_full  flow_control disable learning enable state enable


Edited by Enferno

Share this post


Link to post
Share on other sites
2 минуты назад, Enferno сказал:

если сфп 1гб то зажмите порт в 100мбит жестко!

Это не решает проблему ERROR-ов в консоли, тут явно какая то железячная бадыль.
И естественно мы 100 мегабитные модули совали для проверки.

Share this post


Link to post
Share on other sites

проблема была схожего характера, но кодов ошибок уже не помню, было годиков 5 назад еще это.

вопрос решился так, как описал выше, зажал порт, вырубил флоу
Если нет, тогда сори!

Share this post


Link to post
Share on other sites

что за 100 мегабитные модуля используете? show log дайте в студию

Share this post


Link to post
Share on other sites
В 22.07.2020 в 17:33, NaviNavi сказал:

что за 100 мегабитные модуля используете? show log дайте в студию

Как бы проблема не в модулях. Оно ероркает без вставленных модулей. Проблема аппаратная, никакие программные танцы с бубном не помогут, тут нужно брать в руки паяльное оборудование.
Блок схема железки вкратце такая:

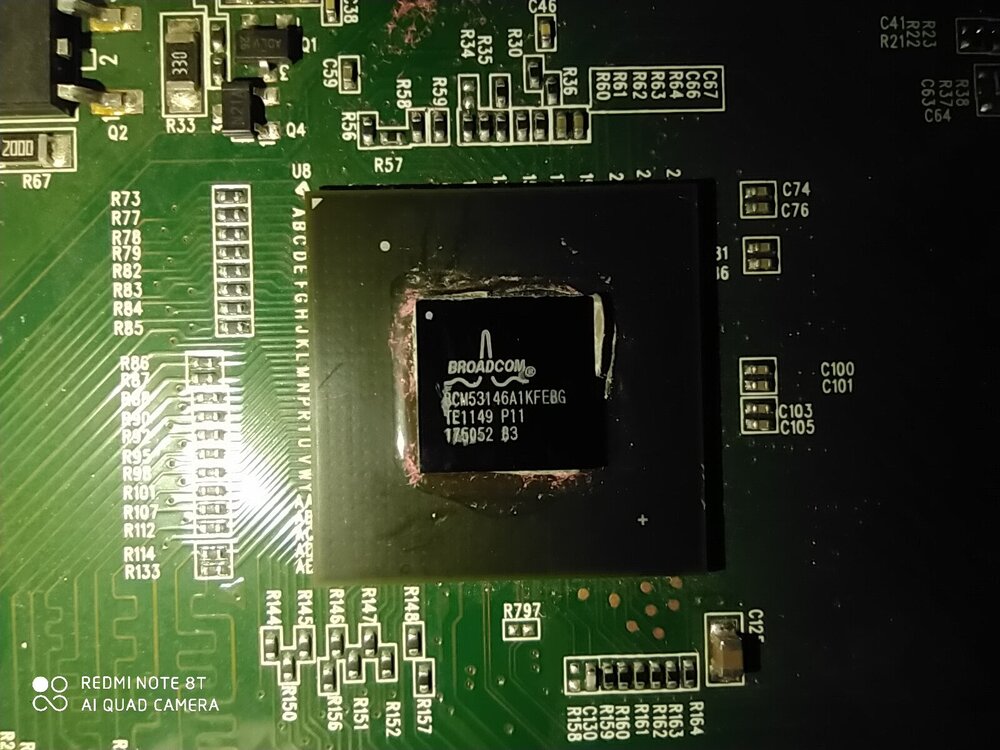

- Процессор, он управляет сетевым мостом BCM53146A1KFEBG, а сетевой мост в свою очередь объединяет между собой все 5 портовых микросхем.
Мысля такая, поскольку в логах присутствуют номера портов и замена портовых микросхем не дала результата - то дальше нужно копать сетевой мост.
Именно он при инициализации прошивки производит диагностику исправности портовых чипов.
Одна беда, этого моста нету в продаже.

Как вариант хочу попробовать отреболлить этот мост, он довольно горячий, около 60 градусов даже с радиатором. Есть вариант микротрещины в БГА шарах между чипом и платой.
ИК станция есть, прямые руки есть.



Edited by xtrigger

Share this post


Link to post
Share on other sites
5 часов назад, xtrigger сказал:

Одна беда, этого моста нету в продаже.

у китайцев на алике посмотрите.

Share this post


Link to post
Share on other sites

Судя по фотке, у вас таки ревизия С, которая без команды config ports 1-24 speed 100_full работать не будет в принципе, хоть с какими модулями и прочими танцами с бубнами и паяльниками

Share this post


Link to post
Share on other sites
4 минуты назад, Constantine.Kazakoff сказал:

Судя по фотке, у вас таки ревизия С, которая без команды config ports 1-24 speed 100_full работать не будет в принципе, хоть с какими модулями и прочими танцами с бубнами и паяльниками

Всё там работает без этой команды.

  • Like 1

Share this post


Link to post
Share on other sites

Бывало  на похожих устройствах согласующие резисторы на шинах обмена BCM5248 с чипом коммутатора меняли сопротивление,

там правда сборки стояли.

Share this post


Link to post
Share on other sites
В 03.08.2020 в 17:46, Constantine.Kazakoff сказал:

Судя по фотке, у вас таки ревизия С, которая без команды config ports 1-24 speed 100_full работать не будет в принципе, хоть с какими модулями и прочими танцами с бубнами и паяльниками

Нет! От слова совсем! У самого такие 2 шт. в качестве core switch были. И да - ревизия С. У человека - сетевой чип перекаленный или где-то в контактах коротыш...

Share this post


Link to post
Share on other sites
13 минут назад, ISK сказал:

Нет! От слова совсем! У самого такие 2 шт. в качестве core switch были. И да - ревизия С. У человека - сетевой чип перекаленный или где-то в контактах коротыш...

Сетевой чип заменил, я же писал выше.  Контакты заглянуть внутрь гнезд это мысль

Share this post


Link to post
