Оборудование Cambium ePMP Force 600 на платформе Wi-Fi 6E/802.11ax для линков точка-точка


Recommended Posts

Cambium Networks выпускает на рынок оборудование ePMP Force 600 нового поколения серии ePMP 4000 на базе Wi-Fi 6E ( стандарт 802.11 ax) для диапазона частот 6 GHz ( 5950-7120МГц).

 Оборудование ePMP Force 600  предназначено для построения каналов точка-точка. Официально  о старте продаж этого продукта и ценах будет объявлено во второй половине 2022 года.

Оборудование поддерживает каналы 20/40/80/160 МГц  и модуляции до 4096-QAM 5/6,  что позволяет получать (теоретически ) скорость до 2 Gbps.

Мы получили  для испытаний   образцы этого устройства Force 600 CSM c разьемами под внешнюю антенну.

Для испытаний мы использовали обычные внешние антенны  Rocket Dish -30 c усилением 30 дБи. Несмотря на заявленный диапазон частот этих антенн  до 5.9 Ггц оказалось,  что эта антенна RD-30 совершенно нормально работает и не теряет энергетики линка ( по крайней мере на 10км)  до 6500 МГц  ( выше просто не проверяли) и ставить для Force 600 дорогостоящие 6 ГГц антенны исходя из предварительных  результатов  иcпытаний  особо не имеет смысла (по крайне мере на 10 км).

Был поднят линк  на 9.5 км c сигналами  RSSI = -51-52dBm и рабочими модуляциями  256QAM- 1024QAM.

Ниже представлены результаты встроенного Wireless Link Test на частоте 6250 МГц ( где практически уже нет помех от  5 ГГц вайфай устройств) и получено:

- 1400 Mbps в канале  160 Мгц -на рабочей модуляции 256 QAM 5/6

- 800 Mbps  в канале  80 Мгц -на 1024 QAM 3/4

- 400 Mbps  в канале  40 Мгц -на 1024 QAM 3/4

 - 200 Mbps  в канале  20 Мгц -на 1024 QAM 5/6.

Результаты  Force 600 CSM  при  работе  в каналах 20/40/80 МГц в принципе близки к результам  Force 400  CSM на этих же каналах.  Но использование Force 600  на  каналах 20/40/80 МГц  vs  Force 400 позволяет уйти от помех  от 5ГГц устройств   в  чистые диапазоны  частот выше  6.1-6.2  ГГц  и на тех же самых обычных 5 Ггц антеннах и в условиях отсутствия помех   получить на тех же самых по ширине каналах максимально доступные скорости.

Другая целесообразность в использовании  Force 600 - это работа в  канале 160 МГц на модуляциях 1024 QAM -4096 QAM  c достижением рекордно  высокой для данного класса устройств реальной скорости  1-2 Gbps.

Испытания будут продолжены  уже на реальном живом трафике с нагрузкой вплоть до 1.5 Gbps.

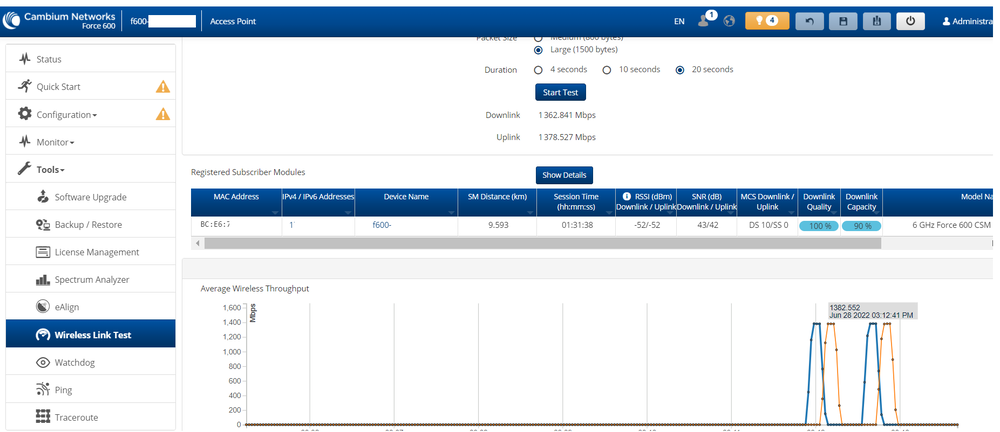

Force 600_9km.png

Edited by Alver
Link to post
Share on other sites

Force 600 CSM - 1G RJ-45 c POE, 10G SFP+.

Для подключения внешней антенны -разьемы RP-SMA female, совместимые  с RFE Twistport.

 Устройство с интегрированной антенной 25 dBi, похоже имеет только 1G Ethernet ( типа для удешевления).




Edited by Alver
Link to post
Share on other sites
2 часа назад, Alehandro сказал:

Херня херньою. Кабель є кабель.

От Ви щє Інгвара сюди покличте, ото-то він Вам тут розкаже хто такий "вбивця ПОНа"...

Link to post
Share on other sites
11 часов назад, Alehandro сказал:

Херня херньою. Кабель є кабель.

Кабель хоть и мало стоит, но его надо проложить, что стоит денег, особенно если в грунте.

А если по столбам, что недорого, но нужно соответвовать ТУ ( что часто сложно)  и главное, нужно постоянно платить немало за аренду этих столбов.

И что может быть с кабелем в условиях войны и стихийных бедствий - знаем. Поэтому даже если есть кабель, то бекап по радио - всегда пригодится.

А по скорости и качеству , надежности связи  между кабелем и современным радио критической разницы нет.

Edited by Alver
  • Like 1
Link to post
Share on other sites
1 час назад, Alver сказал:

И что может быть с кабелем в условиях войны и стихийных бедствий - знаем.

А как выглядит базовая станция после прилета знаешь?



1 час назад, Alver сказал:

А по скорости и качеству , надежности связи  между кабелем и современным радио критической разницы нет.




Безусловно у радио есть как свои плюсы так и минусы. Но ты тут пишеш, как обычно, какую-то х-ню.

  • Like 3
Link to post
Share on other sites
59 минут назад, tkapluk сказал:

Безусловно у радио есть как свои плюсы так и минусы. Но ты тут пишеш, как обычно, какую-то х-ню.



Физику для начала почитай перед тем как нести х-ню.

1 час назад, tkapluk сказал:

А как выглядит базовая станция после прилета знаешь?



Как выглядит знаем, могу только сказать что PON сеть у смежников положили регулярными артобстрелами - в лапшу все покромсали. А в базовую - пока Калибр не прилетел стояла себе и работала. При том что базовую потом за 7 дней (из которых 4 дня ждали приезд нового оборудования) подняли опять а PON-сеть восстанавливают до сих пор, потому что каждый день артой кроют. А базовая стоит и работает. Правда еще один комплект лежит на случай ремонта. Но то такое.



  • Like 2
Link to post
Share on other sites
2 часа назад, nordstream сказал:

Физику для начала почитай перед тем как нести х-ню.

намекаешь, что нет у радио плюсов? 😂

Link to post
Share on other sites
В 30.06.2022 в 09:05, Alver сказав:

Кабель хоть и мало стоит, но его надо проложить, что стоит денег, особенно если в грунте.

А если по столбам, что недорого, но нужно соответвовать ТУ ( что часто сложно)  и главное, нужно постоянно платить немало за аренду этих столбов.

И что может быть с кабелем в условиях войны и стихийных бедствий - знаем. Поэтому даже если есть кабель, то бекап по радио - всегда пригодится.

А по скорости и качеству , надежности связи  между кабелем и современным радио критической разницы нет.

Перехопити інфу можуть, заглушити. За оренду на матчі КРРТ сумашедші  гроші платити. Знаю одну фірму то в них на самому верху телевишки стоїть Ваймакс, кажуть дороге задоволення.

Link to post
Share on other sites
2 hours ago, Alehandro said:

Перехопити інфу можуть, заглушити. За оренду на матчі КРРТ сумашедші  гроші платити. Знаю одну фірму то в них на самому верху телевишки стоїть Ваймакс, кажуть дороге задоволення.

є шифрування,  не обов'язково ставити передав на вишку телевізійну

Link to post
Share on other sites
10 часов назад, carver сказал:

а если по теме, слышал что Cambium в .ru работает. ну там облачные лицензии и все такое,

Cambium   ушел из рф. Представительство в рф закрыто, сотрудники уволены.  Со всеми рф дистрибуторами контракты расторгнуты.  Облачные лицензии   недоступны.  Оборудование пока доступно -дистрибуторы в рф распродают свои склады.





Edited by Alver
  • Like 1
Link to post
Share on other sites
14 часов назад, Alehandro сказал:

Ваймакс, кажуть дороге задоволення.

Это похоже телевышка в Одессе, там ваймакс образца 2007 года, работает  до сих пор. Сама аренда трубостоек на тв вышке  большого города -дорогое удовольствие. Но в области много мест куда можно дотянуться только по радио   и только с высоты  телевышки.

Вообще то  ваймакс 15 летней давности, в том числе нашего ( Юнидата) производства,  до сих пор много где  работает.  Пора бы его менять  на новое, более современное эффективное  оборудование, тогда рентабельность услуги по радио будет выше.



Edited by Alver
  • Like 1
Link to post
Share on other sites
В 01.07.2022 в 19:38, Alehandro сказал:

Перехопити інфу можуть, заглушити. За оренду на матчі КРРТ сумашедші  гроші платити. Знаю одну фірму то в них на самому верху телевишки стоїть Ваймакс, кажуть дороге задоволення.

Про перехопити можно забыть. Глушится - не глушится вообще, нерентабельно, существенные помехи вплоть до недоступности - да, и за три копейки при чем.

Ваймакс к сожалению вмэр. А жаль, оч интересная технология.

Link to post
Share on other sites
8 часов назад, Kiano сказал:

не глушится вообще, нерентабельно, существенные помехи вплоть до недоступности

на телевышках обычно много помех. Поэтому 6 Ггц будет спасением на следующие лет 10

8 часов назад, Kiano сказал:

Ваймакс к сожалению вмэр. А жаль, оч интересная технология.

WiFi6 в 2.4ГГц , 5Ггц  и 6 ГГц - это по радиотехнологии и есть  очень близко к 802.16-2009 ( wimax 2) в 2.5 Ггц, 3.5 и 5 ГГц. Только добавили MU-MIMO.

Edited by Alver
Link to post
Share on other sites

Можно считать что новый wifi 6 взял от wimax все лучшее и стал совсем не похожим на вайфай, а больше c точки зрения радиотехнологии на wimax/5G

Link to post
Share on other sites
  • 2 weeks later...

Запустили живой трафик 900+ Mbps download +50-100Mbps Upload.

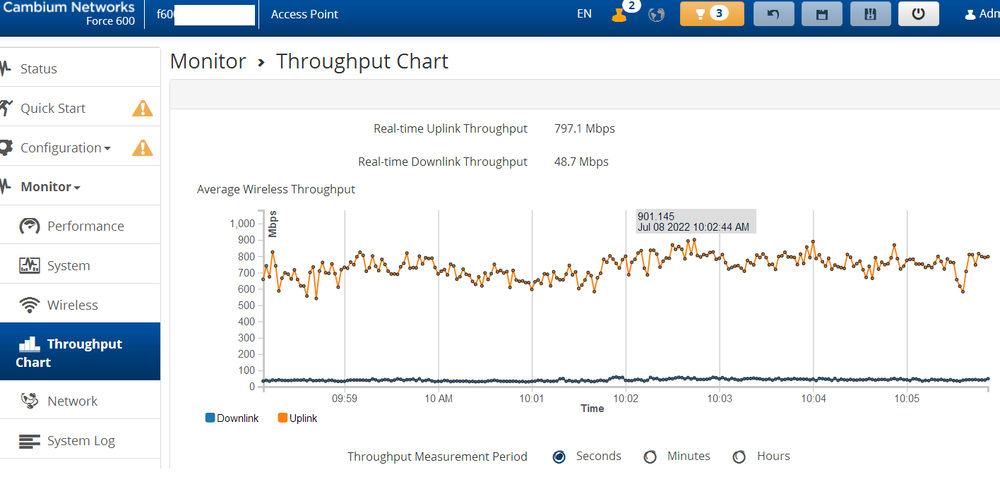

Force 600_900M.PNG



Force 600_ping_load_900M.PNG

Подключим порт SFP+, будем прогонять  1.5Gbps реального трафика.

Канал 160 Мгц. Рабочая модуляция 256QAM5/6, частота 6400МГц.  Стоят обычные антенны RD -5G30 . Сигналы что на 5.950 МГц, что на 6.5 Ггц  на этих антеннах одинаковые.

Edited by Alver
