Ремонт TP-LINK Archer ax10


Recommended Posts

  • 1 month later...
  • 4 months later...
  • 4 weeks later...
В 01.05.2023 в 17:20, Miller7 сказал:

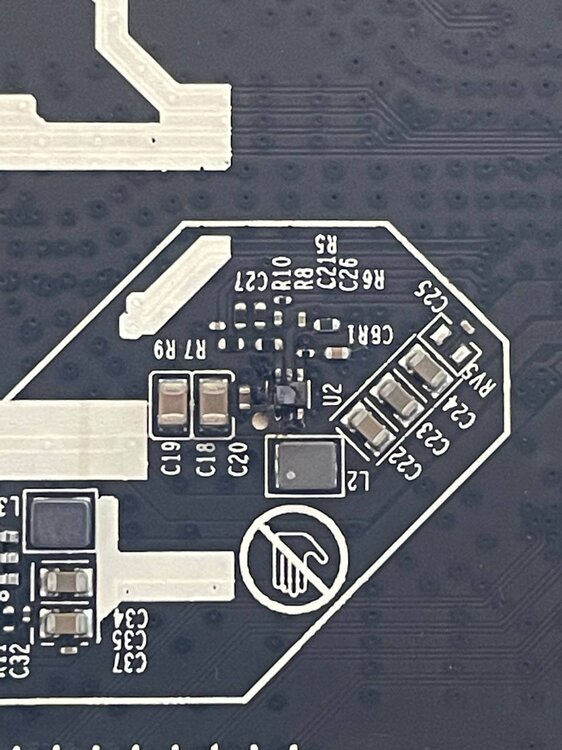

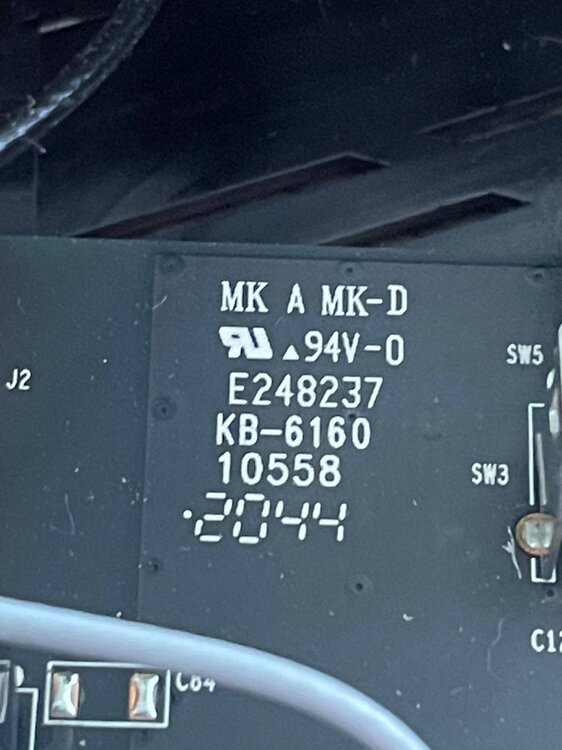

Допоможіть будь ласка ідентифікувати мікросхему TP-LINK Archer ax10



/ib/astratel_2021.11.25.gif

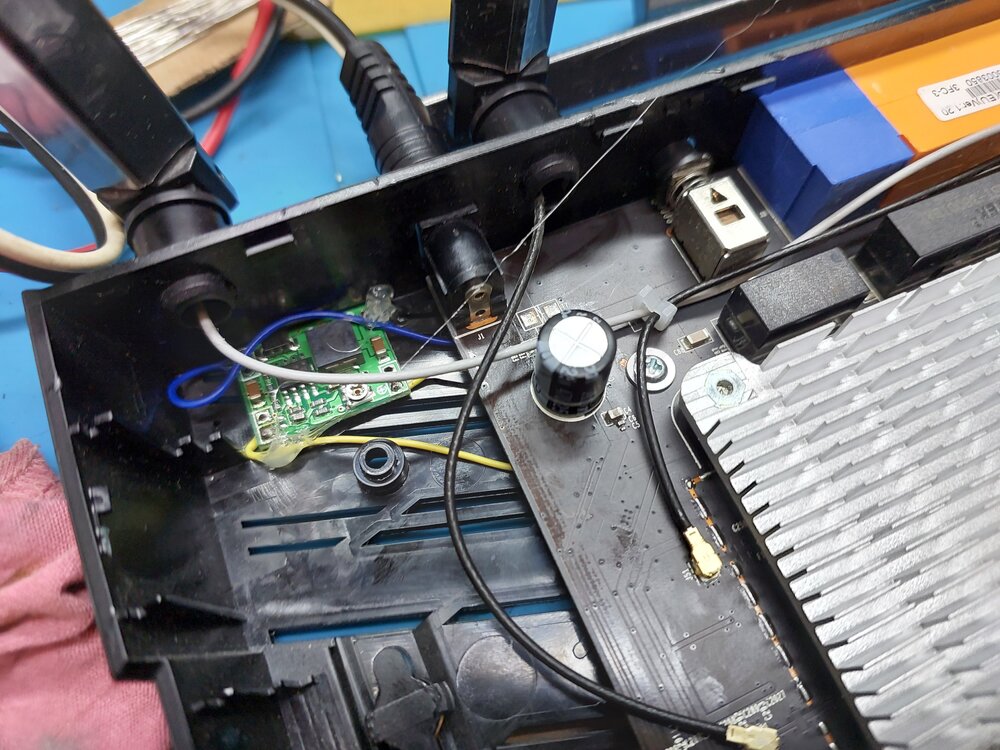

Вітаю! Така сама була нещодавно проблема з цим роутером. Навіть маркування збереглося на мікросхемі, але пошуки нічого доброго не дали. Але є вихід! У вашому випадку, купуєте Модуль DC/DC перетворювача MP1584 (фото додаю) Вхідну напругу берете з розьєма 12 вольт, на вихід налаштовуєте 1,3 вольта та чіпляєте на любий з трьох кондюків С22, С23, С24 (Уважно з полярністю).Штатну мікросхему DC-DC перетворювач обов'язково зняти! перед підключенням

модуля. Модуль  MP1584 з дротами відвести у сторону і зафіксувати термоклеєм. Також не забудьте перевірити 0 резистори на вході. Їх там два. В моєму випадку один був в обриві. Це все.





1825971498_MonNov1309-35-12.jpg.2221b58f02b7aa8c00e38bb3c6acb91f.jpgсе.








Edited by mpochinka
Link to post
Share on other sites
  • 3 weeks later...
В 13.11.2023 в 15:47, mpochinka сказал:

Вітаю! Така сама була нещодавно проблема з цим роутером. Навіть маркування збереглося на мікросхемі, але пошуки нічого доброго не дали. Але є вихід! У вашому випадку, купуєте Модуль DC/DC перетворювача MP1584 (фото додаю) Вхідну напругу берете з розьєма 12 вольт, на вихід налаштовуєте 1,3 вольта та чіпляєте на любий з трьох кондюків С22, С23, С24 (Уважно з полярністю).Штатну мікросхему DC-DC перетворювач обов'язково зняти! перед підключенням

модуля. Модуль  MP1584 з дротами відвести у сторону і зафіксувати термоклеєм. Також не забудьте перевірити 0 резистори на вході. Їх там два. В моєму випадку один був в обриві. Це все.





1825971498_MonNov1309-35-12.jpg.2221b58f02b7aa8c00e38bb3c6acb91f.jpgсе.








Доброго дня

Дуже дякую за Вашу допомогу!!

Link to post
Share on other sites
В 02.12.2023 в 15:30, NiTr0 сказав:

проще всего - открыть каталог ближайшего магазина типа https://voron.ua/catalog/017936?method=param&vlbl=1&sale=0&disc=0&sort1=price_roznica:1&page=1 и смотреть даташиты микрух в нужном корпусе.

Лучще дома по базам пройтись) Это STI3453  корпус SOT-563.

Link to post
Share on other sites
