2.4 ГГц + офсетное зеркало


sat12

Recommended Posts

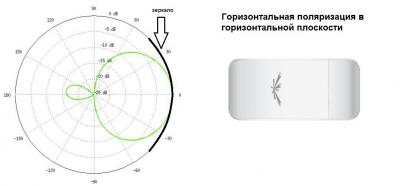

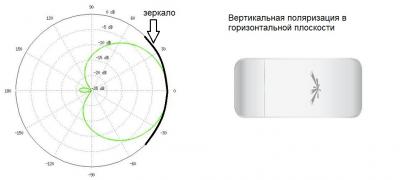

закралась мне в 12 часов ночи такая дилемма, как подобрать по уму и науке, правильное офсетное зеркало для loco m2. Судя по ТХ, ширина луча антенны 60 градусов, как горизонталь, так и вертикаль. Учитывая важный для нас параметр это соотношение f/d (f- фокусное расстояние , d - диаметр зеркала), и согласно гуляющей на просторах интернета и пока не подтвержденной информации (сегодня духу не хватило заниматься вычислениями) что f/d=50 соответствует углу раскрыва равному 90 градусам. Лезем в интернет и находим информацию только по зарубежным супралам, но зайдя на нашего харьковского производителя нахожу интересный экземпляр (СА-700) с отношением фокусного расстояния к диаметру всего 0.52, которое в очень грубом подсчете равно 85 градусам угла раскрыва, следовательно перевернув нанос в горизонтальное положение, у нас получаются вот такие диаграммы













получается что выкинув мультифид и поставив на его место в горизонтальном положении loco m2, у нас должна получится неплохая пулялка с небольшими потерями сигнала





прошу конструктивной критики, и верны ли мои расчеты ;)

Link to post
Share on other sites

Верны ,локо м2 с оффсеткой 40 см+10дби,60 см +13 дби.Только однохренственно грид/бридж,показывают лучшие уровни.Хотя роверялось только вертикальным локо

Link to post
Share on other sites

Верны ,локо м2 с оффсеткой 40 см+10дби,60 см +13 дби.Только однохренственно грид/бридж,показывают лучшие уровни.Хотя роверялось только вертикальным локо





так не все офсетные зеркала подходят под 2.4, я нашел только два харькова (СА-1000 и СА-700) у которых меньше всего уходит сигнал в никуда

Link to post
Share on other sites
