Ceyzer

Настройка NGpon ONU NGN-04 GW

Recommended Posts

здравствуйте, прошу подсказать кто сталкивался, уже испробовал кучу вариантов но научить работать этот девайс в режиме bridge не получается.



OLT: Huawei MA5683T



ONU: ONU NGN-04  - хочу через 4 eth порта подключить 4х клиентов независимо, на каждого свой влан.



Как настраиваю ONU

Ону перевожу в режим bridge и создаю 4-ре профайла на каждый порт, в каждом профайле свой индивидуальный vlan, более примерней в скрине.

Так же в разделе LAN отключаю dhcp



Далее настрояка OLT, там следующее:

Регистрирую onu

interface gpon OLT-Numer/Slot-Number

ont add Port-Number ONU-Number sn-auth ONU-Serial omci ont-lineprofile-name "NGPN-Bridge" ont-srvprofile-name "NGPN-Bridge" desc "Test-NGN-04"



Далее (хотя я не уверен в этих командах, или они надо, настройку ону я же выполнил уже в ручную)

ont port native-vlan 2 13 eth 1 vlan 301
 ont port native-vlan 2 13 eth 2 vlan 302
 ont port native-vlan 2 13 eth 3 vlan 303
 ont port native-vlan 2 13 eth 4 vlan 304



Потому S-port

service-port 657 vlan 1000 gpon 0/3/2 ont 13 gemport 1 multi-service user-vlan 301
service-port 658 vlan 1000 gpon 0/3/2 ont 13 gemport 2 multi-service user-vlan 302
service-port 659 vlan 1000 gpon 0/3/2 ont 13 gemport 3 multi-service user-vlan 303
service-port 660 vlan 1000 gpon 0/3/2 ont 13 gemport 4 multi-service user-vlan 304



Настройки lineprofile и srvprofile вот такие:

 ont-srvprofile gpon profile-id 20 profile-name "NGPN-Bridge"
  ont-port pots 2 eth 4
  transparent enable
  port vlan eth 1 translation 301 user-vlan 301
  port vlan eth 2 translation 302 user-vlan 301
  port vlan eth 3 translation 303 user-vlan 301
  port vlan eth 4 translation 304 user-vlan 301
  commit


 ont-lineprofile gpon profile-id 19 profile-name "NGPN-Bridge"
  tcont 1 dba-profile-id 10
  gem add 1 eth tcont 1
  gem add 2 eth tcont 1
  gem add 3 eth tcont 1
  gem add 4 eth tcont 1
  gem mapping 1 1 vlan 301
  gem mapping 2 1 vlan 302
  gem mapping 3 1 vlan 303
  gem mapping 4 1 vlan 304
  commit
  quit


Вот собственно такими манипуляциями пытаюсь настроить, пробовали разными вариациями вланов и режимов, но результата нет.

Проблема в том, что даже маков я не вижу на ОЛТ, хотя в режиме роутера все работает, но надо бридж.




Share this post


Link to post
Share on other sites

Что не кто не имел дела с этим оборудованием ?

Share this post


Link to post
Share on other sites

А что производитель этого оборудования отвечает?



Издеваетесь, коллега? Этот ОЛТ выпускался только для китайского рынка, на него даже мануала нет на английском. На китайском форуме откровенно ржут над теми, кто задает вопросы. Все только через платную поддержку и никак иначе.

Сам с таким мучаюсь и задаюсь вопросом без ответа, есть на этом ОЛТе dhcp snooping или нет.



ТС искренне сочувствую. Без адекватного обучения руление этим уродцем просто ад кромешный.

Edited by Darth Vader2

Share this post


Link to post
Share on other sites

Коллега, это на   MA5600T и на MA5603T. Подскажите где найти для MA5683T. Между платформами таки есть существенная разница в функционале. В частности, для платформы MA5600T заявлен функционал DHCP Snooping, тогда как у MA5683T ничего подобного не наблюдается. Ну и по мелочам, отсутствие некоторых команд настройки ONT И так далее.

Умные дядьки (наг ру) писали, что MA5683T выпускался только для рынка Китая и на экспорт никогда не шел, поэтому мануала на английском для него нет. Так хоть бы на китайском кто подкинул.

Edited by Darth Vader2

Share this post


Link to post
Share on other sites

 Darth Vader2 хотел поинтересоваться как вы добавляете новые onu  в ручном режиме или используете скрипт ?

Share this post


Link to post
Share on other sites

ceyzer - на вебморде у онушки подключения все грохните и будет вам счастье. (на олте у вас конфиг верный)





Коллега, это на   MA5600T и на MA5603T.

Погуглите хотябы, что такое 5683.

Мануал дали вам верный есть более расширенный мануал но за ним обращайтесь к вашему поставщику. Ну или к добрым людям.

Edited by kotovasiya

Share this post


Link to post
Share on other sites

Думал с ZTE засада с саппортом и документацией, а с Huawei оказывается всё более печальней...

Share this post


Link to post
Share on other sites

kotovasiya - спасибо за совет, завтра попробую. Получается что ее вообще не надо настраивать, только выключить dhcp ?



Ромка - имеется и С220 ЗТЕ мне она если честно больше по душе, там хоть cli нормальный. По ЗТЕ есть мануалы тоже, если интересно я скину или у вас есть ?



Нарисовался еще один вопрос по Хуавею. Настроил я для Юрика qinq все поднялось побежало, но большие пакеты не проходят, проблема в MTU однозначно, проверил на ону там 2000 выставлено, а вот проверить какой MTU на Хуавей не наше не где он вроде как по умолчанию 1500 и это объясняет почему нормально не работает двойное тегирование.

Буду благодарен за подсказку, может кто сталкивался с таким.

Edited by Ceyzer

Share this post


Link to post
Share on other sites



Ромка - имеется и С220 ЗТЕ мне она если честно больше по душе, там хоть cli нормальный. По ЗТЕ есть мануалы тоже, если интересно я скину или у вас есть ?



У меня с320, мануалы есть, спасибо.

Share this post


Link to post
Share on other sites



Погуглите хотябы, что такое 5683.



Вы действительно решили научить меня мудрости гугла и считаете, что достаточно набрать "MA5683T" и меня завалит ссылками на pdf относительно MA5683T? У Вас лично на руках есть вменяемый мануал для MA5683T? Если да, что надо сделать, чтобы получить его от Вас?



И прокомментируйте вот это сообщение на наг ру, пожалуйста. В чем они не правы? Что я не так понял прочитав его?





Документации на английском на ma5683t вообще нет, есть на ma5680t для старых версий ПО(команды там одинаковые), для нового софта только на китайском(и для ma5683t и для ma5680t), так что похоже на внешний рынок расчитаны как раз ma5600t/ma5603t (к ним есть актуальные доки на английском)

Edited by Darth Vader2

Share this post


Link to post
Share on other sites
 Darth Vader2 хотел поинтересоваться как вы добавляете новые onu  в ручном режиме или используете скрипт ?







Нет скриптов. Сейчас - нет. Но это не значит, что их не будет. Клиентов очень мало, фактически только два. На BDCOM, к примеру, несколько сотен (не считал). Но там и оборудование совсем другое, я даже не помню, когда вообще на него последний раз заходил с какой либо целью. Безотказно работает. За что я благодарен HUAWEI, так это за то, что он показал мне разницу между добром и злом. HUAWEI это адское зло.

На данном этапе формируем мониторилку для HUAWEI и собираем кусками до кучи с интернета информацию по OID. Большей частью попадается откровенный мусор. Выделены несколько наборов с которыми пытаемся составить необходимый функционал.

Оборудование поступило буквально в начале этого месяца, ни адекватной документации ни поддержки просто нет. (Сравниваю с ситуацией Ic-Line + BDCOM) Есть обобщенный pdf документ (даже несколько), который включает в себя описание сразу нескольких моделей. Работать с ним (документом) можно, но если капнуть глубже поверхности, то сразу возникает множество вопросов без ответа.



На данном этапе заводим ONT руками, используем Option82. Никаких vpn или pppoe. Никаких свитчей за ONT или неуправляемых сетей. За ONT фактический абонент. Повторюсь, абонентов всего 2. По сути это тестовый запуск. В процессе возникла трудность с наличием DHCP Snoping на ma5683t. В мануале есть упоминание и пример конфигурации, однако это все для модели 5600, аналогичных команд в ma5683t не существует (или не нашли?). Перевод в режим olt не добавил ожидаемого функционала описанного в мануале для 5600, в том числе для конфигурации ONT.



Вот как-то так, если в двух словах. Повторю  свою просьбу. Если кто может помочь вменяемым мануалом для 5683, даже на китайском, буду весьма благодарен.

dis ver:

  VERSION : MA5600V800R015C00
  PATCH   : SPC101
  PRODUCT : MA5683T



что есть у меня - выкладываю ниже.

31161292-Operation Manual.pdf

0031162100-SmartAX MA5600 Operation Manual.pdf

MA5600TMA5603T-V800R011C00-Commissioning-and-Configuration-Guide-04.pdf

OG for FTTx O&M-(V100R002C01_03).pdf

Приложение_№1_к_ТЗ_Руководство по приемосдаточным испытиниям SmartAX MA5680T.pdf



Пример конфига, нарыл где-то в интернете. Для тех кто только начинает работать с HUAWEI конфиг может вполне оказаться полезен, как пример. Для себя из него я ничего не взял. Думаю, что это только пока не взял, потому что о мультикасте разговора на данном этапе нет.



MA5608T.txt



p.s. и убедительная просьба желающим "поучать" - проходите мимо, пожалуйста, если у Вас нет ответов по существу вопросов. Спасибо за понимание.

Edited by Darth Vader2

Share this post


Link to post
Share on other sites

Darth Vader2 - конечно решил поучить, 5683 - олт для внутреннего рынка.
Наг не показатель.

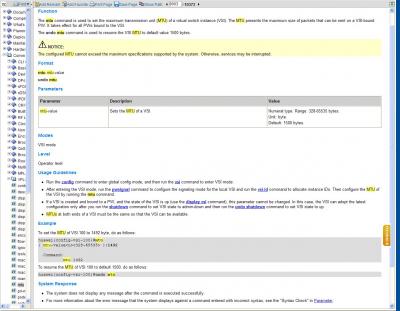

Всем не верующим покажу, что говорит мануал по мту




Share this post


Link to post
Share on other sites

Вернусь к старту топика, все же методом проб и ошибок удалось настроить работу onu NGpon на 4 порта

Немного не так как советовал kotovasiya, режим бридж таки не заработал, пишет ошибку примирения конфига на олт.



Все настройки производились в режиме Route

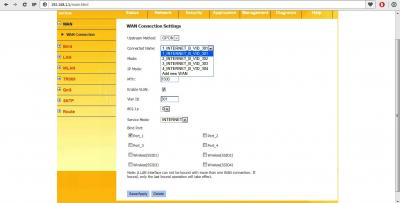

Сегодня уже поздно, подробную инфу + скрин выложу с понедельника, думаю кто столкнется будет полезно

.

Share this post


Link to post
Share on other sites

здравствуйте, прошу подсказать кто сталкивался, уже испробовал кучу вариантов но научить работать этот девайс в режиме bridge не получается.



OLT: Huawei MA5683T



ONU: ONU NGN-04  - хочу через 4 eth порта подключить 4х клиентов независимо, на каждого свой влан.



Как настраиваю ONU

Ону перевожу в режим bridge и создаю 4-ре профайла на каждый порт, в каждом профайле свой индивидуальный vlan, более примерней в скрине.

Так же в разделе LAN отключаю dhcp



Далее настрояка OLT, там следующее:

Регистрирую onu

interface gpon OLT-Numer/Slot-Number



ont add Port-Number ONU-Number sn-auth ONU-Serial omci ont-lineprofile-name "NGPN-Bridge" ont-srvprofile-name "NGPN-Bridge" desc "Test-NGN-04"



Далее (хотя я не уверен в этих командах, или они надо, настройку ону я же выполнил уже в ручную)

ont port native-vlan 2 13 eth 1 vlan 301

 ont port native-vlan 2 13 eth 2 vlan 302

 ont port native-vlan 2 13 eth 3 vlan 303

 ont port native-vlan 2 13 eth 4 vlan 304



Потому S-port

service-port 657 vlan 1000 gpon 0/3/2 ont 13 gemport 1 multi-service user-vlan 301

service-port 658 vlan 1000 gpon 0/3/2 ont 13 gemport 2 multi-service user-vlan 302

service-port 659 vlan 1000 gpon 0/3/2 ont 13 gemport 3 multi-service user-vlan 303

service-port 660 vlan 1000 gpon 0/3/2 ont 13 gemport 4 multi-service user-vlan 304



Настройки lineprofile и srvprofile вот такие:

 ont-srvprofile gpon profile-id 20 profile-name "NGPN-Bridge"

  ont-port pots 2 eth 4

  transparent enable

  port vlan eth 1 translation 301 user-vlan 301

  port vlan eth 2 translation 302 user-vlan 301

  port vlan eth 3 translation 303 user-vlan 301

  port vlan eth 4 translation 304 user-vlan 301

  commit



 ont-lineprofile gpon profile-id 19 profile-name "NGPN-Bridge"

  tcont 1 dba-profile-id 10

  gem add 1 eth tcont 1

  gem add 2 eth tcont 1

  gem add 3 eth tcont 1

  gem add 4 eth tcont 1

  gem mapping 1 1 vlan 301

  gem mapping 2 1 vlan 302

  gem mapping 3 1 vlan 303

  gem mapping 4 1 vlan 304

  commit

  quit



Вот собственно такими манипуляциями пытаюсь настроить, пробовали разными вариациями вланов и режимов, но результата нет.

Проблема в том, что даже маков я не вижу на ОЛТ, хотя в режиме роутера все работает, но надо бридж.









Gpon eth_4

Настройка: srv/lan profile



ont-srvprofile gpon profile-id 200 profile-name "test"
 ont-port pots adaptive eth adaptive
  transparent enable
  multicast mode olt-control
  port vlan eth 1 translation 401 user-vlan 401
  port vlan eth 2 translation 402 user-vlan 402
  port vlan eth 3 translation 403 user-vlan 403
  port vlan eth 4 translation 404 user-vlan 404
  commit
  quit



ont-lineprofile gpon profile-id 200 profile-name "test"
  tcont 1 dba-profile-id 10
  gem add 1 eth tcont 1
  gem add 2 eth tcont 1
  gem add 3 eth tcont 1
  gem add 4 eth tcont 1
  gem mapping 1 1 vlan 401
  gem mapping 2 1 vlan 402
  gem mapping 3 1 vlan 403
  gem mapping 4 1 vlan 404
  commit
  quit


Настройка: абонента

ont add 3 1 sn-auth "4E47504EEC10D121" omci ont-lineprofile-id 200 ont-srvprofile-id 200 desc "test"


ont port native-vlan 3 1 eth 1 vlan 401 priority 0
ont port native-vlan 3 1 eth 2 vlan 402 priority 0
ont port native-vlan 3 1 eth 3 vlan 403 priority 0
ont port native-vlan 3 1 eth 4 vlan 404 priority 0

service-port 20001 vlan 401 gpon 0/3/3 ont 1 gemport 1 multi-service user-vlan 401
service-port 20002 vlan 402 gpon 0/3/3 ont 1 gemport 2 multi-service user-vlan 402
service-port 20003 vlan 403 gpon 0/3/3 ont 1 gemport 3 multi-service user-vlan 403
service-port 20004 vlan 404 gpon 0/3/3 ont 1 gemport 4 multi-service user-vlan 404
