Подвес на 100 м.

[NET-CREATOR 21]

Доброго времени суток.

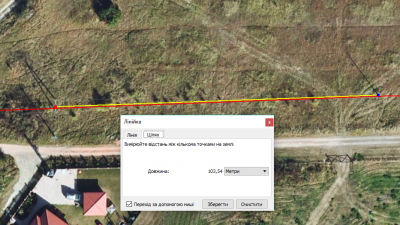

Опоры ЛЭП, расстояния между опорами 100-110 м.

Есть ли в природе диэлектрик рассчитанный на такие пролеты?

Стоит учесть вес налипшего мокрого снега и тд.



Благодарю за подсказки.



Edited 2017-03-27 14:37:03 by NET-CREATOR

[desmond 22]

Думаю що цей має витримати таке навантаження ОКТ-Д(1,5)

[Земеля 728]

а заплатить Ресу 3-4к грн что бы по середине поставили опору не?

Думаю що цей має витримати таке навантаження ОКТ-Д(1,5)

порвет его в едреней фени при первом морозе, или птичках

[УмникХреновъ 667]

Оптика типа "8", стеклопруток. Диэлектрик. 110 метров повисит.

Крепить на зажим Н28.

[Shuher 216]

Стекло-пластиковый пруток + навивка

[Shuher 216]

Трос диэлектрический ТД

Технические характеристики:



Внешний диаметр: 7, 8 мм



Диаметр диэлектрического стеклопрутка: 3,5; 4,5 мм



Максимально допустимое растягивающее усилие

с навитыми кабелями: 3 кН

[ur3alex 42]

А случайно это 10кВ линия?

[FonOdinus 92]

Поставьте опору или закопайте.

[NET-CREATOR 21]

а заплатить Ресу 3-4к грн что бы по середине поставили опору не?

Думаю що цей має витримати таке навантаження ОКТ-Д(1,5)

порвет его в едреней фени при первом морозе, или птичках

Речь о трассе длиной 5 км, и все опоры на таком расстоянии.





А случайно это 10кВ линия?

20кВ





Поставьте опору или закопайте.

Не то





Стекло-пластиковый пруток + навивка



http://new.teralink.ru/produkcia/32-teralink/62-tn-cable



Выглядит прилично.

Подскажите какой кабель навить и можно ли это сделать без специального оборудования?

Edited 2017-03-27 15:19:19 by NET-CREATOR

[ur3alex 42]

У нас иногда проблема на 10кВ повесить, а вам дают добро.

[NET-CREATOR 21]

Речь не о позволительной системе, а сугубо о решении технической задачи.

Edited 2017-03-27 15:30:01 by NET-CREATOR

[a_n_h 589]

У меня в одном месте 1 Кн "Одесса" пролет 80 м висит уже 3-й год на Н3 зажимах. Не говорю, что правильно, подвесили временно с солидным провисом и наверно уже навсегда.

[NET-CREATOR 21]

У меня в одном месте 1 Кн "Одесса" пролет 80 м висит уже 3-й год на Н3 зажимах. Не говорю, что правильно, подвесили временно с солидным провисом и наверно уже навсегда.

Но это в одном месте так у Вас.

Задача пробросить таким образом несколько линков в соседние нас. пункты.

[zulu_Radist 856]

у меня одесса 4 волокна 1 килоньютон висит на пролетах 80 метров, 2 километра трасса, зиму и ветра пережили

вешали на Н28 зажимы

[Кеша 546]

Речь не о позволительной системе, а сугубо о решении технической задачи.

Дешевле закопать. Раза в два точно.

[imbiter 62]

Не факт, що дешевше закопати це вам не Україна...

На таку відстань кабель буде не легко натягнути.

[УмникХреновъ 667]

Лебёдкой натянут. Или монтажников поздровее возьмут. Прямо там, 100 метров пролёт. И по 200-300 вешали по рассказам.

[Shuher 216]

у меня одесса 4 волокна 1 килоньютон висит на пролетах 80 метров, 2 километра трасса, зиму и ветра пережили

вешали на Н28 зажимы

Ты ж до конца рассказывай, что под глазом бицак накачал за зиму.

[Shuher 216]





Стекло-пластиковый пруток + навивка



http://new.teralink.ru/produkcia/32-teralink/62-tn-cable



Выглядит прилично.

Подскажите какой кабель навить и можно ли это сделать без специального оборудования?



Я не специалист в навивке волокна. Просто каждый раз когда речь заходит о больших пролетах и диэлектрике, вспоминаю об этой технологии.

Наматывать кабель геморрой. Америкосы к тросу приматывают кабель. Тоесть кабель с тросом идет паралельно и этот бутерброд обматывают какой-то тонкой ниткой.



Я б на такую навивочную машинку скинулся. Хотя бы ради того чтоб поиграться. А там глядишь и проект созреет.

[УмникХреновъ 667]

Shuher - оптика Одескабеля точно рассчитана на намотку вокруг троса? Может позовём спеца-технаря оттуда сюда, пусть расскажет.

[Shuher 216]

Shuher - оптика Одескабеля точно рассчитана на намотку вокруг троса? Может позовём спеца-технаря оттуда сюда, пусть расскажет.

В нашем деле много чего не рассчитано. Иногда приходиться экспериментировать при нестандартных задачах.

[Archy_k 14]

Офф-топ:

У меня в одном месте 1 Кн "Одесса" пролет 80 м висит уже 3-й год на Н3 зажимах. Не говорю, что правильно, подвесили временно с солидным провисом и наверно уже навсегда.

 Нет ничего более постоянного, чем временное! )))))))))))))



По теме (для ТСа):

Есть одесс-кабель - диэлектрик, если нужно, завтра сфоткаю расчлененку его. Помоему на 2 КН (завтра точную маркировку на нем гляну) 2 прутка внутри там. У нас много пролетов им сделано. По-своему крепили, без зажимов (не для обсуждения сказано), но в Вашем случае, если на крепежи цеплять, то будет отлично висеть, навечно! Пролеты есть и по 120 метров местами, а есть и по 100 и по 80... отлично висит. (Все пролеты измеряны и записаны).

[УмникХреновъ 667]

В нашем деле много чего не рассчитано. Иногда приходиться экспериментировать при нестандартных задачах.

Мне показалось, что автор не настроен экспериментировать

Есть задача и нужно надёжное решение.

[NET-CREATOR 21]

Временные решения и эксперименты не для этого случая.

Не хотелось бы зимой ехать 50 км. менять целую линию.

А если подумать о процедуре отключения линии то просто необходимо выбрать 100% решения.

Edited 2017-03-28 08:27:56 by NET-CREATOR

[Shuher 216]

Тогда берите ордер на земельные работы, экскаватор с узким ковшом и копайте. 100 метров - на пару часов работы
