На примере D-Link DES 1024D

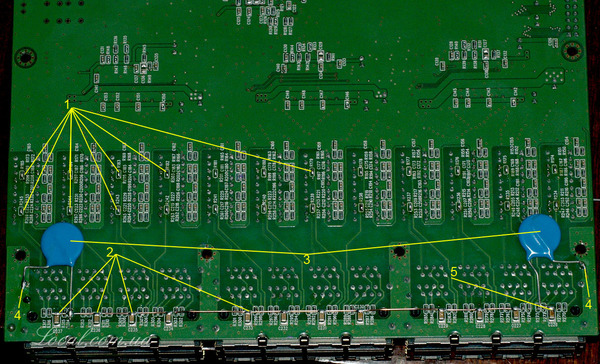

Выпаиваем резисторы 70 Ом (1), что одним концом к транформатору, а другим через конденсаторы на корпус. Вместо них лепим соплю из припоя.
Медной проволокой делаем общую шину в точках (2) на рисунке, соединяя этим все средние точки трансформаторов, кроме первых двух.
Впаиваем варисторы (3) и садим на "землю (4)". Один на общую шину (2), и один на первые два порта (5). Задум был таков: в один из первых двух портов можна втыкнуть другой свитч (при топологии "колбаса"). Грубо говоря, первые два порта "вход", остальные выход. Таким образом гальванически развязать "колбасу".
Сам свитч необходимо гарантирвано заземлить или занулить. От статических наводок спасает на ура, от слабых импульсов тоже. (пьезоэлектрическая зажигалка для газовых плит практически не мешает работе, очень редко "пинги" не проходят или их время растет. Электрошокера нима. Но даже эта зажигалочка нехило по пальцах лупит)
Делаем выводы
И того расходы: 2 варистора по 3,6 грн.
и кусок проволоки.
но есть и свой минус: не каждый полезет разбирать доргое оборудование. По этому пользуйтесь грозащитами, а лучше с гальванической развязкой.
Точка зрения была такова: если свитчей будет куча, топология дерево, то соединив ВСЕ средние точки трансформаторов получаем гальваническую связь всех комутаторов на средних точках через сопротивление магистральных кабелей. В идеале, варистор надо ставить на каждый порт, тогда получим независимость портов. А тут хотя бы развязка магистральных портов. Т.е. первый порт включаем в предыдущий свич, и так далее. ДЛя тех кто на оптике ФТТБ - можна все на одну шину пять.
У нас есть линейка магистральных грозозащит, где так делается специально,
при чем земли на узлах также делаются, чем больше тем лучьше.
В таком случаее при грозовом импульсе на землю сбрасывает не один узел, а все узлы.
Сеть становится не критична к повереждениям или осутстыии земли на каком то узле.
Сами кабеля, выступают в роли ограничивающих сопротивлений, что делает сбросы мягче.
Прорисуй логику, как движутся заряды и поймеш.
