На рисунке показан интерфейс 100BASE-TX, подключенный непосредственно к 100BASE-TX
порту концентратора.

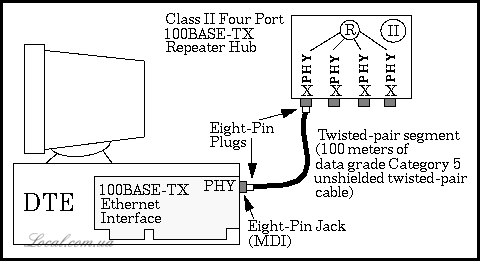

Рисунок 10.1. Подключение компьютера к 100BASE-TX сети.
Система носителей 100BASE-TX основана на спецификациях, описанных в стандарте
ANSI TP-PMD. 100BASE-TX использует более чем две пары проводов, одна пара для
получения сигналов, другая - для передачи. Начиная с ANSI TP-PMD, предусмотрено
использование неэкранированной витой пары или экранированной витой пары.
Наиболее популярна сейчас - неэкранированная витая пара. Два провода в каждой
паре кабеля должны быть переплетены вместе по всей длине сегмента. Это - стандартная
методика, улучшающая характеристики неэкранированной витой пары.
Компоненты 100BASE-TX.
Оборудование
Система носителей 100BASE-TX разработана для того, чтобы создавать и объединять
сегменты длиной до 100 метров при использовании неэкранированной витой пары,
которая имеет сопротивление 100 Ом и соответствует EIA/TIA. Доли 100BASE-TX
ограничены максимумом 100 метров, чтобы гарантировать, что путешествие туда
и обратно, рассчитывающее спецификации выполнено(встречено). Это - в отличие
от 10BASE-T системы носителей, где максимальная длина доли для 10-Mbps связи(ссылки)
главным образом ограничена силой сигнала.
Если Вы используете высококачественную витую пару в 10BASE-T, то возможно достигнуть
длины сегмента приблизительно 150 метров. В Fast Ethernet такое не действует,
где длина сегмента установлена в максимуме 100 метров.
Для витой пары есть специальный тестер, который даёт возможность установить
характеристики кабеля.
Система носителей 100BASE-TX использует две пары проводов, что означает.
В 100BASE-TX стандарте у экранированной витой пары сопротивление 150 Ом.
100BASE-TX Повторители
Fast Ethernet стандарт определяет два типа повторителей: Класс I и Класс II.
Стандарт требует, чтобы Fast Ethernet повторители были помечены римским номером
"I" или "II" в центре круга.
Повторители Класса I позволяют иметь большие задержки синхронизации. Они переводят
линейные сигналы на входе в цифровой вид, а затем снова назад при отсылке. Это
позволяет повторить сигналы между сегментами носителей. Процесс трансляции в
Классе I использует набор битов времени, поэтому только один повторитель Класса
I может использоваться в одном домене коллизий при максимальных длинах сегментов.
Повторители Класса II ограничены меньшими задержкам синхронизации. Они немедленно
повторяют входящий сигнал на все другие порты трансляции. Чтобы достичь меньшей
задержки синхронизации такие репитеры могут соединять только два вида сегментов
100BASE-TX и 100BASE-FX . Максимум два повторителя Класса II могут использоваться
в пределах данного домена коллизий при использовании максимально длинных сегментов.
Кроссовер (Crossover)
При соединении двух станций, передающие штырьки данных одного MDI должны быть
связаны с получающими штырьками данных другого MDI, и наоборот.

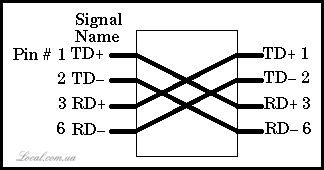

Рисунок 10.2. Crossover
Но когда Вы подключаете сегмент к концентратору, то легче делать напрямую без
таких перекрёстов, чтобы не запутаться.
Проверка соединения
Fast Ethernet приемопередатчики (PHY) непрерывно проверяют сегмент на наличие
связи. Сигнальная система, используемая для сегментов 100BASE-TX основана на
сигнальной системе ANSI FDDI, которая посылает сигналы непрерывно.
Посылаемые сигналы называют Fast Ethernet Импульсами, и они используются в механизме
Автоматического определения, который позволяет концентратору обнаруживать скорость
функционирования устройства Ethernet.
Конфигурация.
В спецификациях Ethernet сегменты 100BASE-TX определены как сегменты связи.
Т.е. максимальное количество MDI на одном сегменте равно двум.
Максимальная длина сегмента
Максимальное количество MAU
100BASE-TX -> 100 метров (328 футов)
На сегмент -> 2
Обычно делают сети через многопортовые хабы, которые обеспечивают связь нескольких
сегментов.
Также они позволяют охватить большие расстояния. Если максимальная длина сегмента
по стандарту равна 100 метров, то соединяя два сегмента через хаб, мы получим
сеть длиной 200 метров.
Физическая топология.
Физическая топология витой пары это звезда. В этой топологии набор сегментов связан

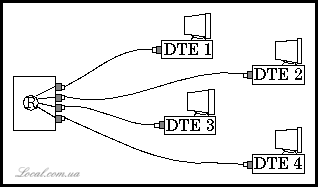

посредством концентраторов. Топология показана на рисунке 5.3.
