SerheyBro

Рефлектометр Anritsu MU909014C-058 АКТИВНЫЙ ПОН

Recommended Posts

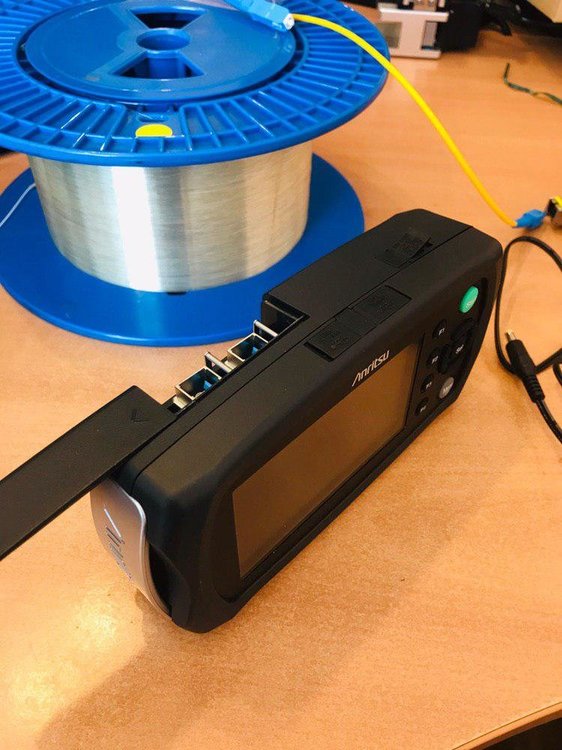

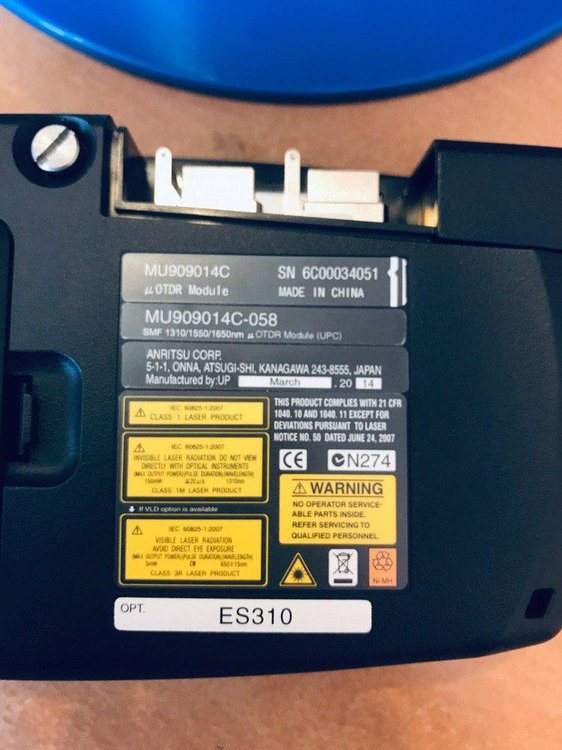

Продам оптический рефлектометр Anritsu MU909014C-058 с активным PON модулем. На борту 1310/1550/1650 нм.
Установлена новая батарея. Прибор находятся в отличном рабочем состоянии и готов к использованию.

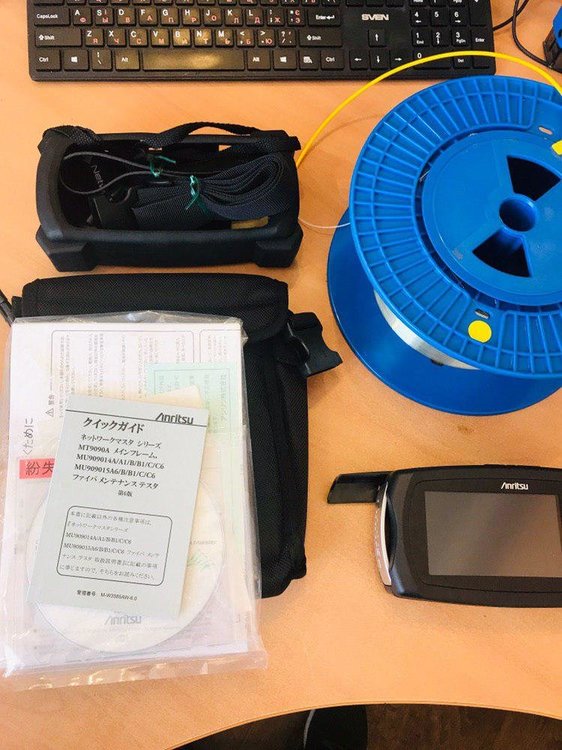

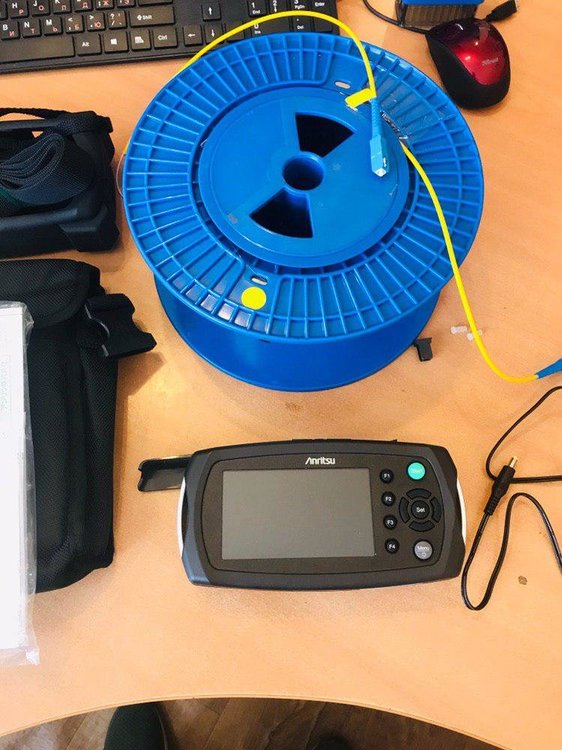

Комплект:
-рефлектометр

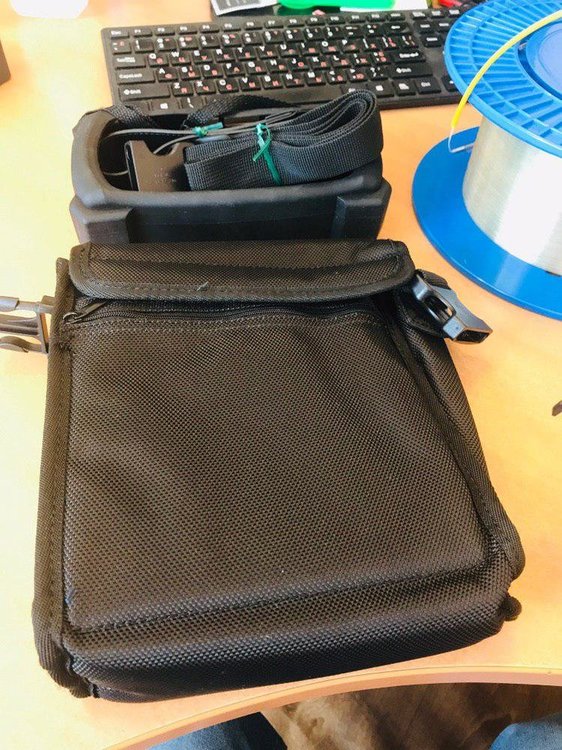

-чехол резиновий
-сумка транспортировочная
-зарядка
-катушка
-диски и инструкция



ГАРАНТИЯ 6 мес.



СТОИМОСТЬ  3500$



Рефлектометр Anritsu MU909014C-058 (АКТИВНЫЙ ПОН) обеспечивают все функции и характеристики, необходимые в процессе строительства
и техобслуживания оптических волокон, на базе компактного, модульного измерительного прибора.
Выборка отсчетов 2 см, 0.8-м мертвая зона и динамический диапазон до 38 дБ гарантируют точную и исчерпывающую оценку параметров волокон
для сетей любого типа – внутристанционные соединения, сети доступа, metro и базовые сети …включая сети FTTx на базе PON, характеризующиеся
наличием ответвлений 1 × 64.

ОСОБЕННОСТИ:
-Широкая область применения
-Полная автоматизация
-Прибор готов к работе через 15 секунд;
-Высокое разрешение и широкий динамический диапазон гарантируют быструю и полную оценку волокна;
-Быстрое свипирование в реальном времени
-Встроенное нормализующее волокно

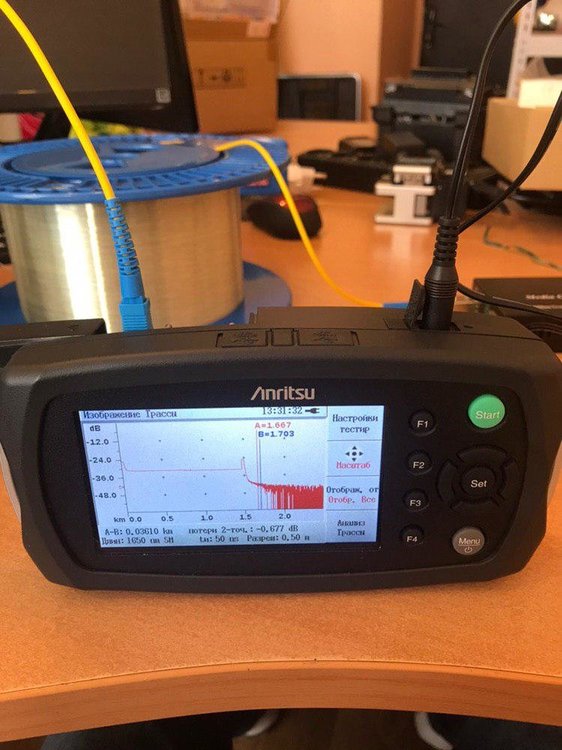

-4,3” цветной экран с высоким разрешением для работы внутри и вне помещения;
-Возможность сохранения снимков экрана в виде файлов bmp для добавления в отчет

ОСНОВНЫЕ ВОЗМОЖНОСТИ:
-OTDR на три длины волны для строительства и техобслуживания (1310/1550 нм, плюс 1650 нм со встроенным фильтром)
-Встроенные функции измерителя мощности PON, оптического тестера и источника излучения
-Высокопроизводительный OTDR в карманном варианте с уникальными возможностями работы от батарей
-Полная автоматизация упрощает работу с прибором, опыт работы с OTDR не требуется
-Исчерпывающее тестирование PON даже при наличии ответвлений 1 × 64

Длина волны    1310/1550/1650 нм
Тип волокна    SMF 10/125мкм, G.652
Ширина импульса    3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 нс
Динамический диапазон    32.5/31/32.5дБ (PW = 20 мкс); 24.5/23/24 дБ (PW = 500 нс)
Мертвая зона по отражению    ≤0.8 м (типичное значение)
Мертвая зона по затуханию    ≤4.0 м (1310 нм, типичное значение); ≤4.5 м (1550/1490 нм, типичное значение)
Длина волны LS    1310/1550/1490/1625/1650 нм
Тип волокна LS    Как в OTDR

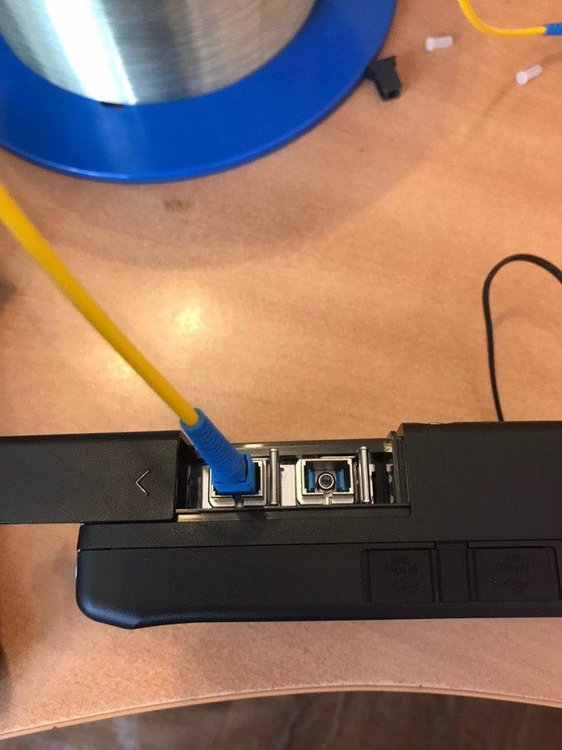

Оптический разъём LS    Как в OTDR
Выходная мощность LS    -5±1.5 дБм
Выходная стабильность LS    ≤0.2 дБ
Режимы работы LS    Непрерывное излучение (CW), 270 Гц, 1 кГц, 2 кГц
Диапазон измерения OPM    от -50 до +26 дБм (CW) от-40 до +12 дБм ( 270 Гц, 1 кГц, 2 кГц)
Тип волокна OPM    Как в OTDR
Оптический разъем OPM    Как в OTDR
Точность измерения OPM    ±0,5 дБ
Поддерживаемые длины волн OPM    1310/1490/1550/1625/1650 нм
