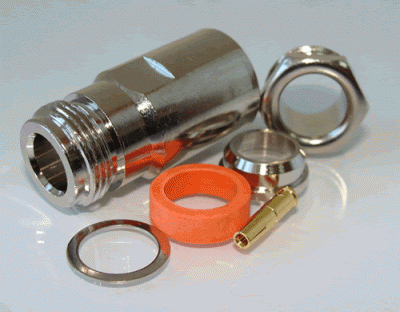

Продам Разъем N гнездо (female, розетка, мама) на кабель RG-213, RG-8, пин 2,4мм и 2,8 мм (пайка)

[MMO 95]

Продам Разъем N гнездо (female, розетка, мама) на кабель RG-213, RG-8, пин 2,4мм и 2,8 мм (пайка) - цена 69 грн. за 1 штуку.

В наличии с пином 2,4 мм - 60 штук, а с пином 2,8 мм - 43 штуки.



Подробное описание:



N – это первый разъем, который наиболее полно отвечает требованиям СВЧ диапазона. Область их применения – локальные сети, измерительное оборудование, радиовещание, спутниковое и военное оборудование связи. Серия включает разъемы с различными механизмами установки на кабель: обжимные, прижимные, под пайку. Одним из самых распространенных типов высокочастотных разъемов является N серия. Они снабжены резьбой для соединения и предназначены для работы со средними уровнями мощности. Все разъемы этой серии соответствуют спецификациям IEC 169-16, MIL-C-39012, CECC-22210. Радиочастотные соединители серии N используются в оборудовании, имеющем высокие требования к защите от вибрации.



Технические характеристики:

Серия

N

Тип центрального контакта (пин)

Гнездо (female)

Модель кабеля

Belden RG-8, H-1000, 9913, LMR-400

Волновое сопротивление

50 Ом

Коэффициент стоячей волны (КСВ, VSWR) 1,2 max 0-4 ГГц Монтаж оплетки кабеля

Пайка

Монтаж центрального контакта (пина)

Пайка

Покрытие корпуса

Никель

Покрытие центрального контакта (пина)

Золото

Материал диэлектрика

Делрин

Конструктивное исполнение

Кабельное (прямой)

Количество в упаковке 50 штук Диапазон рабочих частот, ГГц 0-11 Диапазон рабочих температур, С от -65 до +135 Способ соединения

Резьбовое (розетка)

Номинальное напряжение (переменное), В

500

Испытательное напряжение (переменное), В

1000 (1 минута)

Сопротивление изоляции

1,000MΩ min при постоянном напряжении 500 В

Контактное сопротивление

3MΩ max при постоянном токе 1 A



Разъём N - типа разработан П.Нэйлом из Bell Labs и является первым разъемом, наиболее полно отвечающим требованиям СВЧ диапазона. Обычно выпускаются с сопротивлением 50 Ом и работают до 11 ГГц. Прецизионные версии могут иметь граничную частоту до 18 ГГц.
