Brocade TurboIron 24x подключение.

[illarion74 0]

Попал мне в руки девайс — Brocade TurboIron 24x.
Первый раз (это было в пятницу) мне удалось к нему подключиться и начать понемногу конфигурить.
Соответственно отвлекался на всякие текущие дела.....
В какой-то момент консоль замерла наглухо...
Думал глюк, перегрузил ПК, сам брокейд. Подключаюсь — глухо, консоль молчит.
Перегрузил брокейд с включеной консолью — выхлоп старта брокейда есть, а дальше тишина, консоль молчит. Попробовал через MGMT порт — тоже результата нет.
Такое чувство, что где-то блокировка включилась в самом брокейде.
Да и если взять этот шнур и подкинуться к любому другому свитчу, всё работает прекрасно.
И ещё у него постоянно светится MGMT порт. Как будто он горелый.
Что ещё можно предпринять?

[melvin 66]

Обнулите до заводских

[illarion74 0]

Как это сделать?
На нем нет кнопки резет.
А зайти на него не могу.
Подскажите пожалуйста!

[melvin 66]

https://g.zeos.in/?q=brocade turboiron 24x factory reset

[illarion74 0]

14 минут назад, melvin сказал:

https://g.zeos.in/?q=brocade turboiron 24x factory reset

Поиском пользоваться я умею. Только вот после загрузки я не могу сделать не каких действий!!!! Курсор молчит.

[KaYot 3 708]

Я бы сказал со свичем все ок, проблема с кабелем или COM-портом.

RX есть, TX нет.

Там он при загрузке просит нажать то ли any key, толи B что б в бут попасть, попробуй. Если реакции не будет - проблема в кабеле.

[illarion74 0]

Терминал работает, выставлены параметры 9600 8N1

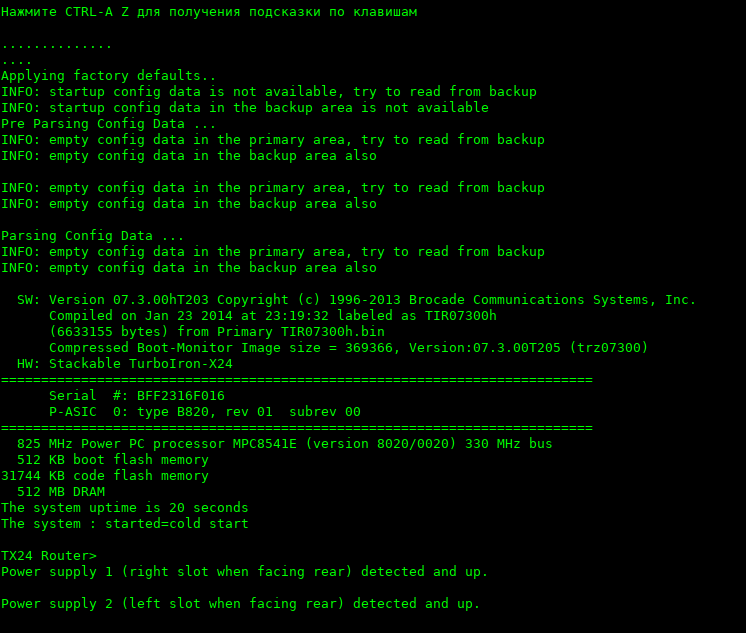

Загрузку свитча показывает, доходит до строки приглашения, и дальше полная тишина. Нет никакой реакции на нажатие любых кнопок.

[KaYot 3 708]

Я об этом и говорю. Проверь что команды твои до свича доходят.

[illarion74 0]

3 минуты назад, KaYot сказал:

Я бы сказал со свичем все ок, проблема с кабелем или COM-портом.

RX есть, TX нет.

Там он при загрузке просит нажать то ли any key, толи B что б в бут попасть, попробуй. Если реакции не будет - проблема в кабеле.

Но этот же кабель с другим брокейдом работает нормально....
Но спасибо попробую.



[KaYot 3 708]

Тогда беда)

Пробуй в начале загрузки нажать что он просит, в boot monitor и конфиг можно убить.

[NETOS 129]

А скорость порта попробуйте увеличить.

[illarion74 0]

ффиии

1 минуту назад, NETOS сказал:

А скорость порта попробуйте увеличить.

Пробовал 38400 и 115200. Не помогает.

[KaYot 3 708]

Не, скорость бы сразу вывод испортила, или после загрузки конфига.



Если консоль сдохла физически(был у меня 1 такой свич) - можно сделать хитрый финт. Консоль там отдельной платой идет и её можно заменить.

С рабочего свича сними планку консоли, она там на разъемах и болтиках, подкинь сюда, повесь ИП управления и верни все обратно. Ну и не забывай ИП/пароль, сбрасывать будет опять морока.

[illarion74 0]

Понял. Спасибо.
Но к сожалению другой такой свитч стоит в проде... На ядре. И остановить его я не могу....



Спасибо за помощь.

[NETOS 129]

Сделайте качественное фото платы консоли и прикрепите сюда

[KaYot 3 708]

1 минуту назад, NETOS сказал:

Сделайте качественное фото платы консоли и прикрепите сюда

А что ты увидеть хочешь? Там бескорпусная микруха типа max232, кучка обвязки и больше ничего нет.

[isup 1]

Была похожая история, он не реагировал на ввод и еще светил в консоли "однострочники perl"  решилось соединением корпусов db9 коннекторов с 2х сторон. Причем кабель на других турбоиронах работал без этого. Гипотезу стоит проверить.

mgmt port  у меня тоже на одном светится постоянно, но работает

Чип ком порта на brocade, MA3243C если что.

Відредаговано 2021-02-24 17:01:58 isup

[illarion74 0]

Спасибо всем за помощь.

Проблема оказалась банальнее. Переходник USB-to-COM почемуто начинал глючить именно на этом свитче.

Привезли новый переходник -- всё заработало.

[NETOS 129]

Чуть свич не выкинули на мусорку...

[revomix 28]

Доброго дня, подскажите, есть ли возможность в данном свитче увеличить количество vlan?
Maximum PORT-VLAN entries: 64

есть в нем возможность настроить switchport trunk ?

хочу что бы он пропускал больше 100 вланов


Відредаговано 2021-04-06 10:27:50 revomix

[Бульба 93]

53 minutes ago, revomix said:

Доброго дня, подскажите, есть ли возможность в данном свитче увеличить количество vlan?
Maximum PORT-VLAN entries: 64

есть в нем возможность настроить switchport trunk ?

хочу что бы он пропускал больше 100 вланов


Нельзя

[revomix 28]

31 минуту назад, Бульба сказал:

Нельзя

а жаль

[Dem0nick 2]

Попробуй так

system-max vlan



[cetim 16]

Все можно.

[revomix 28]

11 минут назад, Dem0nick сказал:

Попробуй так

system-max vlan



есть, супер))) спасибо!
