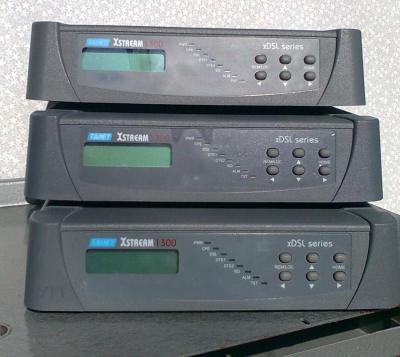

Модемы MSDSL Tainet XSTream 1300

[mark_s 1]

В наличии - 2 шт. + 1 нерабочая бесплатно.

Цена за 2 шт. - 300 грн. + модуль маршрутизатора бесплатно.

Кабели в наличии.









Документация на русском языке: Xstream1300_V10_PN_07013_00005_ru.pdf











Семейство Xstream 1300 - MSDSL устройств, предоставляет вам превосходный выбор в использовании полного T1/E1 и частичного T1/E1 (Nx64 Кбит/с) каналов. Xstream 1300 дает возможность поставщикам услуг абонентского доступа создавать по одной медной паре высокоскоростные и экономичные решения с использованием Nx64 Кбит/с.

Модель Xstream 1301 позволяет создавать по двум медным парам высокоскоростные и экономичные решения с использованием Nx64 Кбит/с технологии на расстояниях превышающих на 20% , чем рабочие расстояния модели Xstream 1300 . Использование CAP технологии и более эффективная помехоустойчивость позволяют увеличить дальность связи, снизить затраты, сократить время на установку и обслуживание по сравнению с традиционными технологиями T1/E1 и частичного T1/E1 с применением репитеров.

Xstream 1300 поддерживает T1/E1 и частичный T1/E1 трафик по двухпроводной линии в полнодуплексном режиме на расстояние зависящее от качества линии. Линейная скорость передачи автоматически устанавливается устройством со значениями 144/272/400/528/784/1040/1552/2064 и 2320 Кбит/с в XSTREAM 1300/1320, и 144K, 272K, 400K, 528K, 784K, 1040K в XSTREAM 1310/1330 чтобы наилучшим образом соответствовать скорости DTE. Поддержка многоскоростной передачи данных в диапазоне от 64 Кбит/с до 2304Кбит/с (Nx64 Кбит/с N=от 1 до 36) позволяет изменять скорость передачи в зависимости от качества канала связи.

Xstream 1300 имеет сменные интерфейсные модули V.35, V.36/RS-449, RS-530 или X.21/ V.11 и дополнительным разъемом для подключения внешних дополнительных устройств. Например, если модуль G.703 (включающий соединительный кабель) подключен, то есть возможность установки другого интерфейса и выбора, установленных интерфейсов (одновременно может использоваться только один из них, определяемый программно). Кроме того, дополнительный модуль мост/маршрутизатор (10BaseT интерфейс) позволяет использовать Xstream 1300 для соединения локальных сетей.

В настоящее время устройства данного класса должны не только обеспечивать передачу данных, но и иметь хорошо развитую систему сетевого управления. Xstream 1300 легко интегрируется в систему управления сетью по SNMP и соответствует международным спецификациям на DSL оборудование.

• Позволяет увеличить дальность передачи данных на 20% по сравнению с конкурирующими DSL технологиями.


• Передача информации по 2-х проводной линии со скоростью 2048 Кбит/с на расстояние до 5,8 км при диаметре провода 0,5 мм


• Поддержка линейных скоростей (зависит от расстояния) 144/272/400/528/784/1040/1552/2064 и 2320 Кбит/с в XSTREAM 1300/1320, и (144K, 272K, 400K, 528K, 784K, 1040K) в XSTREAM 1310/1330


• Автоматический выбор линейной скорости в зависимости от скорости установленной на терминальном оборудовании (Nx64 Кбит/с, N=от 1 до 36)


• Простое обновление программного обеспечения.


• Управление и конфигурация с передней панели с использованием ЖК-дисплея или через специальный порт управления или с помощью сетевой системы управления.


• Возможность управления по SNMP для модемов в стоечном исполнении.


• Автоматическое изменение уровня передачи в зависимости от качества линии.


• Удаленная конфигурация через встроенный канал управления (EOC)


• Обеспечивается ток для предотвращения контактной коррозии.


• Возможность настройки с лицевой панели для работы как в режиме LTU, так и в режиме NTU.


• Возможность программного выбора одного из двух портов данных.(опция)




Интерфейсы оконечного оборудования



EIA-530, 25 pin D типа, “female”

V.35 34 pin, “female” с переходником

X.21 15 pin, “female” с переходником

V.36/RS-449 с переходником

G.703 64 Кбит/сек

G.703/G.703 2 Mбит/сек симметричный/несимметричный (120/75 Ом)

Ethernet (10BaseT) порт для модуля мост/маршрутизатор

Требования к линии

2-х проводная неадаптированная физическая линия

Линейный код CAP

Дальность передачи Скорость (Kbps) 128 256 384 512 768 1024 1536 2048 2304 N x 64Kbps 2 4 6 8 12 16 24 32 36 Дальность (км) 9,7 9,1 8,5 8,2 7,0 6,1 5,4 5,1 4,8



Скорость передачи данных

Синхронный симметричный режим Nx64 Kбит/сек, где N=1 до 36

Эквалайзер

Адаптивный эквалайзер

Конфигурация

Кнопки передней панели и ЖКИ

Порт управления: 9600 бит/сек, N,8,1 DB-9F

Поддержка VT-100 или совместимых терминалов (для настольного исполнения)

Мониторинг линии

Соотношение сигнал/шум, уровень передачи, коэффициент усиления на приеме, текущее RXC/TXC, текущая линейная скорость, предпологаемая длина линии и уровень передачи, коэффициент усиления на приеме для удаленного устройства.

Средства диагностики

Аналоговая петля

Цифровая петля (Локал. и Удален.)

Удаленное конфигурирование

Синхронизация

Центральная станция(LT):внешняя , внутренняя

Удаленное устройство(NT): cинхронизация от удаленного устройства

Индикация

ЖКИ: 2х16 символов

Индикаторы: PWR -питание

CPE - LT/NT индикация

DSL - индикация установления соединения

DP1,DP2 - индикация подключения информационных портов

SQ - индикатор качества сигнала

ALM - индикатор ревоги/событий

TST - индикатор режима тест

Интерфейс линии

RJ-45 для внешнего, блок клемм для стоечного

Габаритные размеры

Внеш. 278 х 63 х 200 мм Вес: 1,5кг

Стоеч. 480 х 220 х 380 мм Вес: 17кг

Условия эксплуатации

Рабочая температура: от 0 до +50 oС

Температура хранения: от -40 до +70 oС

Относительная влажность: до 90%

Питание

Источник питания переменного тока: 115-230В автомат., 47-63Гц

Источник питания постоянного тока: 36-72В (для стойки)

Дублирование источников питания для стойки

Потребляемая мощность: 4 Вт для каждого устройства

Ток защиты от коррозии: менее 5мА

Комплект поставки

Руководство

Один из интерфейсов

Кабель питания

Кабель RJ-45 (для настольного варианта)

Соединительная коробка RJ-11 (для настольного варианта)

[ВАК 99]

странный набор, один под V35, второй под Eth

под Е1 есть?

[mark_s 1]

странный набор, один под V35, второй под Eth

под Е1 есть?

Вот и ничего странного здесь нет.

Два модема с В35 стояло в паре, один сгорел. Чтобы заменить, сразу нашелся только 48В с Езернетом - в стойке есть такое питание, и легко включить,а не парить циску и себя устаревшими интерфейсами.





под Е1 есть?

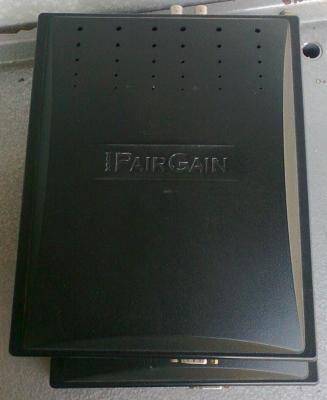

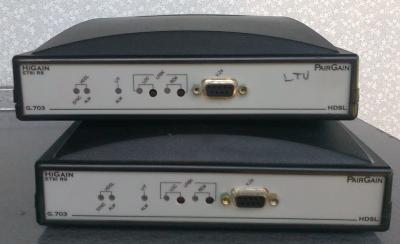

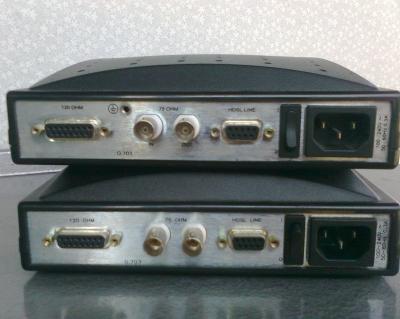

Есть, только Пергейны.

Кстати, очень даже неплохие модемчики.

Стоили нереальных денег когда-то.

Смотрите.
