UPS своими руками

[антоха 55]

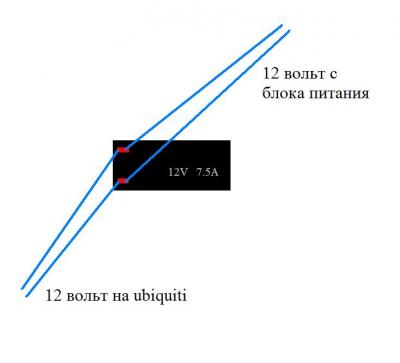

Подскажите, рабочая ли такая схема питания оборудования?

Есть пару батарей 12В 7.5А, но ни одного UPS-ника к ним нет. Нужно при временном отключении 220В, чтобы оборудование хоть какое-то время работало. Если не ошибаюсь, там БП нужен порядка 13.5V, чтобы акком был постоянно в нормальном заряженном состоянии?



P.s. Дико извиняюсь, если такие вопросы уже были на форуме...

[logic 522]

а не тучше купить готовое решение?

очень неплохой ТЫЦ

[антоха 55]

192 грн за блок питания UPS-MTЕ-12 на 13.5-13,8В для такого дела, ну как бы дороговато, фактически это стоимость того же бесперебойника без батареи

[logic 522]

оно того стоит

[fastvd 62]

Подскажите, рабочая ли такая схема питания оборудования?

Есть пару батарей 12В 7.5А, но ни одного UPS-ника к ним нет. Нужно при временном отключении 220В, чтобы оборудование хоть какое-то время работало. Если не ошибаюсь, там БП нужен порядка 13.5V, чтобы акком был постоянно в нормальном заряженном состоянии?



P.s. Дико извиняюсь, если такие вопросы уже были на форуме...

как временное решение - сойдет, главное чтобы БП имел наприжение с диапазона буферного включения АК..как правило 13,6-13,8(если будет не такое то будет все время палить АК)...ну и если апаратура хочет 20 ват к примеру, а это грубо 1,5А , то нужно ещё запас для заряда АК иметь...ну и минус этой схемы конечно - нету контроля разряда УПС...в некоторых случаях у нас(где стояли мианвелы на 24В 35ВАТ в которых как раз нету контроля разряда), акумы сидали до 3В , а некотрые уходили в КЗ, и только несколько АК удалось реанимировать которые успели разрядится до 6-7В...но ещё раз говорю - как ВРМЕННОЕ решение, то сойдет, а как постоянно то вам уже наводили ссылки на любой миниупс.

[mediaservice 2]

Подскажите, рабочая ли такая схема питания оборудования? Есть пару батарей 12В 7.5А, но ни одного UPS-ника к ним нет. Нужно при временном отключении 220В, чтобы оборудование хоть какое-то время работало. Если не ошибаюсь, там БП нужен порядка 13.5V, чтобы акком был постоянно в нормальном заряженном состоянии? P.s. Дико извиняюсь, если такие вопросы уже были на форуме...



Есть такая штука у Luxeon называется

ИБП - PS1203A 3А 12В 36Вт -175грн

ИБП - PS1203A 3А 12В 36Вт Устройство преобразует переменное напряжение220В из сети в напряжение постоянного тока 12В Работа как ИБП. Защита от перегрузки защита от переразряда АКБ, Напряжение на входе: 100-260В, Напряжение на выходе: 12V±15%, Напряжение заряда: 13.5В, Максимальный ток заряда: 1A Напряжение защиты от переразряда АКБ: 10В. Размеры устройства: 125х80х43мм

вес устройства: 0.35кг

[Dolik 2]

Простий БЖ не підійте, пробував давно, якщо довше немає світла антена вирубається, а потім не може стартанути, плюс акумулятор не довго стяне в такому режимі.

[mediaservice 2]

Простий БЖ не підійте, пробував давно, якщо довше немає світла антена вирубається, а потім не може стартанути, плюс акумулятор не довго стяне в такому режимі.

Так это ж не простой БЖ а ББЖ 12-вольтовый



Вариант исполнения в ящике тыц

[Dolik 2]

Простий БЖ не підійте, пробував давно, якщо довше немає світла антена вирубається, а потім не може стартанути, плюс акумулятор не довго стяне в такому режимі.

Так это ж не простой БЖ а ББЖ 12-вольтовый



Вариант исполнения в ящике тыц

Так я і не про нього писав, люксеон має заканати гуд !

[MICROWATT 765]

люксеон має заканати гуд !

Ох-хо-хо... Все словари перерыл в гугле и нихт ферштейн!

Похоже на смесь франуцзского с нижегородским или группа банту.

Хлопцы, ну как-то же внятно, на одном языке нужно объясняться, не коктейлем.

Вы же технари, а не лица без определенной профессии.

[mediaservice 2]

Так я і не про нього писав, люксеон має заканати гуд !



ТС для удешевления нужно что-то из самодела или б/у искать неспешно
