Подбор натяжного зажима под кабель ОКАДт-Д(2,7)П

Рекомендованные сообщения

Здравствуйте!

Вопрос к знающим людям.

Есть кабель ОКАДт-Д(2,7)П который подвесили на натяжные клина Н24.

Характеристики кабеля (https://deps.ua/ua/katalog/tension-clamps/klin-n24.html) и натяжных (https://lanmarket.ua/dlya-ftth/okadt-d-2-7-p-2e1/)

соответствуют. Но на практике кабель в некоторых местах провис. Поменяли натяжные на Crosver ASF-SSR (https://deps.ua/ua/katalog/tension-clamps/crosver-asf-ssr.html

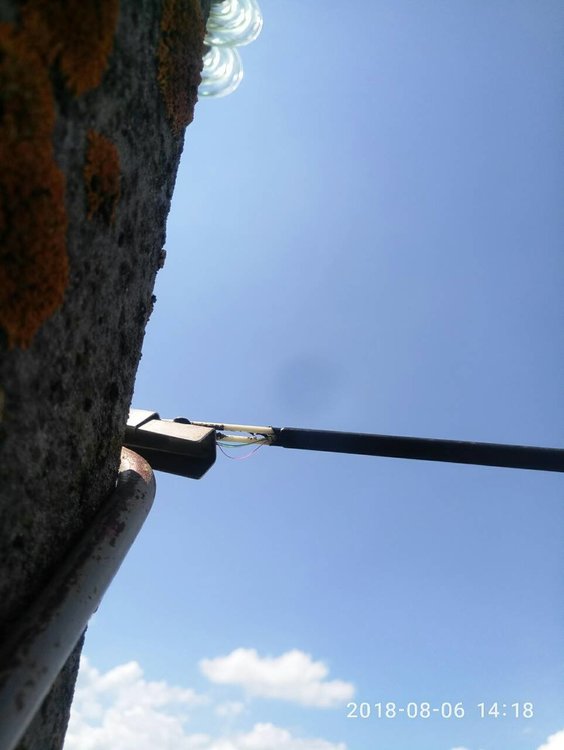

возникла новая проблема...

Вопрос на какие натяжные можно повесить этот кабель?




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

длина пролета?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

80 метров кросвер, ну вы пацаны вообще ребята

надо было Н24 оставлять и раз в год делать обход

  • Like 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дело в том что ми так и делали...

но обход нужно било делать не раз в год, а раз в месец!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

не охота менять весит больше 20 км.

кабель пролеты держит (2.7 кн) вот только с натяжными нужно подобрать...



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Жуть... Crosver только для лапши!!!! У него площадь захвата малая. Верните Н24, семь раз проверьте монтаж и все будет отлично. Вообще у нас 120 метров пролеты, висит такой же кабель с такими же клинами. А вообще 70-80 метров, обычный круглый 1.0 кН с обычными Н3 клинами, проблем нет.

  • Like 1
  • Thanks 1
  • Haha 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Натяжной зажим Crosver PA 37 - такий самий кабель вісить на 110 метрах

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 06.08.2018 в 19:41, Дмитрий Л. сказал:

Дело в том что ми так и делали...

но обход нужно било делать не раз в год, а раз в месец!!!

Ага, а я рік тому грворив що н24 не тримають 10кВ прольоти.

6 часов назад, bondvis сказал:

Натяжной зажим Crosver PA 37 - такий самий кабель вісить на 110 метрах

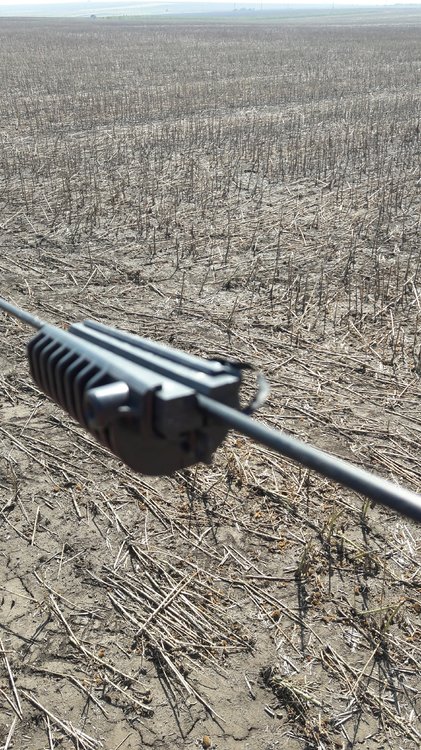

Поміняв трасу 11км на ра37, краще не буває.

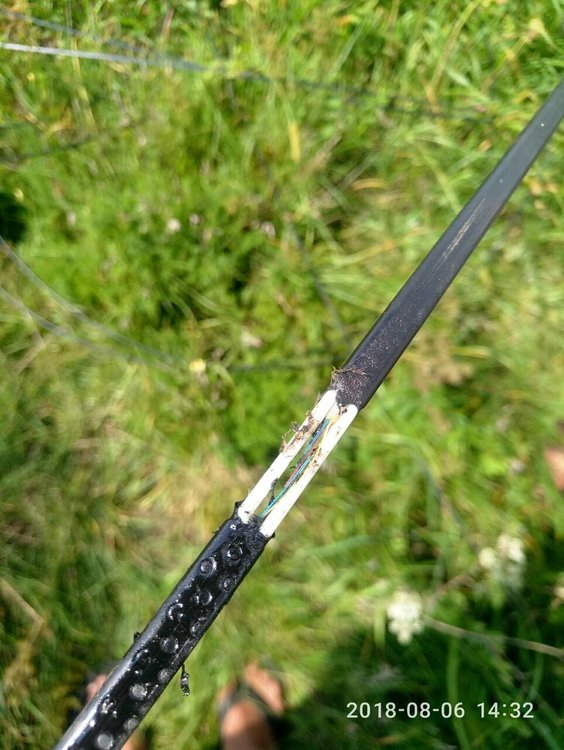

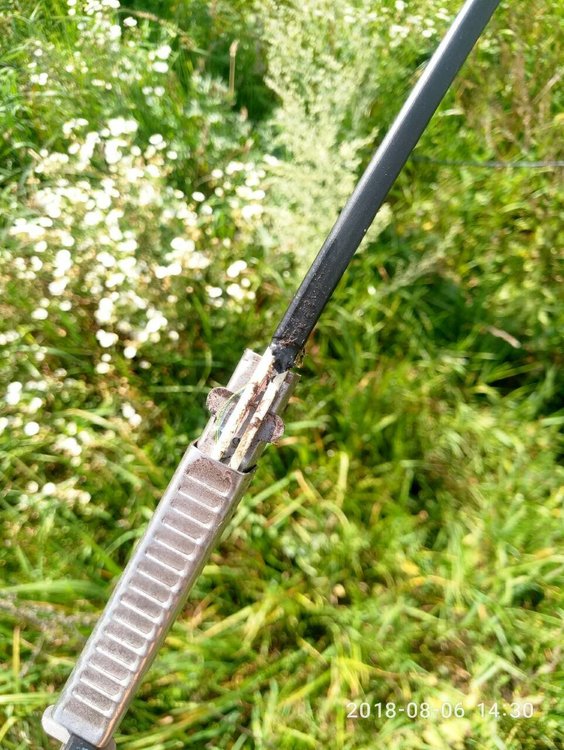

На другому фото видно як зажим знімає з кабелю стружку.



Изменено пользователем antilenin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
8 часов назад, antilenin сказал:

Ага, а я рік тому грворив що н24 не тримають 10кВ прольоти.

На другому фото видно як зажим знімає з кабелю стружку.

У вас на фото круглый кабель висит в зажимах для плоского кабеля?

Это я дал вам такой совет по подвесу?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нет, на фото н20.

Нет не вы. Но все 300шт поменяли на ра37.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 часов назад, antilenin сказал:

Нет, на фото н20.

Нет не вы. Но все 300шт поменяли на ра37.

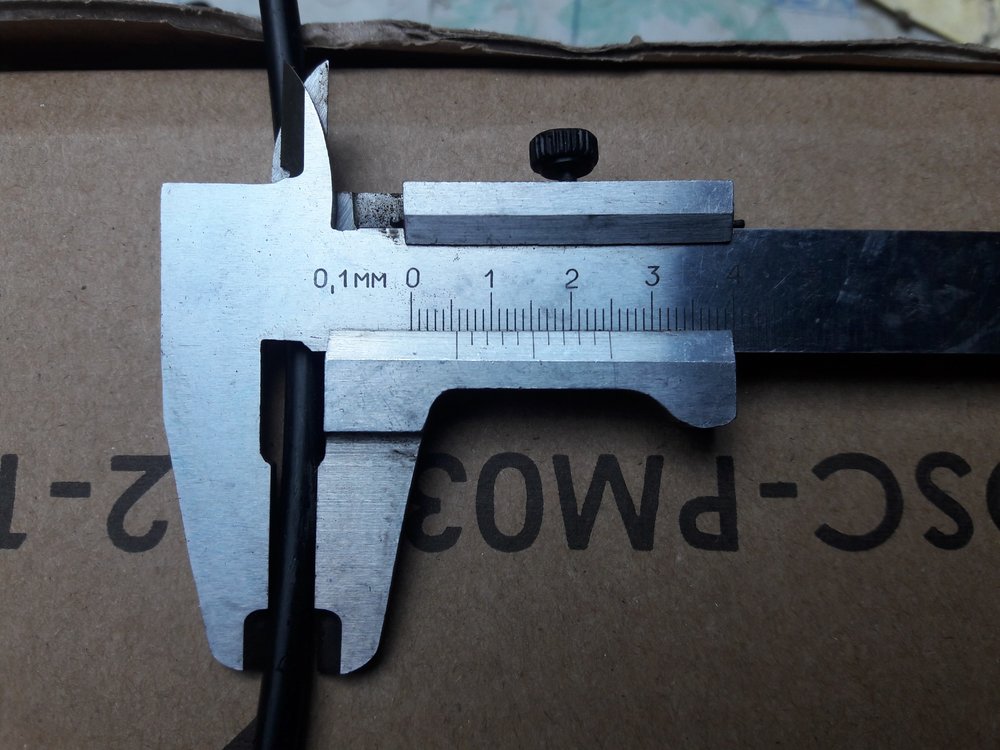

Н20 для кабеля диаметром 5,5 мм?

Вам неверно посоветовали крепёж, поэтому он "снимает стружку".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
