ремонт плати по живленню deco e4

[logic 512]

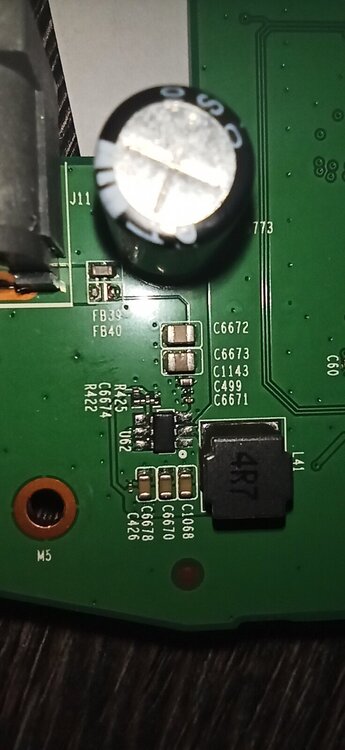

пробило схему по живленню, роутер тплінк десо е4. хто може відремонтувати або підсказати  як розпізнати схему u62  на фото.....  на ній наштопано TMTFbY1 але гугл не допоміг. плата kb-6160 94v-0 e248237...

гугл показав що такі схеми є на платах різних виробників але маркировку не найшов..  може у когось є роутери кінетік, тплінк ас1200 і на схемі є адекватна маркировка

[max_g 21]

может это TPS562200



http://www.kosmodrom.com.ua/el.php?name=TPS562200DDCT

[logic 512]

17 minutes ago, max_g said:

может это TPS562200



http://www.kosmodrom.com.ua/el.php?name=TPS562200DDCT

дякую....

[logic 512]

можливо  у когось є ону фора або в-солюшин, стелс. там похожий шим





Відредаговано 2022-12-05 19:46:20 logic

[logic 512]

підніму тему, хто може відремонтувати плату?

[AlienLabs 46]

В 05.12.2022 в 21:42, logic сказав:

можливо  у когось є ону фора або в-солюшин, стелс. там похожий шим

це не шим, це як вам підказали вище, dc-dc перетворювач, він або понижає або піднімає напругу. і схожа мікросхема це не значить що вона підійде, потрібно знати або маркування, або вольтаж, а для цього потрібна як мінімум жива плата.
ну або продзвонювати існуючу і відштовхуватись від того, на які елементи від тої мікросхеми йде живлення, гуглити даташит, дивитись напруги і від цього копати далі.


На фото у вас ця мікросхема виглядає як паяна, чи мені так здається?

[logic 512]

12 minutes ago, AlienLabs said:

це не шим, це як вам підказали вище, dc-dc перетворювач, він або понижає або піднімає напругу. і схожа мікросхема це не значить що вона підійде, потрібно знати або маркування, або вольтаж, а для цього потрібна як мінімум жива плата.
ну або продзвонювати існуючу і відштовхуватись від того, на які елементи від тої мікросхеми йде живлення, гуглити даташит, дивитись напруги і від цього копати далі.


На фото у вас ця мікросхема виглядає як паяна, чи мені так здається?

жива плата є.. плата понижає... цю плату пробували ремонтувати. сказали потрібний новий  чіп бо є КЗ... от і шукаю хто зможе замінити... похожа компоновка на арчерах і інших свічах, роутерах тплінка...

[AlienLabs 46]

Компоновка елементів на платі може бути одинакова, але задіяні в цій схемі елементи - різні по параметрах, і мікросхема може видавати різні напруги.

Можу взятись за ремонт, але потрібно більше інформації від того, хто пробував ремонтувати раніше, щоб дарма час не витрачати, оскільки перше правило успішного ремонту - це правильна діагностика.

Якщо десь є кз, і воно не в цій мікросхемі, то треба спочатку знайти що закоротило, замінити пошкоджений елемент, а потім вже міняти саму мікросхему.
Може бути й таке що ремонт взагалі недоцільний, наприклад якщо мікросхема відповідала за живлення процесора, її пробило, і на проц пішло не 3.3 вольти а 12. тоді проц під заміну, і як наслідок вартість такого ремонту буде 1000+ грн.


[hex@set 1 423]

2 минуты назад, AlienLabs сказал:

Компоновка елементів на платі може бути одинакова, але задіяні в цій схемі елементи - різні по параметрах, і мікросхема може видавати різні напруги.

Можу взятись за ремонт, але потрібно більше інформації від того, хто пробував ремонтувати раніше, щоб дарма час не витрачати, оскільки перше правило успішного ремонту - це правильна діагностика.

Якщо десь є кз, і воно не в цій мікросхемі, то треба спочатку знайти що закоротило, замінити пошкоджений елемент, а потім вже міняти саму мікросхему.
Може бути й таке що ремонт взагалі недоцільний, наприклад якщо мікросхема відповідала за живлення процесора, її пробило, і на проц пішло не 3.3 вольти а 12. тоді проц під заміну, і як наслідок вартість такого ремонту буде 1000+ грн.


))) Аага, главное опять дроссель с трансформатором не перепутайте...

[hex@set 1 423]

1 час назад, logic сказал:

жива плата є.. плата понижає... цю плату пробували ремонтувати. сказали потрібний новий  чіп бо є КЗ... от і шукаю хто зможе замінити... похожа компоновка на арчерах і інших свічах, роутерах тплінка...

Завтра спрошу у своих, что это за микруха, вроде чем-то меняли, может и с доноров конечно . Ну а вообще у вас это понижалка с 12 на 3.3 вольта.
Целесообразность ремонта перед прозвонками внешних элементов предложенных специалистом ремонтником выше проверить легко)). Тупо отрубаете ногу где выходит 3.3V в схему, и Внимание!!!. Просто подаете туда 3.3 вольта с внешнего источника сначала с ограниченнм током, если шото таки пошло не так, и не запускается. Врубаете 3.3 с током ампер 5 и смортите шо "кипит" =) Меняете то шо кипит)

Далее идентифицируем шо за чип по маркировке.
https://www.s-manuals.com/ru/smd

https://www.random-science-tools.com/electronics/SMD_markings.php?formtype=SMD_markings_search&search_string=AJK0
http://www.marsport.org.uk/smd/mainframe.htm
В случаях когда устройство живое, а встроенный DC\DC почнить не представляется возможным по разным причинам. Недоступен редкостный аналог, прогорание участка в дым итд итп. Тупо вешается внешнй модуль преобразования. В вашем варианте это вобще не проблема с 12 в 3.3 хоть регулируемый с олх тулите. Хуже когда он управляемый к примру с дежурного питания. Но это тоже не проблема.)

Відредаговано 2022-12-09 23:06:00 hex@set

[logic 512]

і так.по  мікрусі

1пін - мінус

2 - вихід 3.56в

3- прихід + 12

4 - ноль

5-вихід +12

6-вихід +8.5в.

похожа мікруха стоїть в ону всолюшин, фор пон і т. д.. фото плати ону вище...

[hex@set 1 423]

15 минут назад, logic сказал:

і так.по  мікрусі

1пін - мінус

2 - вихід 3.56в

3- прихід + 12

4 - ноль

5-вихід +12

6-вихід +8.5в.

похожа мікруха стоїть в ону всолюшин, фор пон і т. д.. фото плати ону вище...

Как бы хоть структурную схемку обвязки увидеть. Ибо так не бывает)
Или это вы напряжения на рабочей ону чтоль замерили?
Сфоткайте микруху чтоб маркирову было вbдно. и этот учасnок схемы крупнее, откуда у вас там 3.56, когда контрольки вижу две , 12v вход  и 3.3v выход...?

Відредаговано 2022-12-12 18:03:50 hex@set

[logic 512]

конденсатор на фото- вхід... з конденсатора прямо на 3ногу мікрухи..

П. С. фото плати роутера

[hex@set 1 423]

Зачем тут фото платы роутера? )
Там могут быть совершенно разные микрухи в одинаковом копусе.

[logic 512]

22 minutes ago, hex@set said:

Зачем тут фото платы роутера? )
Там могут быть совершенно разные микрухи в одинаковом копусе.

дик... бо накрилась мікруха на роутері  тплінк deco e4......

[hex@set 1 423]

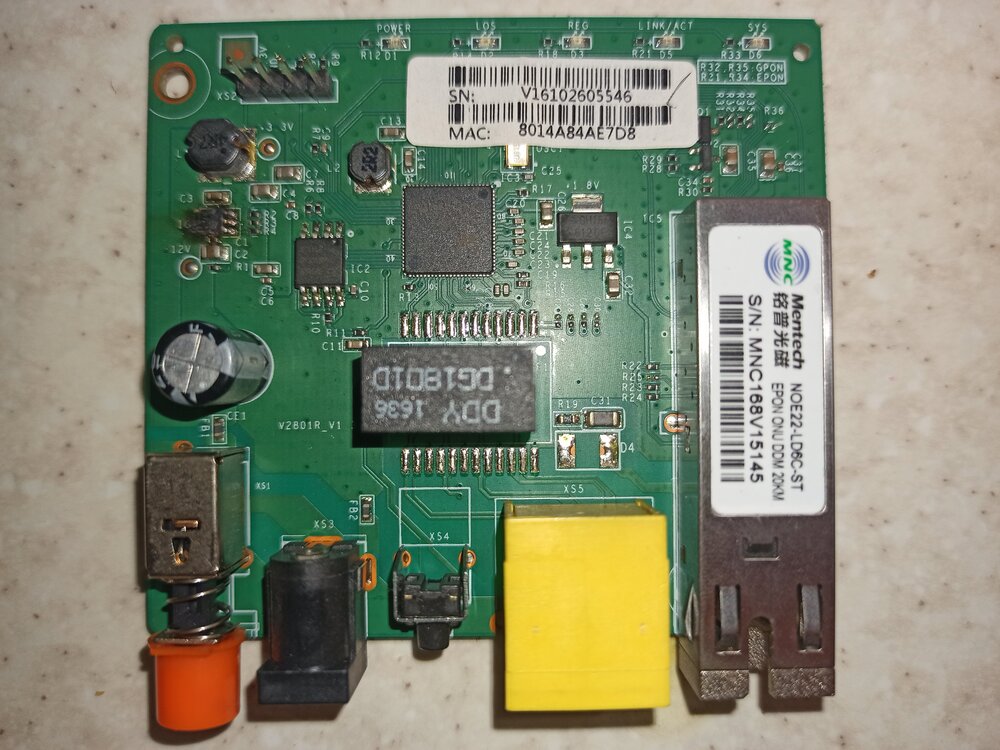

шото я совсем запутался в вводных) А нафига тогда было фото ону  с выпаленным в дым преобразователем)
Давайте тогда по порядку , с чего в взяли что там сгоревший шим.? Внешне,  в отличии от передыдущего фонто онухи на фото так он идеален.
Вы писали выше что вам сказали что есть КЗ.
Кз, сняв шим, после шима, до шима, сам шим?

И в так и не ответили откуда взялась та карта "напряжений"  с загадочными терминами "минус" и "ноль"  и при этом имеющая три "выхода" )?
Я заранее извеняюсь за тормоза  с ответами и вопросми. Инет сегодня с дикми проблемами. С утра до обеда вобще жопа.... Счас хоть шото открывается . Но скачать картинку с локала еще та  задачка..


[AlienLabs 46]

По ногах мікросхеми, то там 1 вхід, 1 вихід, решта - керуючі.
1. GND - земля,маса,мінус
2. SW - вихід, підключається до катушки\дроселя
3. IN - вхідна напруга
4. FB - фідбек, вхід напруги зворотнього звязку
5. EN - дозволяючий сигнал на запуск мікросхеми
6. BST - вхід конденсатора для формування напруги

У вас вихід 3.56 вольт, якось грубовато, але можна прикинути що це живлення 3.3 вольти.

Ось список мікросхем які мали б підійти, але тут потрібно вивчати даташит кожної, бо мені не подобається що на 4 нозі у вас нуль. Це напруга зворотнього звязку, вона там повинна бути, 0,5-0,7 вольт хоча б.  Хіба що то якийсь не стандартний dc-dc.
Із тих мікросхем що мали б підійти, я знайшов такі
WD1502F-6
TPS562200DDCR
RT6214AHGJ6F
TPS561201DDCR
DIO6920TST6

[logic 512]

22 minutes ago, hex@set said:

шото я совсем запутался в вводных) А нафига тогда было фото ону  с выпаленным в дым преобразователем)
Давайте тогда по порядку , с чего в взяли что там сгоревший шим.? Внешне,  в отличии от передыдущего фонто онухи на фото так он идеален.
Вы писали выше что вам сказали что есть КЗ.
Кз, сняв шим, после шима, до шима, сам шим?

И в так и не ответили откуда взялась та карта "напряжений"  с загадочными терминами "минус" и "ноль"  и при этом имеющая три "выхода" )?
Я заранее извеняюсь за тормоза  с ответами и вопросми. Инет сегодня с дикми проблемами. С утра до обеда вобще жопа.... Счас хоть шото открывается . Но скачать картинку с локала еще та  задачка..

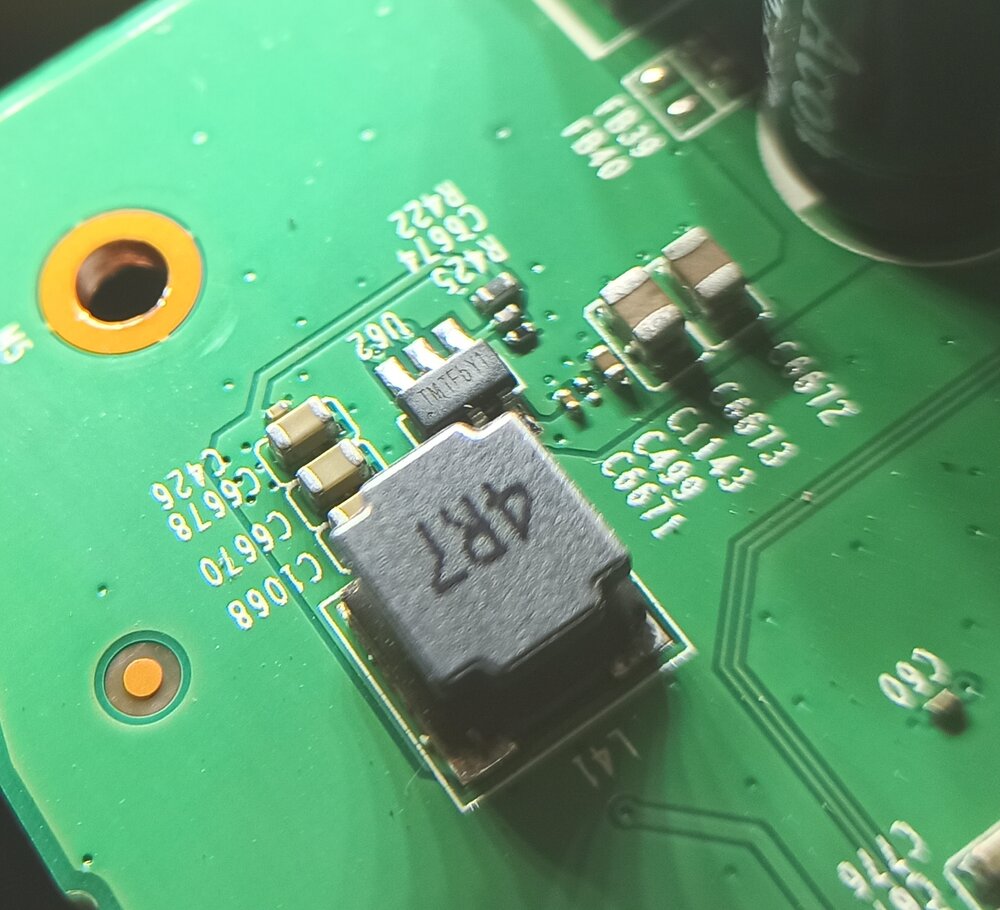

конкретне фото робочої плати, для того щоб було видно маркування мікрухи...

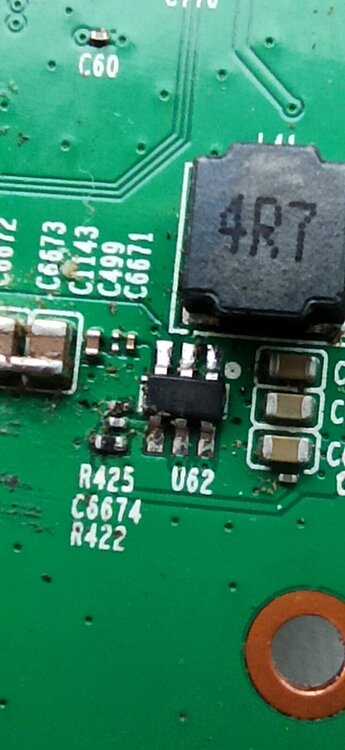

саме перше  фото(перший пост в темі) з убитої плати... там звоняться 1,2,3 ноги як на масу так і на плюс. і видно скол на 4нозі..





[hex@set 1 423]

25 минут назад, AlienLabs сказал:

По ногах мікросхеми, то там 1 вхід, 1 вихід, решта - керуючі.
1. GND - земля,маса,мінус
2. SW - вихід, підключається до катушки\дроселя
3. IN - вхідна напруга
4. FB - фідбек, вхід напруги зворотнього звязку
5. EN - дозволяючий сигнал на запуск мікросхеми
6. BST - вхід конденсатора для формування напруги

У вас вихід 3.56 вольт, якось грубовато, але можна прикинути що це живлення 3.3 вольти.

Ось список мікросхем які мали б підійти, але тут потрібно вивчати даташит кожної, бо мені не подобається що на 4 нозі у вас нуль. Це напруга зворотнього звязку, вона там повинна бути, 0,5-0,7 вольт хоча б.  Хіба що то якийсь не стандартний dc-dc.
Із тих мікросхем що мали б підійти, я знайшов такі
WD1502F-6
TPS562200DDCR
RT6214AHGJ6F
TPS561201DDCR
DIO6920TST6

У MAXимов "FB" вроде как частенько на земле сидит. Без нормаьного инета память приходит только MAX1836\37 )Но там по моему всеж трохи ноги по дугому.))

[logic 512]

3 minutes ago, hex@set said:

У MAXимов "FB" вроде как частенько на земле сидит. Без нормаьного инета память приходит только MAX1836\37 )Но там по моему всеж трохи ноги по дугому.))

да, ноги чуть по іншому

[hex@set 1 423]

2 минуты назад, logic сказал:

да, ноги чуть по іншому

Ну с таким инетом я вам счас врядли чемто помогу))
 И такая дребедень, целый день(с)



[logic 512]

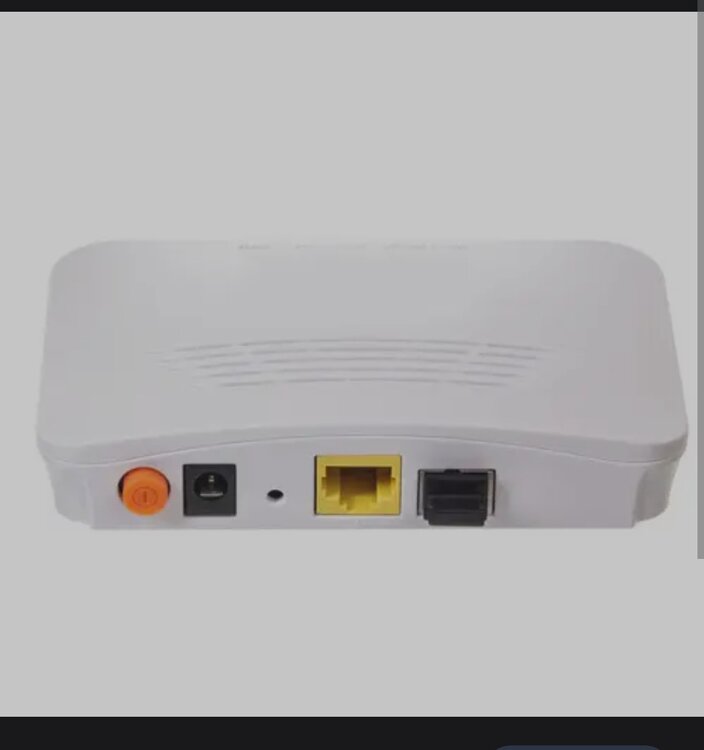

чому я виставив фото ону-  та тому що онушка тоже на realtek, обовязка навкруги тоже дуже похожа, і такі онушки є в багатьох людей на форумі...

на просторах інета понаходив фото тплінків арчер,  кінетіків і всюди де є дросель  4R7 то рядом стоїть така мікруха на 6 ножок і похожа обязка, всі вони на рілтеках. якщо дросель інший номер то і  мікруха або на 8 або на 3 ноги і обвязка інша. тому я думаю що  більшість плат  по живленню однакові..

Відредаговано 2022-12-12 21:45:15 logic

[Stalker1 136]

Только что, logic сказав:

чому я виставив фото ону-  та тому що онушка тоже на realtek, обовязка навкруги тоже дуже похожа, і такі онушки є в багатьох людей на форумі...

на просторах інета понаходив фото тплінків арчер,  кінетіків і всюди де є дросель  4R7 то рядом стоїть така мікруха на 6 ножок і похожа обязка, всі вони на рілтеках. якщо дросель інший номер то і  мікруха або на 8 або на 3 ноги і обвязка інша

Скажи модель ону?

[logic 512]

2 minutes ago, Stalker1 said:

Скажи модель ону?

отаке...  як форпон, всолюшн, спектр і т. д. якщо компоновка виходів і кнопка живлення як на фото то там плати однакові

[hex@set 1 423]

4 часа назад, logic сказал:

і так.по  мікрусі

1пін - мінус

2 - вихід 3.56в

3- прихід + 12

4 - ноль

5-вихід +12

6-вихід +8.5в.

похожа мікруха стоїть в ону всолюшин, фор пон і т. д.. фото плати ону вище...

А можете тестером 4 ногу на рабочей включенной плате на землю звякнуть  и потом на + питания. Ну кроме того что на ней я так понмаю напругу вы замерили и получили 0.
Дело в том . что существуют микрухи без использования делителей для ноги FB,  тобиш с уже заданым напряжением.
Они собственно и маркируются в паках 3.3 или 5v. Так называеый "Fixed Output Voltages".
FB задействуется в таком случае так , эта нога садится либо на землю для предустановки нужного значения. либо в никуда NC.
В других вриантах бывает её нужно подключить напрямую к кондеру выходного фильтра для версий "Fixed Output Voltages". Для регулируемой же версии требуются внешние резисторные делители и в фиксед, они нахрен оключены...
