Помогите разобраться. измерение оптики

[fas 0]

Ребята такой вопрос.

Есть участок оптики 2 км, общее затухание 0,59 но на этом волокне есть две сварки 0,238 и 0,24. Нужно ли переваривать эти две сварки если общее затухание в пределах нормы.

ЗЫ: Всего на волокне 15 сварок

[Sober_ukr 1]

общее затухание 0,59 но на этом волокне есть две сварки 0,238 и 0,24.

а как вы получили все эти цифры? как меряли и чем?

[fas 0]

Рефлектометром, длинна волны 1310. хотел прикрепить рефлектограмму только что-то не получилось.

[fibertool 3]

Что-то очень уж большие затухания. Если цифры верны, то лучше переварить эти 2 соединения.

[KaYot 3 708]

Но с другой стороны, суммарные потери в 0.59 весьма небольшая цифра, если это участок домашней сети а не кабель правительственной связи - я бы оставил.

[Montagnik 15]

Я бы не стал переваривать, запас медиаконвектора минимум 20 дб. вот и считайте, работает не трогай...

[fas 0]

Но с другой стороны, суммарные потери в 0.59 весьма небольшая цифра, если это участок домашней сети а не кабель правительственной связи - я бы оставил.

Вот и я тоже так думаю.

как я понимаю есть норма: сумма сварок + километрическое затухание. по моим расчётам она равняется (0.1х15)+(0.35х2)=2.2 максимально допустимое затухание на данном отрезке.

или может я чего-то не понимаю, может на сварке это какое-то особое затухание и выше 0.2 нельзя

[Kitikonti 61]

По-моему, 0,59дб это очень даже отличное затухание для 2х километрового участка

[KaYot 3 708]

Нет разницы, на сварке затухание или на километре оптики. Кстати, на любом дешевом патчкорде затухание будет минимум в пол-децибела. А соединив дешевые патчкорды дешевым же каплером можно пару дб получить на ровном месте..

А 0,59 вам намеряли затухание всей трассы длиной 2км? Тогда у вас вообще идеальный случай, со сварками в пределах 0,01дб

[fas 0]

Нет разницы, на сварке затухание или на километре оптики. Кстати, на любом дешевом патчкорде затухание будет минимум в пол-децибела. А соединив дешевые патчкорды дешевым же каплером можно пару дб получить на ровном месте..

А 0,59 вам намеряли затухание всей трассы длиной 2км? Тогда у вас вообще идеальный случай, со сварками в пределах 0,01дб

Варили мы.

Потом заказчик пригласил "специалистов" и они ему понарассказывали про затухание выше 0.2.

У нас самое большое общее затухание получилось 1,4, здесь я ещё согласен подправить пару сварочек чтобы выйти на 0.6. Так вот на этом участке они заявили что это очень плохо вплоть до того что не будет работать оборудование.

[fas 0]

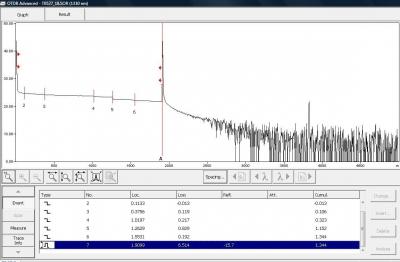

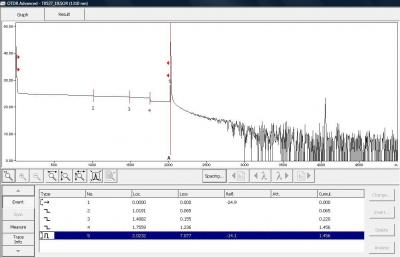

Вот две самых страшных рефлектограммы

[fas 0]

А про эту я спрашивал в самом начале

[KaYot 3 708]

По хорошему, сварку с 1.2дб нужно переварить. Что-то вы там нахомутали. А вообще будет работать, куда оно денется

Последний случай вообще близко к идеалу.

[fas 0]

По хорошему, сварку с 1.2дб нужно переварить. Что-то вы там нахомутали. А вообще будет работать, куда оно денется

Последний случай вообще близко к идеалу.

согласен даже уже переварили.

Не знаю как заказчику объяснить что последний случай это почти идеал.

[fas 0]

Вот нарыл может кому нибудь пригодится

skslines.com.ua/Docs/ANSI%20TIA%20EIA%20568.doc
