Точка-Точка на 14км RocketM5

[Butaxa 1]

подскажите, расстояние между рокетами M5 30км, уровень сигнала -60-62 дб, capacity  не 100 процентов, а 70-85 ( должно быть сто?)  , при измерении рокетовским тестом скорости rx и tx значения разные, например Rx 80мб . а Tx 47 мб, значения должны быть одинаковые?

Відредаговано 2013-04-02 15:21:50 Butaxa

[sfc 17]

значения внутреннего тестера одинаковыми быть не обязаны, поскольку канал асимметричен.

при таком уровне сигнала, процент использования должен быть близок к 100%. у вас либо линия связи полузакрыта, либо кто-то мешает. один уровень сигнала - еще не показатель. вы не указали уровень шума. если он больше, чем -91 дбм, то процент использования, соответственно, будет падать. будет падать и индекс модуляции и повышаться количество символов (бит) помехоустойчивого кода, что само собой приведет к уменьшению скорости прокачки полезного трафика.

Відредаговано 2013-04-02 15:45:16 sfc

[Butaxa 1]

спасибо, ув .Sfc.

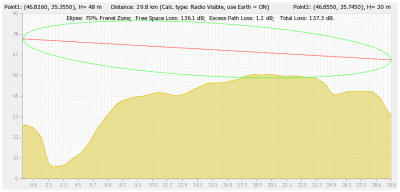

уровень шума -91дбм, по linktest.ru есть горб на трассе

[sfc 17]

сбросьте мне в личном сообщении координаты ваших точек и высоты подвеса. через пару часов вернусь, дам более точный результат.





п.с. на нкрси не работаю, ваши координаты никому не передаю

Відредаговано 2013-04-02 16:01:36 sfc

[Butaxa 1]

на картинке есть координаты и высоты подвеса антенн, на уровнем земли.

Можно както узнать есть чиста ли зона Френеля -например изменением channel width ?

[zulu_Radist 856]

 у вас расчет линктеста для 2.4 гига, для 5-ки френель будет меньше

[Butaxa 1]

zulu_Radist, в настроках проги выбирал "частота передатчика" рабочую частоту моста-5.2ГГц.

[sfc 17]

расчет линка -63,4 дбм, т.е., запас по энергетике +10,6 дб

открыто 90% френеля. расчет на частоте 5500 мгц

данные для расчета: мощность +21 дбм, чувствительность -74 дбм, ку антенны +30 дби.

Відредаговано 2013-04-02 18:41:03 sfc

[Butaxa 1]

спасибо, ув. Sfc!

Получается проблема в юстировке антенн, а не в чистоте зоны Френеля?

Відредаговано 2013-04-02 18:41:53 Butaxa

[sfc 17]

zulu_Radist, в настроках проги выбирал "частота передатчика" рабочую частоту моста-5.2ГГц.

у вас есть лицензия?

[Butaxa 1]

есть на двойку, на пятерку -нет пока, если линк нормально подымется, то - в Телекон))

Відредаговано 2013-04-02 18:45:04 Butaxa

[sfc 17]

спасибо, ув. Sfc!

Получается проблема в юстировке антенн, а не в чистоте зоны Френеля?

не думаю. похоже, что юстировка у вас хорошая. проблема может быть в сторонней помехе. как бы не пришли к вам крепкие ребятки и не намылили...



вы используете частоту, которая пересекается с часто лицензируемой полосой 5150-5350. если кто-то мешает вам, то и вы тоже кому-то мешаете...

Відредаговано 2013-04-02 18:48:32 sfc

[sfc 17]

что-то я на вашем расчетном профиле не вижу заложенной кривизны земли...

[Butaxa 1]

галочку ставил "учитывать кривизну земли"...

[sfc 17]

галочку ставил "учитывать кривизну земли"...

по картинке не видно... и вообще, этот "линктест" трандит, как троцкий! не пользуемся этой хренью вообще.

[Butaxa 1]

посоветуйте, плиз,  что-то серьезное, что есть в свободном доступе) часто нужно прикинуть .

[sfc 17]

вы шутите? где вы видели чтобы серьезное было в свободном доступе?

серьезное по для расчетов радиолиний можно приобрести у некоторых производителей ррс





ONEPLAN_RPLS-DB_Link.pdf

Відредаговано 2013-04-02 19:24:33 sfc

[Butaxa 1]

еще вопрос по рокетам м5 и дишам 30, расстояние 20-28 км,  если дождь, сильный дождь, снег , сильный снег-то мост ляжет, независимо от уровней сигнала и тд?

Відредаговано 2013-04-03 18:48:35 Butaxa

[logic 522]

а кто его знает.....

[sfc 17]

еще вопрос по рокетам м5 и дишам 30, расстояние 20-28 км,  если дождь, сильный дождь, снег , сильный снег-то мост ляжет, независимо от уровней сигнала и тд?

если у вас будет включения функция автоматического выбора схемы модуляции, то мост "ляжет" только при понижении уровня входного сигнала примерно до уровень шума + 2...3 дб. но, следует понимать, что и скорость будет понижаться с каждым понижением уровня модуляции.

[sfc 17]

а вообще, расчитывая радиоканал, всегда оставляйте запас по энергетике. для фуфаек, не являющихся каналом гарантированной связи этот запас желателен не менее +10 дб (от чувствительности). для ррл, являющихся каналом гарантированной связи (так называемая "доступность пять девяток"), этот запас, как правило, принимают около +20 дб.



в технических характеристиках на фуфайки вы врядли найдете такой параметр, как максимальный уровень сигнала на входе приемника. а такой параметр существует. в технических параметрах на ррс, как правило, такой параметр указан. так вот, если взять половину от разницы между максимальным уровнем на входе приемника и его чувствительностью, она будет равна приблизительно 19...21 дб. иными словами, если расчитывать запас энергетики +20 дб, а затем на построенном пролете выставить мощность на передающей стороне такой, чтобы уровень на входе приемника был на 20 дб выше его чувствительности, то вы как раз попадаете на середину между чувствительностью и максимальным уровнем. при таком расчете и настройке построенного пролета в большинстве случаев ухудшения погоды пропускная способность ррл будет оставаться неизменной. и лишь в 0,001% времени (суммарно до 9 часов в год) канал может быть недоступен.

Відредаговано 2013-04-03 19:39:31 sfc

[ghzlviv 4]

Зараз коли сильний сніг сигнал падає до 68-70 з 58-61, і витягую 20, а коли все гуд то 40.

[sfc 17]



Зараз коли сильний сніг сигнал падає до 68-70 з 58-61, і витягую 20, а коли все гуд то 40.

чего "20", чего "40"? это симплекс, дуплекс? какой канал, ширина, один или два канала? модуляция адаптивная или нет? ничего не указано, понимай, как хочешь... Відредаговано 2013-04-04 04:43:51 sfc

[Butaxa 1]

Sfc, спасибо за ответ.

"..в технических характеристиках на фуфайки вы врядли найдете такой параметр, как максимальный уровень сигнала на входе приемника. а такой параметр существует. в технических параметрах на ррс, как правило, такой параметр указан. так вот, если взять половину от разницы между максимальным уровнем на входе приемника и его чувствительностью, она будет равна приблизительно 19...21 дб. иными словами, если расчитывать запас энергетики +20 дб.."

получается, если чувствительность рокета -74дб,  то максимальный уровень сигнала на входе  приемника должен быть около -54-56дб..

[sfc 17]

получается, если чувствительность рокета -74дб,  то максимальный уровень сигнала на входе  приемника должен быть около -54-56дб..

не максимальный, а оптимальный!
