PoE

[SuperSonic 19]

Есть ргозетка 220В :-)

Необходимо запитать 4 свитча - http://www.dlink.ru/ru/products/1/1346.html

Схема подключения:

Розетка + des1005A #1 <70 метров витой пары> des1005A #2 <70 метров витой пары> des1005A #3 <70 метров витой пары> des1005A #4



передовать питание хочу по свободным парам, но что ставить источником питания и чем принимать и передавать дальше?

[ARA 0]

преобразователь 220 на 48, далее 48 на 5 и продложаем 48.... в теории поднимится

сам 220 пускаю по парам..... но некоторые говорят что небезопасно....

[semik1993 14]

сам 220 пускаю по парам..... но некоторые говорят что небезопасно....



Одумайтесь, пока беда не пришла к Вам в дом.

[nuts 1]



сам 220 пускаю по парам..... но некоторые говорят что небезопасно....



Одумайтесь, пока беда не пришла к Вам в дом.



Есть еще такое понятие как сила тока ...

[sali 14]

был в прошлом году на выставке там вот таке толкали

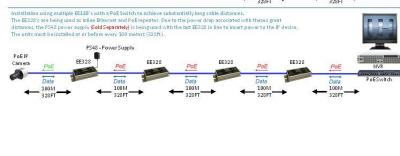

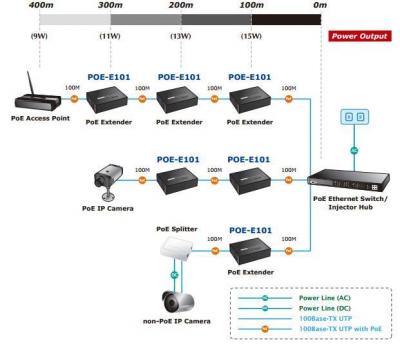

удлинитель PoE, 802.3af, 10/100Mbps PoE Repeater (Extender)



Бывают даже Outdor

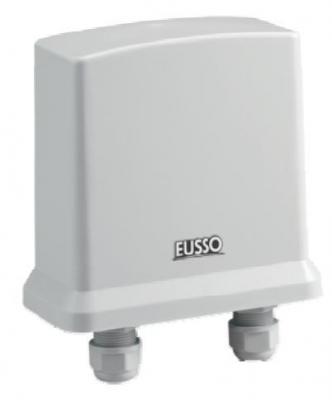

1-Port Outdoor PoE Repeater

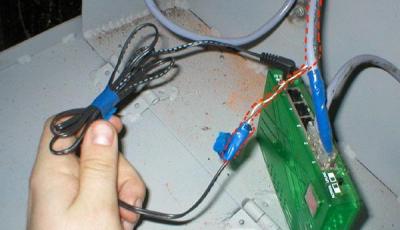

вот такое делаю для Видео наблюдения - сам ставил

но надо не забывать что длинна не ограничена и там -48 V



понижать всё равно прийдётся

ну или взять пояльник посидеть попаять использовать термрусадку и тд

и получится готовое решение ремендованное ранее (к которому многие прибегают) - не примите как критику - сам люблю что нить такое спаять



про 220 по витой паре - не стоит

- лучше протянуть ШВВП какой нить или ВВГ(НГ)

48 или 24 - это слаботочка для ЖЕКОВСКИХ электриков и про него они вам не будут на моцк капать мол что то не так  и не безопасно))

Відредаговано 2013-03-20 22:05:36 sali

[SuperSonic 19]



был в прошлом году на выставке там вот таке толкали

удлинитель PoE, 802.3af, 10/100Mbps PoE Repeater (Extender)




самоделки мне не очень нравятся, а пое-репитер всеголишь удлиняет сегмент, а мне нужно в месте его удлинения ещё включить свитч



т.е. как-то так



poe injector (inet + 24v например) > 70 витая пара > switch + poe repeater > 70 витая пара> switch + poe repeater > 70 витая пара и т.д.

Відредаговано 2013-03-21 06:22:45 wifin00b

[nevidomuj 33]

Пошукайте по форуму теми про віддалене живлення. Їх насправді багато, питання не раз піднімалось

Суть в тому, що "біля резетки" ставите БЖ чи просто трансформатор, подаєте по вільним парам ЮТП напругу в лінію (один з варіантів - 48В). В точці, де потрібно заживити обладнання ставиться плата "понижалка", яка регулує напругу живлення обладнання, а по кабелю до наступної точки подаєте все ту ж напругу з головного БЖ. На кожній точці - понижалка.

Мікроват - чарівне слово пошуку, на його сайті описано все детально!

Відредаговано 2013-03-21 08:34:30 nevidomuj

[pavlabor 1 914]





был в прошлом году на выставке там вот таке толкали

удлинитель PoE, 802.3af, 10/100Mbps PoE Repeater (Extender)




самоделки мне не очень нравятся, а пое-репитер всеголишь удлиняет сегмент, а мне нужно в месте его удлинения ещё включить свитч



т.е. как-то так



poe injector (inet + 24v например) > 70 витая пара > switch + poe repeater > 70 витая пара> switch + poe repeater > 70 витая пара и т.д.

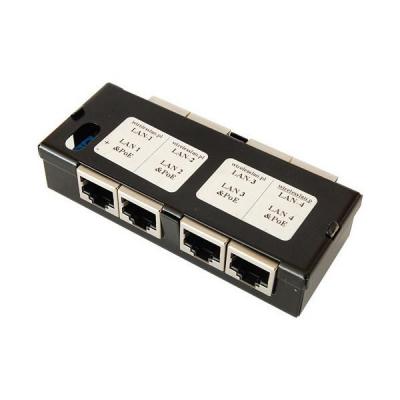

Это бюджетный вариант

http://local.com.ua/forum/topic/20459-пасивный-сплитер-poe-версия-в/



Есть серьезные решения с гальванической грозозащитой,

передает питание постоянку 48 вольт по всем 8 проводам, что увеличивает дальнобойность.



Сами блоки питания, немного подешевели и стали универсальными,

можно включать в 220, в 127, в сеть 48 вольт, переменка или постоянка без разницы.

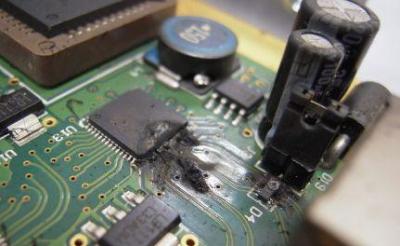

Делалось под заказ, типа в одно село, мол напряжение падает до 100 вольт и ничего не работает,

но сейчас у меня подозрение что, человек подавал 220 по свободным парам, и на определенном этапе напряжение уже было 100 вольт.



220, настоятельно не рекомендуем, если же ставите, то УЗО обязательно.

Відредаговано 2013-03-21 08:52:06 pavlabor

[sfc 17]





сам 220 пускаю по парам..... но некоторые говорят что небезопасно....



Одумайтесь, пока беда не пришла к Вам в дом.



Есть еще такое понятие как сила тока ...

при чем здесь сила тока? правильно Семик пишет! здесь следует руководствоваться не понятием силы тока, а понятием сопротивления изоляции, сопротивления петли фаза-ноль. видимо, пбээп, пуэ и т.п. для вас не указ.



у серьезных операторов строго следят даже за тем, чтобы на одних кабельростах не прокладывались сигнальные и силовые (220/380) линии. пересечение таких линий между собой должно быть строго под углом 90 гр. а об подаче в одном кабеле сети и сигнала вообще и речи быть не может. за такое - увольнение без разговоров!

[SuperSonic 19]

Пошукайте по форуму теми про віддалене живлення. Їх насправді багато, питання не раз піднімалось

Суть в тому, що "біля резетки" ставите БЖ чи просто трансформатор, подаєте по вільним парам ЮТП напругу в лінію (один з варіантів - 48В). В точці, де потрібно заживити обладнання ставиться плата "понижалка", яка регулує напругу живлення обладнання, а по кабелю до наступної точки подаєте все ту ж напругу з головного БЖ. На кожній точці - понижалка.

Мікроват - чарівне слово пошуку, на його сайті описано все детально!



а количество включаемых точек чем-нибудь ограничивается?

[nevidomuj 33]

Звичайно що обмежується)

1. Якість і січення струмопровідних жил кабелю, який будете використовувати. Краще брати мідь з "чесним" діаметром жили 0,51. Якщо брати менший діаметр жили чи біметал - в них більший опір, відповідно більше падіння напруги на самому кабелі, що зменшує відстань роботи даної схеми

2. Напруга та струм джерела живлення. Умовно - на більшій напрузі не так відчутний опір кабелю, як на меншій. Але це не означає що в кабель треба подавати 220В!!! Є стандарти, які дотримані в тій чи іншій мірі в приладах мікровата та інших фірм.

3. Також залежить від самої "понижалки", а точніше її ККД.

П.С. Є ще багато факторів, які міг забути, але головні - згадав.

http://microwatt.com.ua/usage/Exam/

Вам залишилось знайти теми на форумі, почитати сайт мікровата і зробити вибір.

[SuperSonic 19]

Звичайно що обмежується)

1. Якість і січення струмопровідних жил кабелю, який будете використовувати. Краще брати мідь з "чесним" діаметром жили 0,51. Якщо брати менший діаметр жили чи біметал - в них більший опір, відповідно більше падіння напруги на самому кабелі, що зменшує відстань роботи даної схеми

2. Напруга та струм джерела живлення. Умовно - на більшій напрузі не так відчутний опір кабелю, як на меншій. Але це не означає що в кабель треба подавати 220В!!! Є стандарти, які дотримані в тій чи іншій мірі в приладах мікровата та інших фірм.

3. Також залежить від самої "понижалки", а точніше її ККД.

П.С. Є ще багато факторів, які міг забути, але головні - згадав.

http://microwatt.com.ua/usage/Exam/

Вам залишилось знайти теми на форумі, почитати сайт мікровата і зробити вибір.



Спасибо агромное, Вы действительно очень помогли. Удачи Вам ;-)
