Посоветуйте антенну для RocketM2 на частоту 2472 мГц

[stivv 0]

Поставили на RocketM2 антенну AMO-2G13 на частоте на которую есть разрешение (2472) работает плохо выше или ниже по частоте значительно лучше. Помех на этой частоте нет.

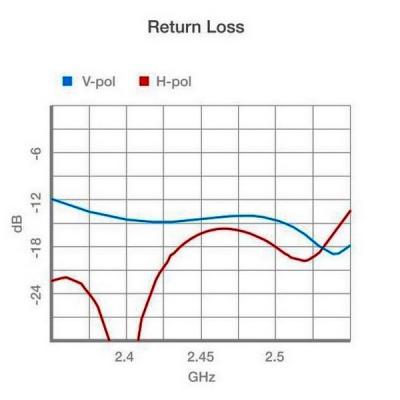

Судя по всему характеристики антенны не линейные в диапазоне 2300-2500 и худшие на 2472 что подтверждает график с сайта производителя.



Может у кого есть подобный опыт. Посоветуйте широкий сектор MIMO 2x2 с максимумом характеристик на 2472.

[-кабельщик- 13]

stivv , сначала давайте разберемся, что значит работает хуже... В чем это выражается?

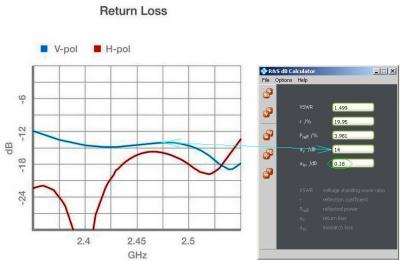

Картинка КСВ антенны от производителя, которую вы привели, ничего не подтверждает из сказанного вами. Согласно этой картинке на частоте 2472 КСВ вертикальной поляризации равен 1,5 (что дает 0,18dB потерь рассогласования на коротких пигтейлах). Это абсолютно нормально .

[Alex_E 852]

А что будем делать с КУ?

[stivv 0]





давайте разберемся, что значит работает хуже... В чем это выражается?

на частотах выше или ниже 2472 у клиентов выше уровень сигнала выше и стабильнее CCQ выше скорость соедиенеия

[-кабельщик- 13]

А что будем делать с КУ?

У вас есть картинка КУ для этой антенны на диапазон?

[-кабельщик- 13]







давайте разберемся, что значит работает хуже... В чем это выражается?

на частотах выше или ниже 2472 у клиентов выше уровень сигнала выше и стабильнее CCQ выше скорость соедиенеия



Епрст... ну давайте же наконец оперировать цифрами. На сколько выше уровень, у всех сразу или у некоторых и т.д. Сделайте несколько скринов с разными частотами (чтоб в одной картинке было видно уровни приема по всем клиентам и базе). Это будет безусловно полезной информацией для всех.

Абоненты у вас укладываются в 7-градусный лепесток антенны (какова высота подвеса антенны на БС, какова высота подвеса СРЕ у клиентов и расстояние до них)?

[stivv 0]





Епрст... ну давайте же наконец оперировать цифрами. На сколько выше уровень,

Точку тестируем, клиентов пока несколько удаление 3-5 км., в 7-градусный лепесток попадают, у клиентов НанобриджМ2 по всем картина примерно одинаковая, а именно:



на 2472 сигнал -78-80, шум -91, CCQ 35-65, скорость 6.5/6.5 - 39/19



на 2527 сигнал -71-76, шум -91, CCQ 85-100, скорость 130/52 - 150/52

[Земеля 729]







Епрст... ну давайте же наконец оперировать цифрами. На сколько выше уровень,

Точку тестируем, клиентов пока несколько удаление 3-5 км., в 7-градусный лепесток попадают, у клиентов НанобриджМ2 по всем картина примерно одинаковая, а именно:



на 2472 сигнал -78-80, шум -91, CCQ 35-65, скорость 6.5/6.5 - 39/19



на 2527 сигнал -71-76, шум -91, CCQ 85-100, скорость 130/52 - 150/52



попробуй на 2.340 и удивишься

а так, руки отбить монтажникам

при 3-4 км, сигналы -50  -60 вытягивают обычно. а у вас на пределе

Edited 2013-07-15 10:21:57 by Земеля

[stivv 0]





попробуй на 2.340 и удивишься

Другая частота не подходит так как есть разрешение на 2472. Помех на этой частоте нет.



Интересует какая антенна имеет максимум характеристик на 2472?







а так, руки отбить монтажникам

а что там может быть не так смонтировано?







при 3-4 км, сигналы -50  -60 вытягивают обычно. а у вас на пределе

в том то и дело? может пигтейлы брак? ставил из комплекта

[Alex_E 852]

вы не сможете так определить!

Каждая антенна имет свои параметры АЧХ.

Скажу больше, даже из одной партии, антенны все равно разные!

Для того чтоб ТОЧНО выбрать антенну с наилучшим резонансом на вашу частоту, нужен специальный прибор.

Ну или как вариант путем подбора.

[-кабельщик- 13]

вы не сможете так определить!

Каждая антенна имет свои параметры АЧХ.

Скажу больше, даже из одной партии, антенны все равно разные!

Для того чтоб ТОЧНО выбрать антенну с наилучшим резонансом на вашу частоту, нужен специальный прибор.

Ну или как вариант путем подбора.

С чего бы антеннам быть разными? Конкретно эту модель антенны не держал в руках и не измерял параметров, но судя по всему там та же технология печати на плате, что и в секторах UBNT. В этом случае разными антенны могут стать только в случае откровенного брака. К примеру, дефект печати дорожек, забыли засунуть рефлектор и .т.д.

Не нужно ничего ТОЧНО выбирать, нужна просто исправная антенна, у которой усиление соответствует даташиту во всем диапазоне.

stivv , может действительно пигтейлы недокрутили, а может монтажники завалили вам 7-градусный угол чуть вверх или вниз. Проверьте вертикальность антенны строительным уровнем.

Еще на всяк напомню, что у AMO-2G13 неравномерность круговой диаграммы достигает -3-4dB. Т.е. если абоненты массово с одной стороны, а подходящего сектора нет в наличии, есть смысл в правильной ориентации антенны (покрутить в смысле)...

А почему вы спрашиваете про широкий сектор? В каком угле находятся абоненты?

Edited 2013-07-15 12:42:24 by -кабельщик-

[stivv 0]

Абоньі гдето в 180 град но крайние близко может и 160 пойдет

[solets 0]

http://www.technotrade.com.ua/Products/RF-Elements_Sector_2G-13-120.php
