Схемотехніка телекомунікаційних блоків живлення

Recommended Posts

Сижу - нікого  не трогаю - дівки за перегородкою   ведуть шумну  розмову про  мужиків - ну а що їм робити .

Включив  Пающие труси  і  вирішив написати Вам.



Другим стандартом живлення в телекомунікаційних пристроях після  220 вольт перемінного струму є  48 вольт  постійного.



Про пристрої які перетворюють  220 вольт в  48  і буде вестись  розмова в даній гілочці.





Нас знову надурили   - ці блоки  налаштовані  не на 48 вольт  а на 52 .

тому що   в буфері стоять можуть стояти  свинцеві батареї  на 48 вольт (12вольт*4)

що також є не правильним  так як  52 вольта / 4 = 13 вольт

А  свинцева батарея   (по теорії)  хоче мати на  постійну підпитку  на рівні 13.8 вольта.  що в переводі  на весь блок батарей 13.8*4=55.2 вольта.

Але з практики    відомо що  при виставлені  на батареї 13.8 вольта  приведе до досить швидкого виходу батарей  з ладу

так як  ця напруга є максимальною  і  після досягнення варто відключити батарею  і дати їй спокій

От виробники виставляють  13 вольт  а  поруч на блоці живлення є   опори  з допомогою яких можна виставити  напругу  яка вам потрібна

а також  виставити струм   який буде видавати цей блок живлення  - так як  вони спокійно можуть  працювати в паралель  - коли декілька блоків без всяких розділювальних пристроїв працюють на одне навантаження.

От така передмова.



А тепер перейдемо до самої теми

Купили якось ZTE ZXD2400  він виявився не робочим  - мене зацікавило  і поліз  в інтернет шукати схему .

І найшов

http://www.crystalradio.cn/thread-404155-1-1.html



Як ви зрозуміли   що вся схемотехніка описана спрощеною китайською мовою

от це і викликало   моє бажання написати тут .....



продовження слідує .....




Share this post


Link to post
Share on other sites

На акумуляторах пишуть 13,6-13,8 В в буферному режимі. Типово я спостерігав 13,6В. Якщо холодно в приміщенні - варто зміститися до 13,8В. Хоча поріг газовиділення - 14.2В, так що 13,8 не мало би сильно пошкодити (уявіть собі як колись стрілочними приборами міряли...).

В деяких випадках (якщо подивитися осцилографом) виявляється що на тих 13,6В є коротенькі імпульси аж до 15В. От вони той акумулятор і гроблять (за рік-два).



Те що 52 В на холостому - можливо просто таке регулювання а може є схема для розподілення навантаження, без якої напруга трошки нижче мінімуму.

Share this post


Link to post
Share on other sites

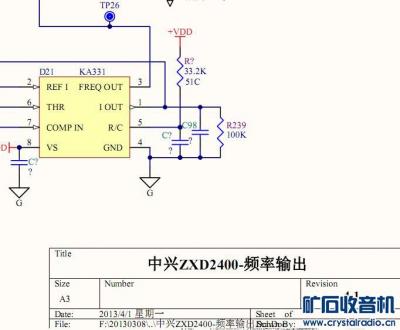

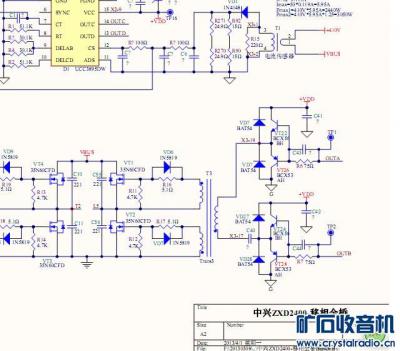

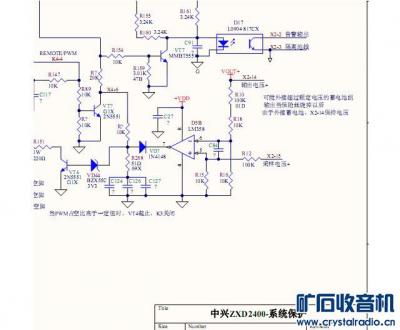

Дивлюсь до  мого допису добавили мініатюри з  вказаного форуму  - але це лишень  "огризки"



Більш менш повна інформація розкидана по тій гілці  і щоб  не  заставляти  читачів вивчати китайську :)

- кидаю  на мою думку повний набір схем  ZTE ZXD2400  які я повизбирував на тому форумі

мабуть що будуть доповнення  - так як ще треба  вибрати  всю текстовку  в якій є якась цікава інформація.





На рахунок  вибору  напруги  підзарядки свинцевих батарей  - це окрема  велика  тема

і є компромісом  між  часом життя батарей  і  енергією яку вони  віддадуть  в аварійній ситуації...

В цій темі  говорю лиш одне  - 13.8 вольта  це максимальна напруга  яку можна  подати на батарею

звісно пониження  цієї напруги навіть  до 13.5  значно  підвищить час життя батареї в буферному режимі.

ZTE-ZXD2400 China.zip

Edited by sirco

Share this post


Link to post
Share on other sites

"Не стріляйте  в піаніста - грає як вміє " :)  - а взагалі то Гугл винуватий   - майже нічого не виправляв  Як гуг переклав з спрощеної китайської  так і викладаю.





Текстовка до файлу  « ZTE zxd2400  інтерфейс карти.pdf »



Коннектор X1 MHDR2X10

X1-1

X1-2

X1-3    410V відбір проб 1

X1-4    410V відбір проб 2

X1-5    +15V Junior Power

X1-6    +15V Junior Power

X1-7

X1-8    MOS привід 1

X1-9    MOS привід 2

X1-10

X1-11 Первинний грунт

X1-12  Поточна вибірка

X1-13  малі Реле

X1-14  Виявлення мережі

X1-15  DC вибірки 1

X1-16  DC вибірки 2

X1-17

X1-18

X1-19  реле

X1-20



Коннектор X2 MHDR2X10

X2-1    дистанційний введення

X2-2    вихід сигналу тривоги

X2-3    цокольна ізоляція

X2-4    Частотний вхід +

X2-5    система заземлення G

X2-6    Поточний автобус J

X2-7    додаткове харчування +VAUX3

X2-8    система заземлення G

X2-9    Power Systems +VDD

X2-10  Power Systems +VDD

X2-11 негативний полюс харчування -5.1V

X2-12  реле

X2-13  I-F вихід

X2-14 вихід +

X2-15 регулятори вибірки

X2-16 Semi вибірки потоку

X2-17  система заземлення G

X2-18  система заземлення G

X2-19  Поточна вибірка +

X2-20  Поточна вибірка -



Коннектор X3 MHDR2X10

X3-1    Трансформатор струму +

X3-2    Трансформатор струму +

X3-3    T4 Drive +

X3-4    T4 Drive +

X3-5    T4 Drive -

X3-6    T4 Drive -

X3-7

X3-8    Великий привід вентилятора

X3-9

X3-10

X3-11  Power Systems +VDD

X3-12  Power Systems +VDD

X3-13 вихід негативний

X3-14 вихід негативний

X3-15

X3-16

X3-17  T3 Drive +

X3-18  T3 Drive +

X3-19  T3 Drive -

X3-20  T3 Drive -





Коннектор X4 -- Х4-1 -- WBJK   зовнішній інтерфейс



Х4 -1 дистанційний введення REMOTE

Х4 -2   вихід сигналу тривоги ALM

Х4 -3   цокольна ізоляція COM

Х4 -4   сигнал Reign ONLINE

Х4 -5   Частотний вхід PWM

Х4 -6   Сигнал струму шини SHAREBUS (зовнішнє посилання?)

Х4 -7   немає підключення

Х4 -8   експорт I-F



(текстовка внизу схем)

Зовнішні комунікації випускний пластини Роз'єм об'єднавчої плати Зовнішні контакти

11: Коли вхід високою, вимкніть живлення

12: Коли вихід ненормально, контакти з низьким опором

14: На платі MAIN підключіть COM

15: Вимоги до 5V вхідний амплітуди PWM

17: вихідна частота 100 Гц / A



Х4  Гніздо панелі дисплея

Х4-1    Power Panel

Х4-2    вихідний струм

Х4-3    вихід сигналу тривоги

Х4-4    панель заземлення

Х4-5    Перевантаження по струму індикації

Х4-6    індикація виходу



Х8 Роз'єм вентилятора 1



Х5 Роз'єм вентилятора  2





ZTE ZXD2400 інтерфейс карти.doc
