Авто коррекция обратной полярности витой пары

[4erTiLa 4]

Авто коррекция обратной полярности витой пары в DES 1016D как эту функцию понять?



Характеристики:

16 портов 10/100 Мбит/с с автоопределением MDI|MDX

Все порты поддерживают полу/полнодуплексный режим

Управление потоком для предотвращения потерь данных (полный дуплекс)

Динамический буфер данных для каждого порта

Автообучение конфигурации сети

Схема коммутации "store-and-forward"

Авто коррекция обратной полярности витой пары



http://www.dlink.ru/ru/products/1/33_b.html

[CrIS.Net 0]

Авто коррекция обратной полярности витой пары в DES 1016D как эту функцию понять?



Характеристики:

16 портов 10/100 Мбит/с с автоопределением MDI|MDX

Все порты поддерживают полу/полнодуплексный режим

Управление потоком для предотвращения потерь данных (полный дуплекс)

Динамический буфер данных для каждого порта

Автообучение конфигурации сети

Схема коммутации "store-and-forward"

Авто коррекция обратной полярности витой пары



http://www.dlink.ru/ru/products/1/33_b.html

разбирает прямой и кроссоверный кабель

[4erTiLa 4]

прямой эт я так понял как обично обжимают с свича в свич или нет? + что такое кроссоверный? Подскажите пожалуйста

[4erTiLa 4]

прямой эт я так понял как обично обжимают с свича в свич или нет? + что такое кроссоверный? Подскажите пожалуйста

[NickUA 1]

прямой, это когда на обоих концах кабеля коннекторы обжаты одинаково, кроссовер - на одном из концов прием-передача перевернуты. http://www.hub.ru/archives/409

[straus 82]

разбирает прямой и кроссоверный кабель



Ответ неверный. Так называется автокоррекция, если перепутаны местами провода в паре RX.

А то, что ты сказал, называется Auto MDI-X (в первой строчке характеристик).

[fenix-vt 81]

Ответ неверный. Так называется автокоррекция, если перепутаны местами провода в паре RX.

А то, что ты сказал, называется Auto MDI-X (в первой строчке характеристик).

по витой паре сигнал идет симметричный. поэтому полярность в парах значения не имеет. т.е. "перепутать" их можно, но разбираться с перепутками не надо. (при этом я все равно пропагандирую обжим по стандарту!!!)



"Авто коррекция обратной полярности витой пары" -- это просто косячный перевод "Auto MDI/X".

Так что ответ правильный, свич сам прием с передачей вычисляет, т.е. не важно, прямым или кроссовером включать.



P.S. хотя в перечне фич явно указано "с автоопределением MDI|MDX"... ну тогда не знаю, что там китайско-русский переводчик имел ввиду, но все равно, сигнал симметричный, поэтом корректировать ничего там не надо.

[Rst7 0]

но все равно, сигнал симметричный, поэтом корректировать ничего там не надо.



Не совсем так. Коррекция выполняется, просто устройства, которые эту коррекцию производить не умеют, давно не выпускаются. А в описании фича осталась с каких-то древних времен.



Хотя, есть один камень (это не свич, а так, микросхема MAC+PHY), у которого в описании ошибок кристалла прямо написано что автокоррекция не работает (и действительно, не работает).

[fenix-vt 81]

Не совсем так. Коррекция выполняется, просто устройства, которые эту коррекцию производить не умеют, давно не выпускаются. А в описании фича осталась с каких-то древних времен.



Хотя, есть один камень (это не свич, а так, микросхема MAC+PHY), у которого в описании ошибок кристалла прямо написано что автокоррекция не работает (и действительно, не работает).





ну, не то что я хочу спорить...

но в далеком 1996 году мне довелось строить первую, пожалуй, в нашем городе, СКС на витой паре. ХАБы 10 мегабит/с. (про свичи тогда никто думать не смел в провинциальных городах). так вот, я уже тогда знал, что сигнал симметричный. и проверял. работает, даже если бело-оранжевый поменять с оранжевым.



и на 3комах старых управляемых (которые не знают, что такое автокоррекции и автоопределение МДИ), когда только начинал свой бизнес, тянули все на пресловутой "пэшке"... кто-то разбирался чтоли, где там +, где - ?!

а ну скажите? втыкали просто очень, с одной стороны красные на 1,2 контакт разъема, белые на 3,6... а с другой стороны наоборот.



вспоминайте, вспоминайте.... )))) это наша история....



физика кодировки проста -- есть сигнал (есть напряжение) -- 1. нет сигнала -- 0.

когда меряем напряжение, полярность до одного места. вернее ее нет, потому что ток там переменный.





P.S. то, что мне в многолетней практике не доводилось встречать чего-то не означает, правда, что этого нет. может, и есть устройства, которые переставленные провода в паре не воспринимают. но честно -- видел столько всякого ... скажем прямо... дерьма в своей жизни... и все работало

как говорится, суслик есть, даже если его не видно

[fenix-vt 81]

Кстати, тут есть подтверждение косвенное, этому.



Далее необходимо определиться с "парами". В П-296 проводники равноценны (скручены все четыре вместе). Но понятно, что парой будут именно противолежащие (через условный центр кабеля). На большинстве версий кабелей П-2ХХ есть окраска (розовая, зеленая, синяя), которая упрощает дело.



В витой паре то же все просто - пары имеют цветную маркировку. Какие именно пары соединять между собой - не важно (лишь бы соединены были именно пары). Стандарта нет, физической разницы нет. Желательно лишь придерживаться "фирменных" цветовых сочетаний - это облегчит обслуживание.

[Rst7 0]

Кстати, тут есть подтверждение косвенное, этому.



Ох, Фома-неверующий

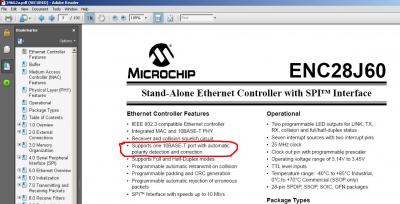

Вот первая страничка описания упомянутого чипа:

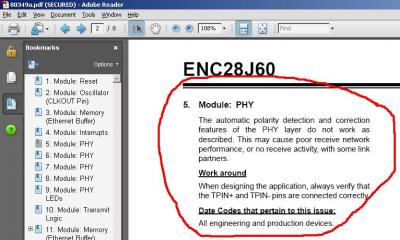

Как видите, заявлена автокоррекция. Но нанятые индусы "ниасилили" исполнить заявленное, и вот в описании ошибок (официальный документ, Errata, на этот же чип) мы видим:



Причем, это Errata от ревизии кремния B7. А перед этим были ревизии 1...6. И везде одна фигня.



Я вообще это к тому, что лучше жать как положено, не факт, что в применяемом оборудовании все хоккей. Кстати, стандарт IEEE802.3 требует нечувствительности к полярности только от оборудования 1GE, а автокоррекция на оборудовании 10/100M - исключительно инициатива производителей этого дела.

[mr.Dream 164]

так вот, я уже тогда знал, что сигнал симметричный. и проверял. работает, даже если бело-оранжевый поменять с оранжевым.

тут то ты не прав. по витой паре он идет дифференциальный, который превращается в него туда и обратно с помощью тарнсфоматоров.



Рассмотрим пример. Из буфера на трансформатор подается "единица", то есть напряжение какое то пороговое. В результатате на выходе трансформатора будет такое: на целом проводе "+", на полосатом "-". Этот сигнал идет себе да идет по проводу, и заходит в другой трансформатор. В результате на его выходе появляется какое то положительное напряжение (мы себе запомнили, что для буфера положительное это единица). А что будет, если провода пары поменять местами? Будет какое то отрицательное в результате, которое назвем "ноль". И если бы не та коррекция, то связи бы просто не существовало между устройствами, так как в промежутке между стартовым и стоповым битом был бы "бред", а не какая то полезная информация.

Коррекция полярности - это просто защита от дурака, а MDI\MDX это как бы удобство чтобы не переделывать прямой и перевернутый кабель. Но я за то, чтобы это все не делали в устройствах, и они от этого стоили на бакс дешевле



п.с. своего времени наткнулся на сетевую карту, которой пофиг ваще как обжать кабель))) главное чтобы исползовались 1-2-3-6 контакты ))
