ГСМ ребуталки

[DIVER 0]

в общем кому потребуется - стучитесь.

[alk0v 21]

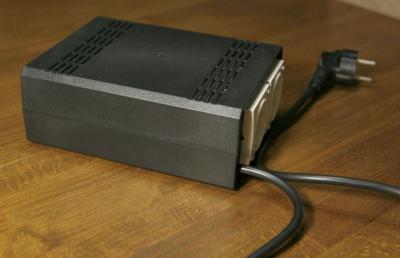

Немного инсайдерской информации )) Готов прототип новой версии нашего GSM-ребутера.





Учтя пожелания из моего опроса получился следующий девайс:

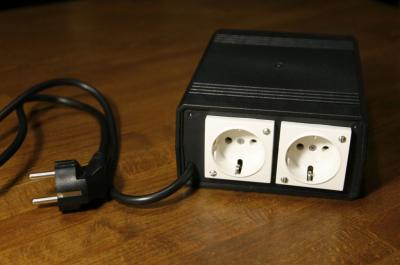

1. Две стандартных розетки, будут управляться по смс командами 1 off, 1 on, 1 reboot для первой розетки и 2 off, 2 on, 2 reboot соответственно для второй.
2. Информирование по смс и звонком о пропадании питания на самом устройстве

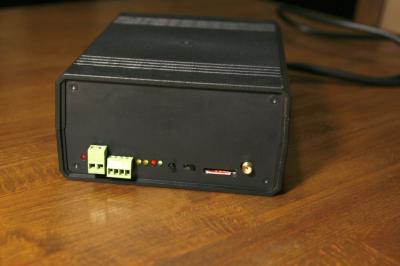

3. Отдельный вход для мониторинга наличия 220В до UPS-а (двойной зеленый разъем на фото)
4. Два входа для подключения датчиков "сухой контакт" как то герконы на шкаф, датчики движения, датчики дыма и прочее. (4-пиновый зеленый разъем на фото)
5. Светодиоды показывают: (на фото слева на право) красный - наличие 220 до UPS-а, два желтых - состояние выходов (розеток), красный - служебный, показывает работу прибора, зеленый - GSM, показывает регистрацию в сети.
6. Кнопка "reset" используется для запуска устройства после включения, переключатель для отключения аккумулятора при транспортировке и смене сим-карты (аккумулятор на 500 мАч расположен под платой).
7. Держатель сим-карты push-eject, не требует разборки корпуса как в первой версии
8. Разъем для внешней GSM-антенны. Может устанавливаться опционально, для использования в местах с плохим приемом. Внутри есть печатная антенна.

Программная часть может быть адаптирована в пределах разумного под требования заказчика.

На данный момент это прототип, было заказано 10 пробных плат, найдены мелкие баги, не влияющие на работу устройства в целом. Сейчас проходит фаза дописывания прошивки и тестирования, если новые баги не будут найдены, недели через 2 планируем заказ полноценной партии плат.



Спасибо за внимание ))

Відредаговано 2013-09-02 18:48:12 alk0v

[DIVER 0]

да, такое уже сильно будет отличатся от ценника в 500 или 600 грн.



кстати, полосковая линия на антенну выполнена с нарушениями всех правил....

как ни печально но там КСВ будет шкалить..

Відредаговано 2013-09-02 08:50:56 DIVER

[alk0v 21]

Поверьте, цена сильно отличаться не будет. Сегодня просчитаю комплектующие, озвучу предварительную цену. Данная полосковая антенна нормально работала из двухстенного климатического ящика металлического. Еще в первой версии эти антенны использовались, проблем с приемом не было.

[DIVER 0]

 сама антенна может и правильная, а вот подвод к ней явно не 50 Ом.  отсюда КСВ...

[mainpanisher 7]





нужно решение-модуль в едином корпусе?

да. и как вариант и версия в 1 юнит корпусе, но как вариант



вот такое интересует? есть и такие варианты, но стоимость. gsm_remote_power_switch_20101101_1776140937_800.jpg



Интересует в таком исполнении,

подробно:

- 19"

- 5-6 розеток,

- суммарная мощность 2500Вт <

- удлинитель GSM антенны,

- отдельный кабель для мониторинга пропадания 220В (так как данное устройство будет включено в упс)

- мониторинг температуры, "страничка на веб у термометра"

- дтмф, смс уведомление о пропадании/восстановлении 220В и о превышение температурного диапазона,

- возможность отключить/включить/ребутнуть каждую розетку отдельно,

- количество 1 шт.

сколько будет стоить?

Відредаговано 2013-09-03 10:18:11 mainpanisher

[alk0v 21]



- количество 1 шт.

сколько будет стоить?

Одна штука будет стоить очень дорого.

[mainpanisher 7]





- количество 1 шт.

сколько будет стоить?

Одна штука будет стоить очень дорого.



озвучьте цену, можно в ЛС, как вам удобней

[DIVER 0]

могу такое собрать на 5 розеток, управление дтмф,  220В сообщит...

но нет корпуса, нужно покупать, и он таки не бюджетный этот корпус.

могу поискать.

Интересует в таком исполнении,







подробно:

- 19"

- 5-6 розеток,

- суммарная мощность 2500Вт <

- удлинитель GSM антенны,

- отдельный кабель для мониторинга пропадания 220В (так как данное устройство будет включено в упс)

- мониторинг температуры, "страничка на веб у термометра"

- дтмф, смс уведомление о пропадании/восстановлении 220В и о превышение температурного диапазона,

- возможность отключить/включить/ребутнуть каждую розетку отдельно,

- количество 1 шт.

сколько будет стоить?



[alk0v 21]

и веб-страничка будет? ))  oko вроде такого не умеют

[DIVER 0]

не умеет?

как раз око первые начали делать с вебстраницей информации - типа температура, отключения 220в и т.д.

[DIVER 0]




Учтя пожелания из моего опроса получился следующий девайс:



1. Две стандартных розетки, будут управляться по смс командами 1 off, 1 on, 1 reboot для первой розетки и 2 off, 2 on, 2 reboot соответственно для второй.
2. Информирование по смс и звонком о пропадании питания на самом устройстве
3. Отдельный вход для мониторинга наличия 220В до UPS-а (двойной зеленый разъем на фото)
4. Два входа для подключения датчиков "сухой контакт" как то герконы на шкаф, датчики движения, датчики дыма и прочее. (4-пиновый зеленый разъем на фото)
5. Светодиоды показывают: (на фото слева на право) красный - наличие 220 до UPS-а, два желтых - состояние выходов (розеток), красный - служебный, показывает работу прибора, зеленый - GSM, показывает регистрацию в сети.
6. Кнопка "reset" используется для запуска устройства после включения, переключатель для отключения аккумулятора при транспортировке и смене сим-карты (аккумулятор на 500 мАч расположен под платой).
7. Держатель сим-карты push-eject, не требует разборки корпуса как в первой версии
8. Разъем для внешней GSM-антенны. Может устанавливаться опционально, для использования в местах с плохим приемом. Внутри есть печатная антенна.



Хотите раскритикую ? из собственной многолетней практики:



1) не вижу батареи питания на случай пропадания 220В(не у всех супербесперебойники), такой огромный корпус, что даже 12В свинцовую можно ставить.

тем более подключение датчиков движения и прочих энергопотребляющих - этого требует, охрана должна быть в течение минимум суток при пропадании 220В.

это правило у вас не будет соблюдаться.

2) 5В внутрисхемное имеет смысл только в модульных конструкциях  применять, тем паче 5В реле потом показывает что ошибка была, вы уже не введете туда аккум 3,7, реле ставят на 12В - сразу множество проблем решается.

3) огромная ошибка использовать питание от 220в на общей плате, нужно ставить или отдельную плату, или отдельный внешний блок питания-адаптер который пользователь может легко заменить на любой другой адаптер 11-15В если выйдет из строя схема питания 220В. Ведь именно питание в основном выходит из строя, после удара молнии поблизости и т.д., опять же далеко не все будут от бесперебойника питать такие устройства.  Блоки питания - это "расходный материал".

У вас же получится любой чих  по блоку питания - и нужно возвращать в ремонт или морочится с пайкой самому на месте.

4) антенна, я уже писал, сама антенна вероятно правильная, а вот подвод к ней - абсолютно ошибочный, там согласования нет, представьте себе 50Ом выход GSM и 200 Ом линия связи, потом опять 50 Ом вход антенны..  это же 900МГц !

5) не вижу нормальных электролитов возле модуля SIM900 по питанию, но это ваше дело, потом обратите внимание.



это все вылезет потом, в процессе эксплуатации, сейчас даже смысла нет обсуждать, пока все красиво выглядит

[alk0v 21]

Уважаемый, я понимаю Ваш порыв, мы вроде как даже конкурируем, а здоровая честная конкуренция - успех развития. ))

То, что Вы не видите аккумулятора не означает, что его там нет. Читаем внимательно пункт 6 из приведенного описания, которое Вы цитируете. Первые два пункта критики игнорируем.

С отдельными БП был опыт, негативный, время покажет.

Так как Сим 900 питается от аккумулятора, который не видно, достаточно 100 мкФ, которые там стоят.

Я конечно еще не научился определять волновое сопротивление линии на глаз, антенну протестируем еще.

В любом случае спасибо за интерес, плат заказали всего 10 штук пробных, как раз чтобы выявить проблемные места.

Відредаговано 2013-09-09 05:50:08 alk0v

[DIVER 0]

Я конечно еще не научился определять волновое сопротивление линии на глаз, антенну протестируем еще.



для этого программы есть, все разработчики на sim900 с ними знакомы..



вы же понимаете, если  чисто конкурент - то не обращал бы внимание на вышеозвученное.

так что зря...

Відредаговано 2013-09-09 06:43:53 DIVER

[alk0v 21]



Я конечно еще не научился определять волновое сопротивление линии на глаз, антенну протестируем еще.



для этого программы есть, все разработчики на sim900 с ними знакомы..



вы же понимаете, если  чисто конкурент - то не обращал бы внимание на вышеозвученное.

так что зря...



Тогда прошу простить. Спасибо за советы.

[-кабельщик- 13]

alk0v , жестко вы с блоком битания обошлись. Места навалом, но зачем-то выкинули всю фильтрацию на входе и на выходе. Предохранителя и варистора нет, или просто на фотке не видно? Зачем ключ в D-PAK корпусе?, его менять неудобно (а рано или поздно придется), и он дороже аналогичного в TO-220 корпусе.

[DIVER 0]

там не выкинули, там просто выполнили бп смотря в  даташит микросхемы импульсного бп, вот и все....

без лишних заморочек.

 Места навалом, но зачем-то выкинули всю фильтрацию на входе и на выходе.

Відредаговано 2013-09-25 05:32:30 DIVER

[DIVER 0]

Еще такие есть, на три розетки:



[DIVER 0]

 на фото вверху до 1кВт  каждая розетка.

[ArcanaWarrior 0]

на три розетки будут делаться некоторое количество.

Могу сделать:

- три розетки

- датчик температуры

- как опция - контроль пропадания 220В.(аккумулятор внутри)

Добрый день, нужен дивайс на 2 розетки с пинговалкой и ГСМ модулем, контролируемый через звонок телефона.

Сервер мой находится на вышке, на улице, температура там постоянно менятся в зависимости от времени года, в ящике всегда сухо, стоит инвертор с аккумом на 100 ампер часов (гелевый)

Ваш дивайс прихотлив к перепаду температуры?

Написал в ЛС свой номер телефона, прошу позвонить, срочно нужен ребутер.

Відредаговано 2014-09-01 08:41:08 ArcanaWarrior

[DIVER 0]

Пинговать он не умеет, только вкл-выкл с вашего телефона. может работать при минусовых температурах, надежный аппарат.

[Kubrak78 0]

Доброго дня. Подскажите, пожалуйста, кто работал с этой моделью: http://digital-world.in.ua/index.php?productID=1091 . В ней датчик температуры есть?

Заранее спасибо.

[DIVER 0]

 В ней датчик температуры есть?



нет конечно, это же китай, притом дохнут они шо мухи...

[FTTH_VN 59]

To ALL интересны только ГСМ ребуталки или езеренет тоже?

Какой функционал был бы востребован от таких девайсов? Веб интерфейс? snmp ? Температуру ? Заряд/Разряд  АКБ? Потребляемую нагрузку ? Количество управляемых розеток в девайсе ? Цена ?

Відредаговано 2015-02-03 21:06:07 FTTH_VN

[twg 871]

принимаются заявки на изготовление GSM ребутера под Ваши требования

цена будет приятная

Прошло много времени, актуально ли сейчас?

Кто пользовался? поделитесь отзывами плиз.
