Частный сектор, GPON или FTTH посоветуйте...

[skybetik 134]

Нормальный такой себе боевой комплекс

[Icelips 9]

сняли ее и всунули ибп

[FonOdinus 92]

Куда это все добро разварено?

[Icelips 9]

чс подключаем так

[rsst 406]

именно поэтому я не хочу FTTH....

[Icelips 9]

если честно то уже надоело варить оптику в таких количествах но пон пока освоить нет времени ...

[Кузьменко. 15]



підключаю за 100 баксів

термін окупності населеного пункту 6 місяців!

покриття 66%

чистий FTTH



ціна порта+SFP+Медік = $50 + кабель $10

$100-$60=$40

Еще и $40 (40% от стоимости) зарабатываете с каждого подключения?

Респект!

так виходить )



замість лент на опори даю дріт оцинкований 3мм, він коштує 43 копійки на опору! (вже 2 роки)

свіч 3200-28f: $405 / 27(28й порт аплінк) = ціна порта 15 + медік 20.5 + sfp 10 + пачкорд оптичний $3= $48.5

2 зажими $4 кабелю максимум використовується на $15 отже залишається $30



але буває і 45 залишається, тому 40 в середньому

Відредаговано 2013-04-08 20:09:59 Кузьменко.

[Гайджин 574]

Ну я так и знал, что опять жопа в расчетах. - А кабель распределительный и магистральный где? А муфты где?

Или Вы мне сейчас опять про разные статьи расходов рассказывать начнете? - Сразу говорю, если да - то не стоит, ибо это просто смешно.

Відредаговано 2013-04-08 21:35:44 Гайджин

[Гайджин 574]

Запас создаем только для одной улицы из 3-х? Даже не хочу спорить. Запас в 16 абонентов (25% ресурсов) будет ждать Юрьего дня?

Ипануться в пень башкой - да чего же все так тяжело то? Я же вроде бы внятно излагаю - одним ПОН портом (1/64) сразу закрываем 3 улицы емкостью 24 хатынки с коэффициентом проникновения 66%. При этом имеем возможность две из трех улиц проапгрейдить до 100% проникновения. В случае необходимости достич 100% проникновения и на третьей улице нужно задействовать еще один порт ПОН - и это возможно, если заложить некоторый запас волокон между местом гнездования ОЛТа и этим районом ЧС. Если карта легла так, что ничего апгрейдить не надо, то оставщиеся 16 слотов можно увести еще на одну улицу.

Давайте по-честному. Все проблемы исключительно из-за того, что PON не предназначен для частичного покрытия района. PON нужно рассчитывать и строить из расчета 100% проникновения (включая дачи, сараи, дома на 2-3 входа и т.д.). Вот при таком подходе для моего примера улицы из 24 домов все будет в шоколаде - на нее просто нужно будет завести и сразу установить сплиттеры из расчета подключения 32 абонентов. А если на улице будет 33 дома - то из расчета 64 абонента.

По честному? - Вы уверены что Вы не обидитесь? Просто Вам жуют жуют, а Вы все никак проглотить не можете.

Вы поймите - Вас не уговаривают строиться на ПОНе. Вообще то, что вы полезли в ЧС - это Ваше личное сексуальное горе, ибо там нихрена не айс. И именно это было лейдмотивом моих сообщений.



p.s. здается мне что эта тема плавно перетекает вот в это - очень похоже...

Відредаговано 2013-04-08 21:42:50 Гайджин

[Гайджин 574]



У меня вот какой вопрос.



Пусть будет район в котором подключилось из 256 ПОН абонентов только 150...200 абонентов.

В силу своей географии, на "ветках" находится от 30 до 50 абонентов.



Какая максимальная скорость на прием/передачу будет у абонента?

Как работает оборудование с мультикастом?



С ПОНом пока не работали.

Апну свой вопрос. Кто подскажет?

Если речь о БДкоме, то мультикаст работает - хоть и конфигуриться странно.

Что же касается скоростей, тот я думаю что нормально все будет со скоростями - с мультиплексируется.

Відредаговано 2013-04-09 05:54:54 Гайджин

[Кузьменко. 15]

Щоб хто не казав, але Петров непогану штуку пропонує!



можна живити свічі прямо з лінії електропередач! Якщо проект коштує 3к грн. на весь населений пункт!

і до абонів, що підключені до одного фідера (КТП) проводити окреме волокно, КТП на село може бути до 10, отже 12 волокнами можна без проблем покрити все село і ніякого ПОНу і ніяких обжемежень з сигналами, розгалужувачами...



один свіч Длінк оптичний зможе покрити тих самих 250 людей



єдине, що гроза, але для того робити заземлення і повинно все бути гуд!

Відредаговано 2013-04-09 10:15:11 Кузьменко.

[rsst 406]

єдине, що гроза, але для того робити заземлення і повинно все бути гуд!



IMHO  у оптики это одна из основных фич - уйти от этого головняка...

[Кузьменко. 15]

бж може згоріти як дома, бо його не витягнуть з розетки так і на опорі!!!!

[Гайджин 574]

Щоб хто не казав, але Петров непогану штуку пропонує!



можна живити свічі прямо з лінії електропередач! Якщо проект коштує 3к грн. на весь населений пункт!

і до абонів, що підключені до одного фідера (КТП) проводити окреме волокно, КТП на село може бути до 10, отже 12 волокнами можна без проблем покрити все село і ніякого ПОНу і ніяких обжемежень з сигналами, розгалужувачами...



один свіч Длінк оптичний зможе покрити тих самих 250 людей



єдине, що гроза, але для того робити заземлення і повинно все бути гуд!

Если честно, то как то сумбурно Вы изложили свою мысль - понять суть не удается.

Поэтому хотелось, что бы расшифровали смысл фразы выделенной жирным шрифтом.

[Кузьменко. 15]



Щоб хто не казав, але Петров непогану штуку пропонує!



можна живити свічі прямо з лінії електропередач! Якщо проект коштує 3к грн. на весь населений пункт!

і до абонів, що підключені до одного фідера (КТП) проводити окреме волокно, КТП на село може бути до 10, отже 12 волокнами можна без проблем покрити все село і ніякого ПОНу і ніяких обжемежень з сигналами, розгалужувачами...



один свіч Длінк оптичний зможе покрити тих самих 250 людей



єдине, що гроза, але для того робити заземлення і повинно все бути гуд!

Если честно, то как то сумбурно Вы изложили свою мысль - понять суть не удается.

Поэтому хотелось, что бы расшифровали смысл фразы выделенной жирным шрифтом.

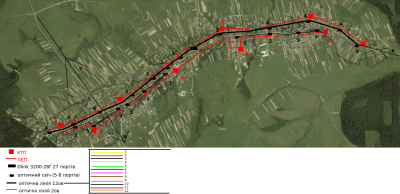

На малюнку реальний район, реальний проект! Довжина магістралі в селі 0 - 5.5км.





КТП - це трансформатор, якщо його вирубати, то струму немає нівкого, хто підключений до нього!





в центрі свіч ДЛінк 28 портів (27 + 1 аплінк)



Отже використано 4 волокна в один бік і 5 волокон в інший бік, залишається волокно на аплінк між селами (2 ов), а також ведемо аплінк в наступне село (2ов), де в центрі також ставимо серверну

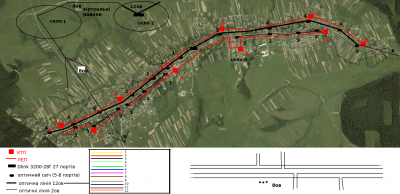

або ведемо всі 8 волокон в наступне село, а потім ще в наступне виходить таке:



Відредаговано 2013-04-09 20:38:12 Кузьменко.

[Гайджин 574]





Если честно, то как то сумбурно Вы изложили свою мысль - понять суть не удается.

Поэтому хотелось, что бы расшифровали смысл фразы выделенной жирным шрифтом.

На малюнку реальний район, реальний проект! Довжина магістралі в селі 0 - 5.5км.

КТП - це трансформатор, якщо його вирубати, то струму немає нівкого, хто підключений до нього!





Что такое ТП, КТП, РП, ГПП, ЗРУ, ОРУ, АВР, АПВ, АЧР и т.д и т.п. я знаю.

И что протяженность ВОК на столбах 5.5 км - верю.

Однако что такое "оптический свич 5-8 портов" для меня остается загадкой - это коммутатор с 5-8 SFP или где?

Так же хотелось бы уточнить - черные циферки возле черных же кружочков это номера волокон или что?

Відредаговано 2013-04-09 21:10:01 Гайджин

[Кузьменко. 15]





Если честно, то как то сумбурно Вы изложили свою мысль - понять суть не удается.

Поэтому хотелось, что бы расшифровали смысл фразы выделенной жирным шрифтом.

На малюнку реальний район, реальний проект! Довжина магістралі в селі 0 - 5.5км.

КТП - це трансформатор, якщо його вирубати, то струму немає нівкого, хто підключений до нього!



Что такое ТП, КТП, РП, ГПП, ЗРУ, ОРУ, АВР, АПВ, АЧР и т.д и т.п. я знаю.

И что протяженность ВОК на столбах 5.5 км - верю.

Однако что такое "оптический свич 5-8 портов" для меня остается загадкой - это коммутатор с 5-8 SFP или где?

Так же хотелось бы уточнить - черные циферки возле черных же кружочков это номера волокон или что?

чорні цифри - це номери волокон, все правильно! З одного волокна робимо одну оптичну підмережу, (до 6 комутаторів в гілку як і рекомендовано протоколом TCP/IP) всі комутатори заживлені від одного КТП, якщо вирубати КТП, не буде ні світла ні інтернету у абонів!



5-8 комутатор SFP або такий: http://ic-line.ua/images/content/converter/a-gear/MC-235X26W(2).jpg, якщо є бажання робити заземлення і підключати витою парою!

Відредаговано 2013-04-09 21:32:16 Кузьменко.

[Гайджин 574]

5-8 комутатор SFP або такий: http://ic-line.ua/images/content/converter/a-gear/MC-235X26W(2).jpg, якщо є бажання робити заземлення і підключати витою парою!

Ага. Теперь понял.

Только вот у меня для Вас печальное известие - то что Вы построили конечно же имеет право на жизнь (я уже вспоминал классиков - "кому и кобыла невеста"), но в приведенном Вами примере - "один свіч Длінк оптичний зможе покрити тих самих 250 людей" не выполняется. Покрытие обеспечивается за счет 23 коммутаторов, один из которых ДЛинк, а остальные многопортовые медиаконверторы.

Более того, Ваша сеть не имеет никакого отношения к данной теме - потому как у Вас ни GPON, ни FTTH, а какой то FTTP (Fiber to the pole). Ну а в хату все равно идет медь.



Я конечно понимаю, что сеть выполнена максимально бюджетно, но извините, никому не могу порекомендовать так строить - разве что врагу. У Вас мало того, что коммутаторы доступа со столбов питаются, так они еще и в "колбасу" соединены.

Відредаговано 2013-04-09 21:51:11 Гайджин

[Кузьменко. 15]

замість медюків ставимо оптичні комутатори 5-8 портів і залежність тільки від бж, які живляться з ЛЕП

і в такій зв’язці простіше знайти причину, ніж в гілці GePON, де 64 абони



в мене так не побудовано, це як один з можливих варіантів



а населений пункт вибрав той, в якому знаю, де розташовані КТП

Відредаговано 2013-04-09 22:11:49 Кузьменко.

[Гайджин 574]

замість медюків ставимо оптичні комутатори 5-8 портів і залежність тільки від бж, які живляться з ЛЕП

"Оптический коммутатор" - это коммутатор с "оптическим" а не "медными" портами. - Т.е. вы похоже термины путаете.

Насколько я помню "железа" с SFP такого размера нет, да если бы и было, то стоило бы не вкусно.

в мене так не побудовано, це як один з можливих варіантів

Стремный вариант.

FTTH - он как и PON тоже пассивный, и так же как и PON подключается оптикой прямо в дом.

То что Вы нарисовали не FTTH.

а населений пункт вибрав той, в якому знаю, де розташовані КТП

Да какая разница где они располагаются - можно было вообще от фонаря нарисовать, лишь бы идея присутствовала.

[][-RaY 387]

Я сейчас ЧС тоже на таких конвертерах перестраиваю, питание "реверс пое" от абонентов(хоть от 1 хоть от всех) дешего, сердито, под пппое с изоляцией портов на конвертере самое то получается, если вокруг на каждом столбе по свитчу и подключение бесплатное.

[Гайджин 574]

Артем, звездой или тоже в колбасу?

А если мультикаст случится?

[Кузьменко. 15]

треба Владу дати ТЗ, може щось з того і вийде!



зробити аналог 5-8 портового свіча, але з оптичними портами, без SFP, а з готовими модулями!

[Гайджин 574]

треба Владу дати ТЗ, може щось з того і вийде!

 зробити аналог 5-8 портового свіча, але з оптичними портами, без SFP, а з готовими модулями!

Даже если и выйдет, то это будет очень специализированное нишевое решение, которое массовым спросом пользоваться не будет - сами принципы построения сети так как Вы предлагаете, нарушают все писаные и не писаные каноны.

[Petrov 7]

>Чорні цифри - це номери волокон, все правильно! З одного волокна робимо одну оптичну підмережу, (до 6 комутаторів в гілку як і рекомендовано протоколом TCP/IP) всі комутатори заживлені від одного КТП, якщо вирубати КТП, не буде ні світла ні інтернету у абонів!


>5-8 комутатор SFP або такий: http://ic-line.ua/images/content/converter/a-gear/MC-235X26W(2).jpg, якщо є бажання робити заземлення і підключати витою парою!

Хорошая схема! Огромный плюс этой схемы - возможность устанавливать оконечные клиентские свичи только по мере необходимости. Есть клиенты - ставим свитч. Нет клиентов - не тратим деньги.

На самом деле вариантов клиентского свича много. Считать нужно по стоимости порта.
1. Многопортовый медиаконвертор - стоимость порта около 50 гривен. Но это медь.
2. SFP-свитч 8-10 портов - стоимость порта 150 гривен+SFP-модуль 40грн = 190 грн
3. Свитч на 8 медных портов и 2 оптических порта - стоимость порта 50 гривен+медиаконвертор 200грн = 250 гривен.

Ужасы питания оборудования от столба очень сильно преувеличены. Да, бывают наводки на сеть 220 вольт, но они переносятся гораздо легче, чем наводки на сигнальную медь. Все-таки есть разница между 220 вольтами в силовой сети и 1 вольтами в сигнальной меди.
Иначе бы в каждую грозу в хатах горело бы все, что включено в розетку - блоки питания в бытовой аппаратуре такие же точно, как в свитчах. У нас был случай, когда молния попала клиенту прямо в дом. Да так попала, что отвалился кусок КИРПИЧНОЙ стены. В хате погорела часть бытовых приборов, но оптический свитч на соседнем столбе остался целым.

Відредаговано 2013-04-10 07:27:16 Petrov
