Від Alex_E
Как видим разброс между реальными показателями и теми, что инженер устанавливает в программе управления незначительны, и соответствуют заявленным параметрам излучения, выходной мощности.
Что можно сказать о спектральной маске.
В версии 5, не работает режим 5 ГГЦ.
В режимах 20/40 HT Above частота излучение фактически на 10 МГц выше той, что устанавливается программно.
А в режимах 20/40 HT Below частота излучение фактически на 10 МГц ниже той, что устанавливается программно.
И таки это видно на спектральной маске.
Не маловажный фактор, это более широкая полоса излучения, при максимальной выходной мощности. Ширина полосы по -30Дб = 24,5МГц, хотя у тех же карточек типа R52 в районе 22МГц.
Вывод, не стоит завышать мощность выше 100 млВат.
Ну и ссылка, может модераторы не удалят
На рынке Украины появилось достаточно интересно устройство RB912UAG-5HPnD, лаборатория компании ИМК снова берется оттестировать данное изделие по основным радио параметрам. Это такие параметры как выходная мощность передатчика, чувствительность, и спектральная маска при различных мощностях на выходе и ширине полос излучения.
Небольшие технические параметры данного изделия:
ЦПУ Atheros AR9342 600 МГц. SDRAM - 64 МБ. 1 Гигабитный порт Ethernet. PoE. Операционная система MikroTik RoterOS. Уровень лицензии Level4. 1 слот расширения mPCI-e. 1 слот SIM карты для 3G соединения. Характеристики [table]
Особенности1 Ethernet, 1 miniPCIe, USB, дополнительная память, Gigabit, высокая мощность, Dual chainПроцессор:Сетевой процессор Atheros AR9342 600 МГцПамять:Микросхема памяти на плате 64 МБ DDR2Память данных:Микросхема памяти NAND на платеEthernet:Один гигабитный порт с Auto-MDI/XБеспроводная связьВстроенный модуль AR9283 802.11a/n на 5 ГГц, 2 разъёма MMCXДополнительноReset, устройство звуковой сигнализации, светодиодный индикатор сигнала и состояния, слот SIM (для карты 3G miniPCIe )РасширениеСлот miniPCIe для 802.11 или 3G (использование 3G отключает USB порт), порт USB 2.0ПитаниеPoE: 8-30 В постоянного тока по Ether1 (не 802.3af).Физические параметры105 × 105 мм; Вес: 67 гМаксимальная потребляемая мощность14 Вт при 24 В[/table]
Тест для измерения параметров выходной мощности
Тест заключался в том, что мы выставляли значение, которое указанно в программе управления, и затем смотрели, что мы имели непосредственно на выходе устройства. Измерения производились на одной фиксированной частоте 5320 Мгц.
soft real
default(27dB) 26.9 dB
25 dB 24.7 dB
22 dB 21.9 dB
20 dB 20.0 dB
17 dB 16.8 dB
15 dB 15.0 dB
13 dB 12.8 dB
10 dB 10.3 dB
8 dB 7.8 dB
5 dB 4.6 dB
3 dB 2.8 dB
1 dB 1.1 dB
Как видим разброс между реальными показателями и теми, что инженер устанавливает в программе управления незначительны, и соответствуют заявленным параметрам излучения.

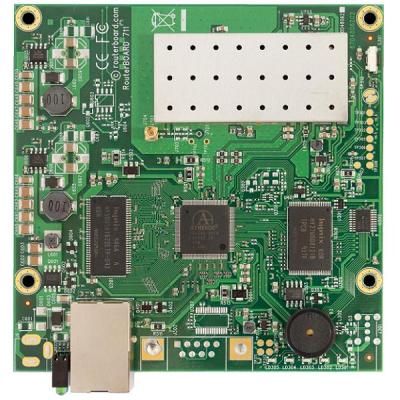

Сам приемо-передатчик устроен:

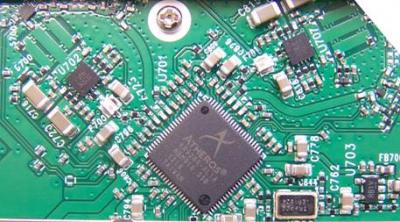

По сути, мы видим внутри встроенных два ВЧ модуля.
В основе, которых стоит чип компании SiGe 5004L.
Обращаем внимание, на зависимость выходной мощности от частоты излучения.
Более детально о данном чипе вы сможете прочесть в даташите.
Что можно сказать о спектральной маске.
В версии 5, не работает режим 5 ГГЦ.
В режимах 20/40 HT Above частота излучение фактически на 10 МГц выше той, что устанавливается программно.
А в режимах 20/40 HT Below частота излучение фактически на 10 МГц ниже той, что устанавливается программно.
Рис 1. Спектральная маска излучения 5 МГц.
Рис 2. Спектральная маска излучения 10 МГц.
Рис 3. Спектральная маска излучения 20 МГц.
Рис 4. Спектральная маска по уровню –30 Дб, излучения 20 МГц.
Рис 5. Спектральная маска 40 МГц, режимах 20/40 HT Above .
Виден сдвиг на 10 МГц в право, частота излучения программно 5300МГц.
Рис 6. Спектральная маска 40 МГц, режимах 20/40 HT Below.
Виден сдвиг на 10 МГц в лево, частота излучения программно 5300МГц.
Рис 7. Спектральная маска 40 МГц, режимах 2040_HT_Below_2040_HT_Above.
Не маловажный фактор, это более широкая полоса излучения, при максимальной выходной мощности. Ширина полосы по -30Дб = 24,5МГц, хотя у тех же карточек типа R52 в районе 22МГц.
Вывод, не стоит завышать мощность выше 100 млВат.
Теперь немного о чувствительности устройства.
Стенд, типовой регулируемый аттенюатор, для создания условий к реальным радиотрассам.
Справа коробка, это микро эхокамера, собственного производства.
[table]
№ п/пАтеннюация, ДбTx/RxCCQ[/th]Скорость, Мб/с[th][/td]receivesendboth110086/86100/10013,513,56,6/7,2210389/8777/6910,59,04,8/5,3310590/9176/656,65,52,4/2,8410792/9252/603,12,71,4/1,7510893/9238/492,01,91,3/1,6611093/9342/440,4------7112------------------[/table]
http://www.imc.org.ua/index3.php?a=rb912uag
-
