FOB-03-12, FOB-04-16 и сплитер 1/8, фотоотчет

Recommended Posts

Всем доброго времени суток, вот строим ПОН по шине, используем сварние сплитеры: 5/95, 10/90, 20/80, 30/70 и 50/50 их варим, а к выходу процентного сплитера привариваем пигтейл. К пигтейлу присоединяем оконеченый сплитер 1/8.

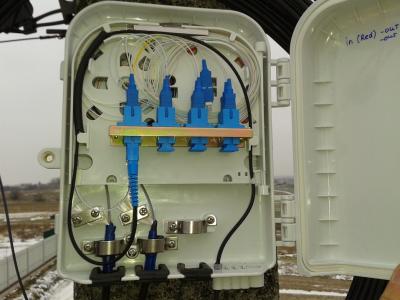

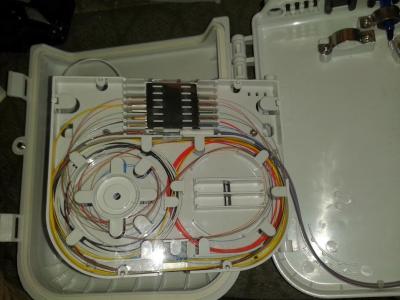

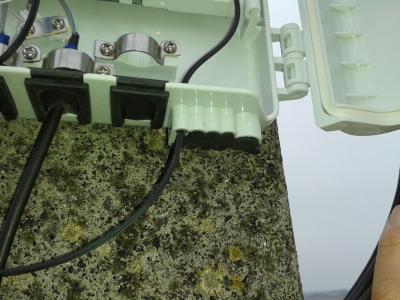

Выглядит это дело так:








Есть проблема при добавлении 8-го клиента, так как аплинк сплитера не варим. Проектируем на 95% домов.

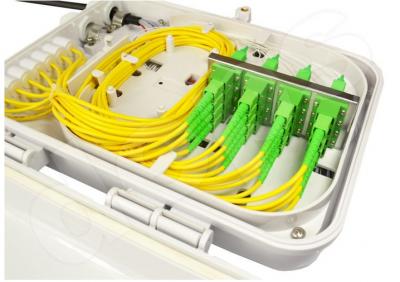

Вот с новыми улицами еще больше проблема, трудно рассчитать проникновение, так как строятся новые дома. Может получится на один бокс и 9-ть и 11-ть клиентов, вот тогда лучше использовать FOB-04-16 (по конструкции больше нравится чем FOB-05-12)






Кто как решал подобные проблемы, заранее спасибо за ответы.

Share this post


Link to post
Share on other sites

Запасные волокна есть?

Самый простой, временный вариант, по "запаске" пригнать "лишний порт" с "соседней" коробки - цена вопроса 2 лишних пиктейла и пару сварок.

Если нужно увеличить емкость более 1-2 абонов - пересчитывать линию (ну это же шина, а что вы хотели?), или гнать другим волокном ещё одну шину

Если есть запас по мощности в пару ДБ .... меняем 1*8 на 1*12 (при условии конечно что дерево не перегружено к-вом абонов)

Share this post


Link to post
Share on other sites

Бюджета хватает, места мало. Вот и хочу попробовать ставить боксы на 16-ть выходов.






Share this post


Link to post
Share on other sites

Бюджета хватает, места мало. Вот и хочу попробовать ставить боксы на 16-ть выходов.

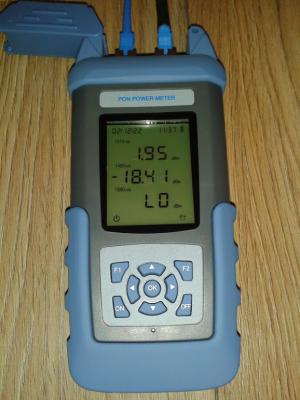

офтоп: где и почем брали измеритель?

Share this post


Link to post
Share on other sites

Бюджета хватает, места мало. Вот и хочу попробовать ставить боксы на 16-ть выходов.




А вы в этом смысле. везде ставлю 16-ки, ИМХО самый оптимальный результат.

Share this post


Link to post
Share on other sites

тоже 04-16 ставим

мало ли

Share this post


Link to post
Share on other sites
