Кто имел дело с ONU E-14-01 (version 2.0)

[rliskov 26]

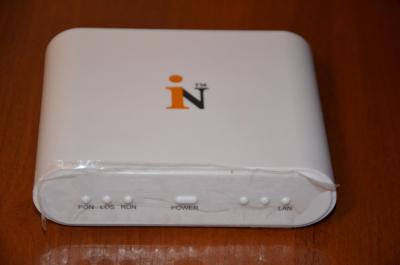

Доброго времени суток! Может кто имел дело с onu E-14-01 (version 2.0). ( http://lanmarket.ua/drugoy/drugoy-onu-e-14-01-version-2-0-11661/ ) На крышке стилизованное слово "IN". Практически аналог по железу ZTE EPON ONU F401. Вебморда очень похожа но сильно урезаны функции настройки. А именно не могу найти способ прописать в онушке номер vlan и выставить режим tagged чтоб работала с назначенным виланом.

[logic 522]

все делается  с олта....

[rliskov 26]

В этом вся и фишка! Как-то так пошло (вернее мне так настроили olt BDCOM), что я просто прописую на онушке номер влана, которые прописаны на олт, которые в свою очередь подняты на серваке. И клиент работает в своем вилане.

п.с. как удалить топик? (создал два одинаковых)

Відредаговано 2014-12-12 19:33:48 rliskov

[dan_aspire 81]

На олте на интерфейсе нужной онушки (например епон0/1:10) вставить команду epon onu port [номер порта] ctc vlan mode tag [номер влана]



без скобок

[rliskov 26]

... а перед этим я подсоединяю онушку к дереву, (запоминаю её мак), идут на олт, нахожу на каком порту она зарегистрировалась и потом выполняю ваши рекомендации. Правильно?

[logic 522]

ну не знаю, не знаю...

на олте  половина один влан , половина другой влан + в отдельном мультик... подключил ону и все ... ничего больше на ону не настраиваю..... вам нужно шаблон на олте создать , с нужными  настройками

[Shuher 216]

Стоит таких несколько десятков таких онушек.

EPON0/3:23 BDCM      3022     fcfa.f7c5.0e3b N/A             static    deregistered    wire down

EPON0/3:24 ZTE       F401     1460.80c4.ce27 N/A             static    deregistered    power off

EPON0/3:25                    1460.80c4.ce7a N/A             static    lost            unknow

EPON0/3:26                    c07e.4045.1a7e N/A             static    deregistered    wire down

EPON0/3:27 TP        110      0857.00c2.c364 N/A             static    auto_configured N/A

EPON0/3:28 BDCM      3022     fcfa.f7c5.efbf N/A             static    auto_configured N/A

EPON0/3:29                    c07e.4048.0045 N/A             static    auto_configured N/A

EPON0/3:30                    c07e.4048.01d7 N/A             static    auto_configured N/A

Те что без названия производителя именно они.

Switch#show epon int ep 0/3:30 onu ctc optical-transceiver-diagnosis

 operating temperature(degree): 40

 supply voltage(V): 3.3

 bias current(mA): 9.9

 transmitted power(DBm): 1.7

 received power(DBm): -23.0



Мощность передатчика гораздо выше чем у БДком и чуть больше чем у F401.



У меня на каждого абонента vlan я так понимаю это то что вам нужно:

interface EPON0/3:30

 onu-configuration

 epon sla upstream pir 102400 cir 15000

 epon sla downstream pir 102400 cir 15000

  epon onu port 1 ctc vlan mode tag 315

  epon onu port 1 mac address-table dynamic maximum 3

!!onu-configuration-end



[rliskov 26]

Кажись это то, что мне надо. И я так понимаю вы довольны этими онушками?

[Shuher 216]

Довольны

[passer 67]

Кто-нибудь вскрывал их? Какой внутри модуль SFF?

В ZTE F401 модуль стоит производства Ligent B класса.

Відредаговано 2014-12-14 13:38:21 passer

[Shuher 216]

На неделе вскрою

[_WesT_ 1 016]

а шо почем? раз такие популярные. Суперкоманда работает?

Сорри, ценник нашел...

Відредаговано 2014-12-14 16:57:47 _WesT_

[rliskov 26]

Самый низкий ценник был 36 у.е. (у кого было ниже, киньте в личку адрес продавана)

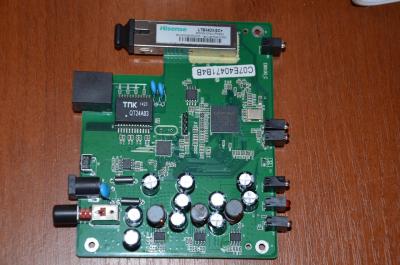

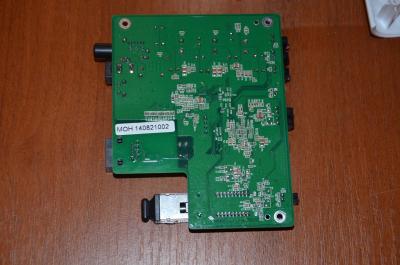

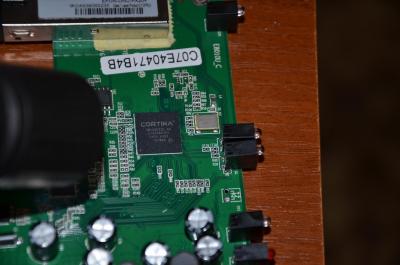

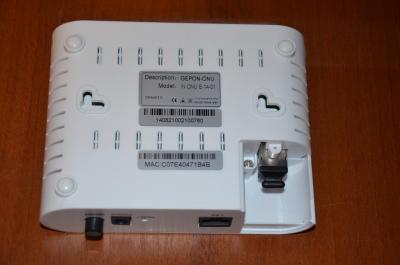

И собственно, по просьбам трудящихся, подробные фото.

[rliskov 26]

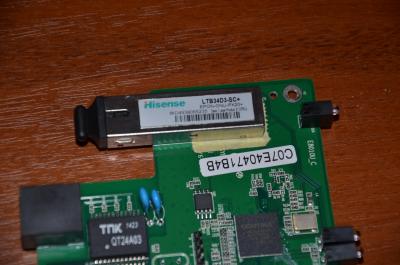

Кто нибудь сможет прокомментировать передатчик данной железяки?

[passer 67]

Да то же самое, что и в ZTE F401. Hisense-Ligent, один черт по сути. Чувствительность -26дБм. Мощность -1..+4дБм. Ничего выдающегося.
