новый грид

[Stanislavis]

Новые, те что с квадратным облучателем, В них проц также 400 мегагерц или уже как в бимах 560. Разница только в дизайне или железо тоже. Крепление не расматриваем..

[dandul]

сори, что за поток мыслей?

[Stanislavis]



Новые, те что с квадратным облучателем, В них проц также 400 мегагерц или уже как в бимах 560. Разница только в дизайне или железо тоже. Крепление не расматриваем..

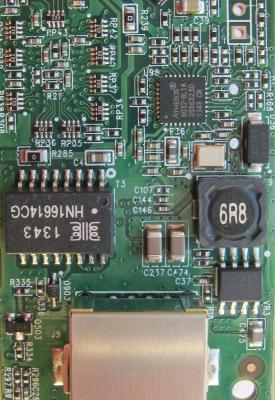

Их два варианта железа. Есть с старым процом, а есть вот такой где проц уже на шарах и отдельная сетевуха.



Вот. То что нужно! Новый проц походу 560 мегагерц. Спасибо за фото платы. Если несильно затруднит, скажите что за чип под радиатором(какой атерос)



Ха. Тут еще апгрейд на ДДР2. Сразу не досмотрел. Спасибо!

Изменено 7 января, 2015 пользователем Stanislavis

[Stanislavis]

А кто знает почему он не шьется XW прошивкой?

[johny]

Вот. То что нужно! Новый проц походу 560 мегагерц. Спасибо за фото платы. Если несильно затруднит, скажите что за чип под радиатором(какой атерос)





уверенность на 98% в том, что , слава богу, ar8032

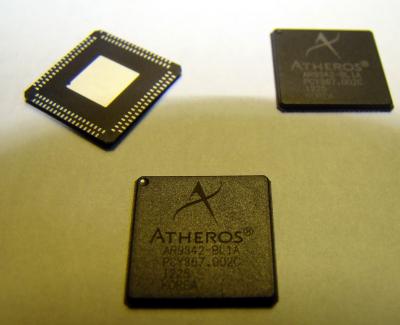

проц ar9342  - не совсем на шарах. секс еще тот будет ( а может и нет)



Изменено 8 января, 2015 пользователем johny

[Reality]

Как по мне, новая конструкция, не внушает доверия Инсталляция, да, клац, клац, готово... Но как будет дальше, после пары летних сезонов...

[BarletSky]

Там де тіньок треба ставити)

Изменено 8 января, 2015 пользователем BarletSky

[Tolyan]

Grid M5 NEW

AWL5905
AR9342-BL1A
Atheros 8032-BL1A



[johny]





AWL5905



не дешево...

http://ru.aliexpress.com/item/IC-new-original-AWL5905-20-QFN-Free-Shipping/32256727310.html

[johny]





AWL5905



не дешево...

http://ru.aliexpress.com/item/IC-new-original-AWL5905-20-QFN-Free-Shipping/32256727310.html



5 баксов дорого?. Да и горят редко, зато сетевуха ....30-40 - гривен)





Как для Wi-fi hi end-a дорого. Адекватная цена 2.5-3 бакса. Сетевуха 25грн.

[awk]

AWL5905 очень похожа на SE5004L, никто не пробовал прикрутить?

[johny]





AWL5905 очень похожа на SE5004L, никто не пробовал прикрутить?





похожа ,да не совсем.

http://elmechanics.com/documents/pdf/80/AWL5905P8.pdf

http://www.skyworksinc.com/uploads/documents/SE5004L_202393B.pdf



а зачем "клеить сопли до полового члена", если можно купить у китайцев то, что должно быть в девайсе ?

[awk]

Если бы я мог купить 5905, то не спрашивал, а 5004 есть где взять. Давайте не будем генитально фантазировать.

Разводка на плате похоже допускает, на неиспользуемый вывод 5905 разведено питание как у 5004, единственно непонятно с конденсаторами на входы SP1 SP2 у 5004,

в даташите написано optional, я так понимаю необязательно.

[johny]

а, Луганск, очень сорри, недосмотрел...



я не пробовал.



Даже если разберетесь с пинами и емкостями, по усилению разные. Не будет ли "дурковать" ?

Изменено 8 февраля, 2016 пользователем johny

[awk]

На безрыбье как говорится. Если будет как QA1 на AE1 уже хорошо. Чип увалить только жаль будет.

[awk]

Поменял, работает, скорость вроде не упала(в реальных условиях нужно проверить). С конденсаторами не заморачивался.

[johny]

Открывал два девайса, в одних стоят "одни" в другом стоят "другие". Забыл сфоткать, но плата 1 к 1 по обвязке.
