RB750 USB Mod


Рекомендованные сообщения

Останні RB750 - це не розпаяний RB750UP.

Для запуску потрібно:

J2 - розєм USB

L2 - фільтр usb

D23 - захист ліній, 6 виходів



і DC-DC 5V, є місце ще під 1 мікросхему LSP5502 із обв'язкою



Народ так переробляв.

Ввечері сфоткаю RB750UB плату з деталями.










Ссылка на сообщение
Поделиться на других сайтах
Опубліковано: (відредаговано)

Це хтось робив швидкий мод, я теж більше схиляюся до окремої платки DC-DC на 5 в, бо трохи багато мілкої розсипухи до мікросхеми, хіба що взяти з донора з таким самим типорозміром smd компонентів.

Відредаговано krezalis
Ссылка на сообщение
Поделиться на других сайтах
Опубліковано: (відредаговано)

Отож:

Mikrotik RouterBoard RB750UP
CPU Atheros AR7241-AH1A (400 Mhz);
RAM NANYA NT5DS32M16DS-5T (32M X 16 DDR DRAM);
FLASH SAMSUNG K9F1G08U0D-SCB0 (128M x 8 Bit NAND)
POWER 2x LSC LSP5502 (DEVICE + USB)
POWER MANAGEMENT ATMEL TINY461A



Mikrotik RouterBoard RB750

CPU Atheros AR7241-AH1A (400 Mhz);
RAM SAMSUNG K4H561638N (16M x 16);
FLASH SAMSUNG K9F1208U0C-SCB0 (64M x 8 Bits NAND)
POWER LSC LSP5502 (DEVICE)



Як ми бачимо процесори однакові, на UP 64Мб оперативки і 128Мб диск, в простого 750 32Мб оперативки і 64Мб диск.



Фрагмент живлення з 750UP на LSP5502:


цікаво що NUP4201 (D23, TVS діоди) не розпаяна:




Залишилося знайти роз'єм 205F-DAN0-R, фільтр і DC 5V і можна підключати USB пристрої.

Ще питання по USB Power Reset, але а 750UP видає помилку про не підтримку дії на даному пристрої.

Відредаговано krezalis
Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...

Результат:

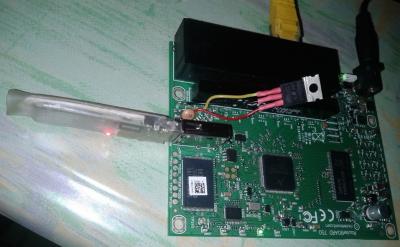

Впаяний дросель лінії USB, поставлений ESD захист ESDA6V1-5W6, враяне гніздо USB, і тимчасово LDO LS0805. Планую поставити перероблений KIS33. Пристрій успішно розпізнається.

Ссылка на сообщение
Поделиться на других сайтах
  • 4 weeks later...

додано DC-DC на MP1584EN. Помоємо треба додати ще конденсатор на живлення, стабілтрон на 5,1в, замінити регульований резистор на 10ком.
