Local
kosnemo

Вышки под радиооборудование

Recommended Posts

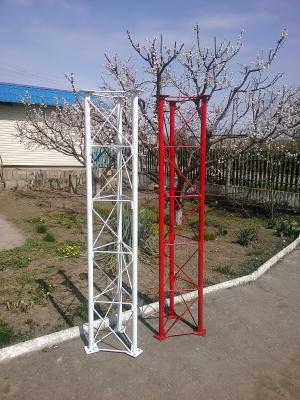

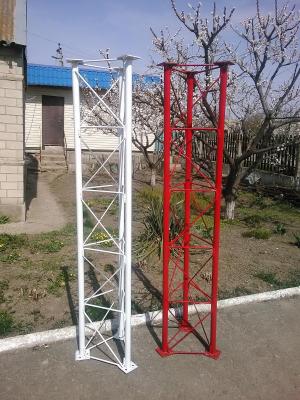

Продам секции (новые) для сбора вышки под радиооборудование.  Окрашены краска-лак с двойным слоем грунтовки. Длинна одной секции 1950 мм. Высота до 40 метров.  Укомплектуем стяжными болтами, тросами, зажимами, талрепами.  Цена 650 грн./шт post-39549-0-73367600-1459936708_thumb.jpgpost-39549-0-87061900-1459936720_thumb.jpg

Share this post


Link to post
Share on other sites

А где находятся секции? Как с доставкой?

Share this post


Link to post
Share on other sites

А где находятся секции? Как с доставкой?

Запорожская область. Доставка - всё зависит от количества. Договоримся.

Share this post


Link to post
Share on other sites

Заводское изготовление или сами делаете?   И покажите более крупно, как вварен флянец.  На сколько я понял, в флянце отверстия под трубу нету, он просто приварен в торец.  Вес?    Территориально где находятся?

Share this post


Link to post
Share on other sites

Заводское изготовление или сами делаете?   И покажите более крупно, как вварен флянец.  На сколько я понял, в флянце отверстия под трубу нету, он просто приварен в торец.  Вес?    Территориально где находятся?

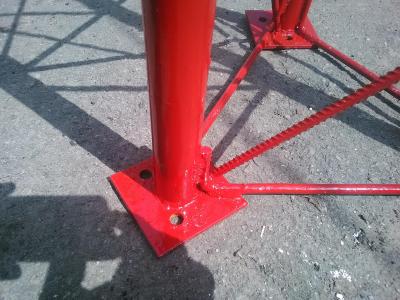

Варим сами. С использованием кондуктора. Все секции взаимозаменяемые. Геометрия в норме. Фланец вваривается в торец трубы и разваривается к поперечным ступеням. (на фото видно). Вес 19 кг. (18.7 кг) Васильевка, Запорожской области.post-39549-0-75864200-1459938356_thumb.jpgpost-39549-0-82218700-1459938369_thumb.jpgP.S. Конструкция скопирована с вышки мобильщиков. Размеры все уменьшены на 10 %. и фланцы - не круглые, а квадратные.

Edited by kosnemo

Share this post


Link to post
Share on other sites





P.S. Конструкция скопирована с вышки мобильщиков. Размеры все уменьшены на 10 %. и фланцы - не круглые, а квадратные.
Копировали бы нормально с мачт мобильщиков.

Ваша работа похожа на плохую копию.

Share this post


Link to post
Share on other sites

Купите 1 раз проект мачты и варите их согласно документации. Такую мачту без документов никто не введет в эксплуатацию, оттяжки Вы тоже на глаз считаете? Как посчитать ветровые нагрузки без тех. документов?

Share this post


Link to post
Share on other sites

И связи походу не так варятся.

Share this post


Link to post
Share on other sites

ТС, не в обиду, скорее для дела.

1)   Уберите с такой ответственной конструкции арматуру, ей там совершенно не место.  Если расшиваете прутком- то просто кругляком.

2)   Теперь по флянцам.  Тут уж смотрите, или усиливать ребрами жесткости, либо делать в флянцах отверстия по внешнему диаметру стоек, надевать на стойки и уж потом обваривать.    Кстати обваривать по контуру отверстий будет правильнее.

3)    И немного не ясно по диаметру отверстий под крепежные болты.  Для таких конструкций не менее, чем болт М14 класса прочности не менее 8,0, лучше 10,0.

4)  Пока не ясно, куда будет деваться вода, которая будет скапливаться в стойках секций.  А она там будет, куда просочиться, она найдет.  Так вот, если вытекать она не будет- стойку может просто разорвать.      Примеры есть, на одной из наших мачт разорвало раскос (дюймовая трубка (это стандартная заводская мачта связи).



Сами бы приобрели  пару мачт метров по 26-30.  Но с учетом этих пожеланий.  Готов обсудить в личке или по телефону и дать обоснование этим пожеланиям.

Share this post


Link to post
Share on other sites



P.S. Конструкция скопирована с вышки мобильщиков. Размеры все уменьшены на 10 %. и фланцы - не круглые, а квадратные.
Копировали бы нормально с мачт мобильщиков.

Ваша работа похожа на плохую копию.



Ребята, секции начали варить НЕ для продажи. Изначально не было цели скопировать что-то, они были изготовлены для личных надобностей. Если бы копировали заводские, поверьте - у меня получилось бы.  Думаю, что через пару недель смогу показать их в действии на вышке высотой в 22 м. (ещё нет необходимого количества) .На любой товар есть свой покупатель. Отсюда и соответствующая цена.

Share this post


Link to post
Share on other sites

Купите 1 раз проект мачты и варите их согласно документации. Такую мачту без документов никто не введет в эксплуатацию, оттяжки Вы тоже на глаз считаете? Как посчитать ветровые нагрузки без тех. документов?

Секции скопированы и сварены НЕ для продажи. Пользуемся сами. Просто решили выставить на продажу - может кому-то надо. Я далёк от мысли, что в "бумажках" ВСЁ просчитано. И, о каком вводе в эксплуатацию Вы говорите ?!  Кому интересна вышка, которая стоит у "кого-то там в конце огорода" ? Любого интересующегося можно послать (ну конечно в зависимости от того , на сколько вежливо он спросит).  С УДЦР у меня всё норм. Они приезжают, проверяют, некоторые пытались подниматься на вышку. Всё  норм. Так  что... Сами решайте.

Share this post


Link to post
Share on other sites

ТС, не в обиду, скорее для дела.

1)   Уберите с такой ответственной конструкции арматуру, ей там совершенно не место.  Если расшиваете прутком- то просто кругляком.

2)   Теперь по флянцам.  Тут уж смотрите, или усиливать ребрами жесткости, либо делать в флянцах отверстия по внешнему диаметру стоек, надевать на стойки и уж потом обваривать.    Кстати обваривать по контуру отверстий будет правильнее.

3)    И немного не ясно по диаметру отверстий под крепежные болты.  Для таких конструкций не менее, чем болт М14 класса прочности не менее 8,0, лучше 10,0.

4)  Пока не ясно, куда будет деваться вода, которая будет скапливаться в стойках секций.  А она там будет, куда просочиться, она найдет.  Так вот, если вытекать она не будет- стойку может просто разорвать.      Примеры есть, на одной из наших мачт разорвало раскос (дюймовая трубка (это стандартная заводская мачта связи).



Сами бы приобрели  пару мачт метров по 26-30.  Но с учетом этих пожеланий.  Готов обсудить в личке или по телефону и дать обоснование этим пожеланиям.

Да какие обиды ! Всё норм.

1) На 100 % с Вами согласен. Это одни из первых секций, которые сварили. Всё покупалось, кроме арматуры - она была дома "под рукой". Вот и решили её использовать. А вообще, конечно же, только пруток диаметром 10, марка стали ст.3

2) Фланцы изготовлены из стали марки ст.3 толщиной (S) 6 мм. К ним приваривается в стык труба, и так же к каждому фланцу привариваются верхние ступени двух соседних сторон. Прочности в этом узле с 10-ти кратным запасом. Отверстия в фланцах под трубы думаю особо не прибавят надёжности. От них будет больше "головняка", чем толку.

3 ) По отверстиям. Диаметр 13,0-13,2 мм. под болты М12. Болты М14 в машиностроении применяются ОЧЕНЬ редко. Эта позиция "выпадает" из стандартного ряда. Мобильщики применяют М12, т.к. это приближённая копия, решили остановиться на М12.

4) По-поводу влаги тоже задумывался... Делать специально отверстия для её выхода - они засорятся (обязательно туда залезет либо паук, либо оса и сдохнет там). В Запорожье мои знакомые ставили вышку в районе аэропорта на водонапорной башне. Что то около 6-8 м.(общая высота около 25-28 м.) У них тоже разорвало, только разорвало саму стойку( Как оказалось потом, при приварке ступеней была пропалена сварщиком труба, это место благополучно закрасили (что бы, типа, "никто не видел") - и всё ок ))). Потом этот геморрой вылез через 3 года. Вообщем мы остановились просто на хорошей обварке в местах стыков с фланцами и контролем сварочных швов.



   P.S. Все дальнейшие секции планируем варить в среде защитных газов (полуавтоматом). И качество и внешний вид сварного шва на порядок выше.
