порадьте UPS для відеонагляду

Recommended Posts

Порадьте ББЖ для системи відеонагляду, є два ящика з обладнанням:

1. Комутатор д-лінк 1210-28/ме + 13камер включених через РОЕ 48В, сумарне споживаня ~100Вт

2. Комутатор д-лінк 1210-28/ме + 8камер включених через РОЕ 48В, сумарне споживаня ~70Вт



На кожний ящик потрібний окремий ББЖ. бажаний час автономної роботи 60хв. Можливо є ББЖ типу офісних, з функцією автоматичного старту при появі 220В?

Share this post


Link to post
Share on other sites

Мианвел адд155 +4акумма

Share this post


Link to post
Share on other sites

Порадьте ББЖ для системи відеонагляду, є два ящика з обладнанням:

1. Комутатор д-лінк 1210-28/ме + 13камер включених через РОЕ 48В, сумарне споживаня ~100Вт

2. Комутатор д-лінк 1210-28/ме + 8камер включених через РОЕ 48В, сумарне споживаня ~70Вт



На кожний ящик потрібний окремий ББЖ. бажаний час автономної роботи 60хв. Можливо є ББЖ типу офісних, з функцією автоматичного старту при появі 220В?

ну 13 камер по максимуму по 15 Вт на корпус , по минимуму по 10 Вт , поэтому как бы 13*10+ свич + КПД и запас получится ватт эдак под 200 в первом варианте и около 100 Вт во втором .

Share this post


Link to post
Share on other sites

Бесперебойное питание EtherProtect UPS - для Wi-Fi точек доступа и IP-камер: встроенная грозозащита на каждый порт; 10/100/1000Base-T; совместимо с PoE 802.3af; под внешний АКБ; крепление на DIN-рейку.
https://www.facebook.com/pg/ProLine-1079971718747039/photos/?tab=album&album_id=1354239941320214
Здесь портов поменьше, правда.


Share this post


Link to post
Share on other sites

Мианвел адд155 +4акумма

4 акума - це забагато, місця в якищах не вистачить, ідеально 1шт на 12-18А/г



Вот один из неплохих вариантов для Вас: https://madek.ua/content_files/products/EATON/eaton/EATON939040_160.pdf

Для Ваших потребностей должно хватить с небольшим запасом.

по тому посиланню ББЖ від 36кВт....





Порадьте ББЖ для системи відеонагляду, є два ящика з обладнанням:

1. Комутатор д-лінк 1210-28/ме + 13камер включених через РОЕ 48В, сумарне споживаня ~100Вт

2. Комутатор д-лінк 1210-28/ме + 8камер включених через РОЕ 48В, сумарне споживаня ~70Вт



На кожний ящик потрібний окремий ББЖ. бажаний час автономної роботи 60хв. Можливо є ББЖ типу офісних, з функцією автоматичного старту при появі 220В?

ну 13 камер по максимуму по 15 Вт на корпус , по минимуму по 10 Вт , поэтому как бы 13*10+ свич + КПД и запас получится ватт эдак под 200 в первом варианте и около 100 Вт во втором .



споживання однієї камери - 6Вт(камери Partizan IPO-2SP POE 2.1), свіч 16Вт, там правильно пораховано ;)

Share this post


Link to post
Share on other sites

Бесперебойное питание EtherProtect UPS - для Wi-Fi точек доступа и IP-камер: встроенная грозозащита на каждый порт; 10/100/1000Base-T; совместимо с PoE 802.3af; под внешний АКБ; крепление на DIN-рейку.

https://www.facebook.com/pg/ProLine-1079971718747039/photos/?tab=album&album_id=1354239941320214

Здесь портов поменьше, правда.




це ббж видає 48В? яка потужність?

Share this post


Link to post
Share on other sites



Бесперебойное питание EtherProtect UPS - для Wi-Fi точек доступа и IP-камер: встроенная грозозащита на каждый порт; 10/100/1000Base-T; совместимо с PoE 802.3af; под внешний АКБ; крепление на DIN-рейку.

https://www.facebook.com/pg/ProLine-1079971718747039/photos/?tab=album&album_id=1354239941320214

Здесь портов поменьше, правда.




це ббж видає 48В? яка потужність?



Потужність 60Вт

Струм заряду АКБ до 1А.

Можливі варіанти напруги PoE: 12В / 24В / 48В.

Share this post


Link to post
Share on other sites

Можливі варіанти напруги PoE: 12В / 24В / 48В.









яким чином відбувається переключення/збільшення напруги з 12В до 24/48 ?

Share this post


Link to post
Share on other sites





Бесперебойное питание EtherProtect UPS - для Wi-Fi точек доступа и IP-камер: встроенная грозозащита на каждый порт; 10/100/1000Base-T; совместимо с PoE 802.3af; под внешний АКБ; крепление на DIN-рейку.

https://www.facebook.com/pg/ProLine-1079971718747039/photos/?tab=album&album_id=1354239941320214

Здесь портов поменьше, правда.




це ббж видає 48В? яка потужність?



Потужність 60Вт

Струм заряду АКБ до 1А.

Можливі варіанти напруги PoE: 12В / 24В / 48В.



з виходом 48В в корпусі як Proline DC UPS 60W,  не плануєте продаж?

Share this post


Link to post
Share on other sites



Можливі варіанти напруги PoE: 12В / 24В / 48В.









яким чином відбувається переключення/збільшення напруги з 12В до 24/48 ?



Всередині встановлено DC-DC перетворювач. В процесі експлуатації зміни напруги не передбачено. Пристрій вже зібраний з потрібною напругою.

Share this post


Link to post
Share on other sites







Бесперебойное питание EtherProtect UPS - для Wi-Fi точек доступа и IP-камер: встроенная грозозащита на каждый порт; 10/100/1000Base-T; совместимо с PoE 802.3af; под внешний АКБ; крепление на DIN-рейку.

https://www.facebook.com/pg/ProLine-1079971718747039/photos/?tab=album&album_id=1354239941320214

Здесь портов поменьше, правда.




це ббж видає 48В? яка потужність?



Потужність 60Вт

Струм заряду АКБ до 1А.

Можливі варіанти напруги PoE: 12В / 24В / 48В.



з виходом 48В в корпусі як Proline DC UPS 60W,  не плануєте продаж?



Якщо буде попит, випустимо. Є така потреба?

Зараз можемо запропонувати зовнішній перетворювач на 48В.

Edited by ProLine

Share this post


Link to post
Share on other sites

плата на 48В фізично в корпус,  DC UPS  без переробки не влізе? можливо буде потрібно до 5шт.



що маєте на увазі під зовнішній перетворювач на 48В, сама плата без корпусу?

Share this post


Link to post
Share on other sites

плата на 48В фізично в корпус,  DC UPS  без переробки не влізе? можливо буде потрібно до 5шт.



що маєте на увазі під зовнішній перетворювач на 48В, сама плата без корпусу?

Так, в корпусі DC UPS 60W місця малувато для додаткового конвертора.

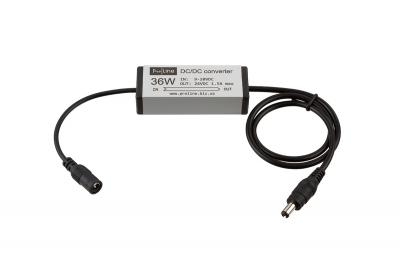

Зовнішній перетворювач такого вигляду, як на фото тільки на 48В 0,8А

Або платку як цей


Edited by ProLine
