ГОСТы для подвеса кабеля связи.

[Shuher 216]

Доброго времени суток.

У кого-нибудь есть ГОСТы на опоры для подвеса провода на них же. Какая высота опор должны быть, какое расстояние между столбами... может еще какие нюансы.

Заметил в Крыму люди магистрали стоят воздушкой, ставят свои опоры. Позвонил в первую попавшуюся контору спросил сколько стоит стальной - оцынкованый столб, озвучили цену в 5800 грн, по госту сказали столб должен быть не ниже 7 метров.

Есть мнения по этому поводу?

[alex_o 1 194]

Обратитесь в РЭС по поводу бетонных опор, нахрена вам железные? У нас в свое время установка одной опоры стоила 900-1000грн при условии, что все согласования мы собираем сами.

На счет 7м все верно.

[nevermore 32]

Используйте ПУЭ. 7 метров это если через дорогу переходить кабелем не будете

[nevermore 32]

Могу сбросить нормативы

[itl2044 35]

Бетонная опора стоит 2600 грн, землеотвод примерно 16 тыс грн. за одну опору.

[petrovi4 178]

.....землеотвод примерно 16 тыс грн. за одну опору.

Это где так?

[laffytaffy 84]

Бетонная опора стоит 2600 грн, землеотвод примерно 16 тыс грн. за одну опору.



я так понимаю, что цена озвучена с установкой, у нас опора стоит 1800-2000 грн. + 500-700 грн. установка. А вот по землеотводу вообще все туманно, уточняли в исполкоме в земельном, никто ничего не может внятно ответить.



Могу сбросить нормативы



было бы интересно, если не затруднит, лучше ссылочкой на файлообменник, думаю будет многим интересно

[alex_o 1 194]

лучше ссылочкой на файлообменник, думаю будет многим интересно

+1

[tivi 56]

2

[AK - 47 16]

3

[nevermore 32]

Ну,вот, пособирал че у меня нашлось

http://upload.com.ua/get/901870502/

Відредаговано 2010-08-23 13:59:18 nevermore

[laffytaffy 84]

Ну,вот, пособирал че у меня нашлось

http://upload.com.ua/get/901870502/



хм... сразу же, на 4-ой странице бросается в глаза:



Нормы не распространяются:

1) на морские кабельные линии связи;

2) волоконно-оптические линии связи, которые подвешиваются на опорах ЛЭП, контактной сети электрифицированных железных дорог и городского электротранспорта.



как раз по подвесу "оптоволокна" и хотелось бы почитать, а тут такой облом...

[nevermore 32]

Вот именно, приходится использовать что есть. А что делать, другого нет ничего. Разрабатывалось укртелекомом для укртелекома-же, для своих опор.Но разницы, я думаю не много между опорами телекома и ВЛ. Комбинируем с ПУЭ и работаем

[Alex_E 852]

И хоть это уже обсуждали, нужен документ который называется Керівництво щодо будівництва лінійних споруд волоконно-оптичних ліній звязку КНД-45-141-99

Невзирая на его дату выпуска, этот документ имеет силуи счас.



И вот как раз в этом документе есть раздел именно крепления ВОЛЗ на опоры электропередач.

если не изменяет память Стр 90





Желательно еще иметь



ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ УКРАИНЫ

ПРОЕКТИРОВАНИЕ ТЕЛЕКОММУНИКАЦИЙ

ЛИНЕЙНО-КАБЕЛЬНЫЕ СООРУЖЕНИЯ

ВБН В.2.2-45-1-2004

[nevermore 32]

все это и положил

ВБН В.2.2-45-1-2004

KND 45-141-99 Rukovodstvo po stroitel'stvu lineinyh sooruzhenii VOLS (dlya Ukrainy)

P 45-010-2002

Відредаговано 2010-08-23 17:40:18 nevermore

[Alex_E 852]

И хоть это уже обсуждали, нужен документ который называется Керівництво щодо будівництва лінійних споруд волоконно-оптичних ліній звязку КНД-45-141-99

Невзирая на его дату выпуска, этот документ имеет силуи счас.



И вот как раз в этом документе есть раздел именно крепления ВОЛЗ на опоры электропередач.

если не изменяет память Стр 90





Желательно еще иметь



ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ УКРАИНЫ

ПРОЕКТИРОВАНИЕ ТЕЛЕКОММУНИКАЦИЙ

ЛИНЕЙНО-КАБЕЛЬНЫЕ СООРУЖЕНИЯ

ВБН В.2.2-45-1-2004



Если будете тащить по столбам где есть радиосеть, там еще нужно пользоваться инструкцией очень старой инструкцией о защитных нормах подвесных фидеров телекома, расстояние должно быть не менее 40 См

[laffytaffy 84]



Если будете тащить по столбам где есть радиосеть, там еще нужно пользоваться инструкцией очень старой инструкцией о защитных нормах подвесных фидеров телекома, расстояние должно быть не менее 40 См



т.е. если на опорах РЭСа есть "радио" телекома, то нужно вешать ниже сантиметров на 40?



но иногда они и так низко висят, что пипец...

[laffytaffy 84]

Кстати, еще интересный момент, интересовался у руководства РЭСа по поводу стоимости подвеса кабеля по их опорам для УТ, так вот гл. инженер ответил, что УТ вообще без всяких согласований и оплат тянет

[nevermore 32]

Кстати, еще интересный момент, интересовался у руководства РЭСа по поводу стоимости подвеса кабеля по их опорам для УТ, так вот гл. инженер ответил, что УТ вообще без всяких согласований и оплат тянет

А то, будут они еще это согласовывать, да еще платить

Тут, конечно, неплохо АМКУ привлечь

[Shuher 216]

Кстати, еще интересный момент, интересовался у руководства РЭСа по поводу стоимости подвеса кабеля по их опорам для УТ, так вот гл. инженер ответил, что УТ вообще без всяких согласований и оплат тянет



Потому что есть закон о радио оповещении. Согласно этого закона государство должно обеспечить проводной радио связью население Украины.

[free_net 0]

Кому потрібно тут ще декілька Гостів та ДБНів по зв'язку:

Telecom.rar

[Dragon 13]

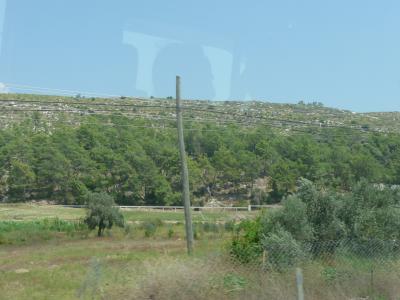

В Турции самый крупный оператор TurkTelecom ставит деревянные столбы кажись из сосны

Они стоят вдоль всех трасс Местами, бывают такие кривые или наклоненные что ставят растяжки.

Наблюдались такие столбы не только вдоль дорог, а также прямо в центре Анталии

[Dragon 13]

Собственно вот фото



~~~~~~~~~~



~~~~~~~~~~~~
