xPON. Реальный ЧС. Примеры монтажа.


_WesT_

Recommended Posts

_West_, проволока на креплении запаса торчит во все стороны :)

мы запасы (до 5-7 метров) крепим на уходящий/приходящий кабель, на опоре только бокс.



Покажи фото.

Касательн проволоки. Есть золотое правило - алюминька лишней не бывает))

Link to post
Share on other sites
  • Replies 276
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Вот надумалось открыть такую темку.В силу того что PON в ЧС набирает обороты, думаю многим будет полезно (в том числе и мне) посмотреть на обычный монтаж сети на базе xPON в самом обычном частном сект

. . .

все просто - берем тупо край оптики наматываем на длинный кусок плинтуса потом как копьем в ветки опачааа тока не ржать но именно так и делаем

Posted Images

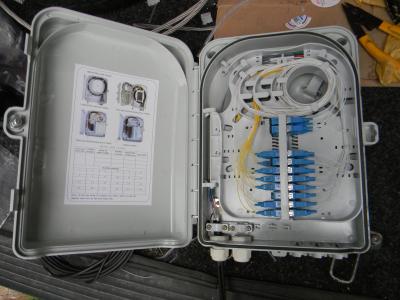

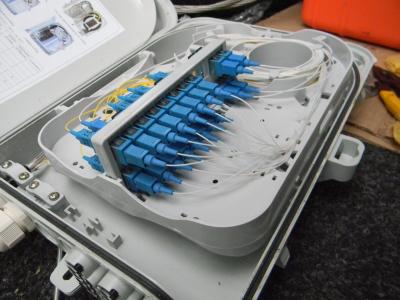

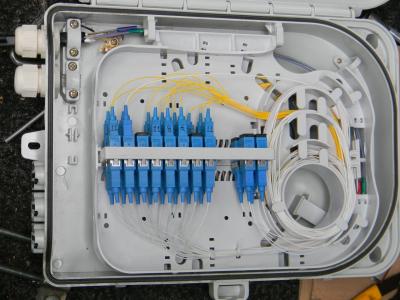

Вижу желающих немного.... Ну что же, как и обещал  - фото бокса с комплектом сплиттеров 1/16 + 1/4.



post-13374-0-83629200-1369239695_thumb.jpg     post-13374-0-22970300-1369239708_thumb.jpg    post-13374-0-68244900-1369239737_thumb.jpg




Первый такой бокс дался непросто. Возможно где то и накосячили с укладкой.

Причина все таже, нету толковых мануалов по инсталяции.

Все на разьемных соединениях, кроме аплинка в 1/16. Эту ногу мы проварили.

Собственно аналогично поступаем и в боксах "доступа". Сплиттера 1/4 и 1/8 ввариваем в магистраль, а к клиенту через каплер.

Link to post
Share on other sites

я быпоставил муфту



Та думали над муфтой. Но как то не сообразили как там разместить 16+4 порта.

А касательно боксов, какой никакой опыт есть. Но думаю экспериментам еще не предел, то ли еще будет...

Link to post
Share on other sites

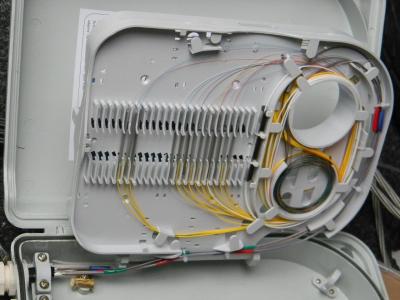

а что собственно на фото?

желтые пиктейлы наварены на кабель

куда этот кабель идет? это клиенты?



неа, то линки на абонентские сплиттеры.

Схема 1\16 + 1\4.

1\16 в роли корневого сплиттера.

Именно в этом боксе размещены 16 портов "агрегации"  + 4 порта абонентских

Edited by _WesT_
Link to post
Share on other sites

вот тут вопрос: а зачем каплеры в этом месте?

лишнее затухание?

я корневое (то, что никогда меняться не будет) варю сразу в магистральной муфте

а абонентские сплитера в боксах

плюсы:

1. меньше затухание

2. разнесена ответственная магистральная часть от абонентской

3. меньшие по размеру боксы абонентские

Link to post
Share on other sites

вот тут вопрос: а зачем каплеры в этом месте?

лишнее затухание?

я корневое (то, что никогда меняться не будет) варю сразу в магистральной муфте

а абонентские сплитера в боксах

плюсы:

1. меньше затухание

2. разнесена ответственная магистральная часть от абонентской

3. меньшие по размеру боксы абонентские



Та я понимаю, только есть возможность что будут корневые заменятся. Если клиентский сплиттер 1\4 заполнится (что вполне реально) то придется в это место подтянуть еще один порт ОЛТа. Как следствие заменить корневой сплиттер на 1\8 и абонентские соответственно тоже менять на 1\8. К сожалению проникновение рассчитано не на 100%

Link to post
Share on other sites

думал по такому случаю можно и переварить за пол часа



просто для меня муфта как-то надежнее боксов

Edited by Den_LocalNet
Link to post
Share on other sites

думал по такому случаю можно и переварить за пол часа



возможно и так, но мы решили пойти этим путем. Увидим все достоинства и недостатки...

Link to post
Share on other sites



Не ПОН, но близко, это мой FTTH


очень неверное решение

первое - это не муфта а оптобокс для применения ВНУТРИ помещения

второе - ввод кабеля сверху - ждите приколов после забавного комплекса событий: дождь -> мороз

кстати вы особо не огорчайтесь, у нас так тринити в ЧС халтурит, пока живые)





Согласен, зато бюджетное и рабочие решение.



Вверху вводы обработаны герметиком, вода в бокс не попадает, но если попадет то по идеи сильного вреда не нанесет.

Link to post
Share on other sites





Не ПОН, но близко, это мой FTTH


очень неверное решение

первое - это не муфта а оптобокс для применения ВНУТРИ помещения

второе - ввод кабеля сверху - ждите приколов после забавного комплекса событий: дождь -> мороз

кстати вы особо не огорчайтесь, у нас так тринити в ЧС халтурит, пока живые)





Согласен, зато бюджетное и рабочие решение.



Вверху вводы обработаны герметиком, вода в бокс не попадает, но если попадет то по идеи сильного вреда не нанесет.

по идеи как раз принесет...если вода попадет в адаптеры то сигнал упадет и оч.сильно,  а на морозе может вообще много чего случится...я просто не вижу экономии - гермеичный бокс на 16 вводов стоит 195 грн - что вы экономите?

Link to post
Share on other sites

Я лично ставлю сплитер 1/16 на агрегации  и 1/8 на доступ всё на адаптерах, Остальное до клиента варим, минимум сигнал был -25dbi. Всё ок.

Link to post
Share on other sites

Я лично ставлю сплитер 1/16 на агрегации  и 1/8 на доступ всё на адаптерах, Остальное до клиента варим, минимум сигнал был -25dbi. Всё ок.



На грани бюджета? не страшно?

Корневой сплиттер и вход на клиентский провариваете?

Link to post
Share on other sites



Я лично ставлю сплитер 1/16 на агрегации  и 1/8 на доступ всё на адаптерах, Остальное до клиента варим, минимум сигнал был -25dbi. Всё ок.



На грани бюджета? не страшно?

Корневой сплиттер и вход на клиентский провариваете?

Да, вход варим.

Мы проверяли 1/16-1/16 и работает, но там точно на грани (+2-13.7-13.7-2.5(потери конектор))-28.

Сигнал при которым появляютса ошибки ONU -29. проверяли ни однократно.

Link to post
Share on other sites





Я лично ставлю сплитер 1/16 на агрегации  и 1/8 на доступ всё на адаптерах, Остальное до клиента варим, минимум сигнал был -25dbi. Всё ок.



На грани бюджета? не страшно?

Корневой сплиттер и вход на клиентский провариваете?

Да, вход варим.

Мы проверяли 1/16-1/16 и работает, но там точно на грани (+2-13.7-13.7-2.5(потери конектор))-28.

Сигнал при которым появляютса ошибки ONU -29. проверяли ни однократно.



Мы сейчас о БДкоме говорим?



_WesT_, подскажите что за бокс на фото? Цена? Качество пластика?



На каком именно фото?

Link to post
Share on other sites







Я лично ставлю сплитер 1/16 на агрегации  и 1/8 на доступ всё на адаптерах, Остальное до клиента варим, минимум сигнал был -25dbi. Всё ок.



На грани бюджета? не страшно?

Корневой сплиттер и вход на клиентский провариваете?

Да, вход варим.

Мы проверяли 1/16-1/16 и работает, но там точно на грани (+2-13.7-13.7-2.5(потери конектор))-28.

Сигнал при которым появляютса ошибки ONU -29. проверяли ни однократно.



Мы сейчас о БДкоме говорим?

Извиняюсь, у нас Raisecom.

Link to post
Share on other sites

Вот надумалось открыть такую темку.В силу того что PON в ЧС набирает обороты, думаю многим будет полезно (в том числе и мне) посмотреть на обычный монтаж сети на базе xPON в самом обычном частном секторе.Ребята, не стесняйтесь, делитесь наработками. Белых пятен еще хватает.Ну начну собственно с нас. Только вернулся с полей с свежими фотками.



     attachicon.gifDSCN5185.JPG     attachicon.gifDSCN5184.JPG

attachicon.gifDSCN5188.JPG        attachicon.gifDSCN5183.JPG     attachicon.gifDSCN5181.JPG






Вот как то так. Завтра постараюсь добавить фото муфты с корневым делителем 1/16. Там оно посложней и поинтересней.



А есть примеры, как вы абонов туда крепите? Постараюсь и свои фото выложить в таком боксе. Но жутко не удобно крепить абонов лента+стяжка вообще не айс, но других вариантов не нашли.

Link to post
Share on other sites

А зачем их крепить? В ФОБ-04-16 хорошие уплотнители. Дернул кабель посильнее при укладке и он стал намертво. Если уж совсем страшно, можно изолентой предварительно обкрутить внутри бокса.

Link to post
Share on other sites

А зачем их крепить? В ФОБ-04-16 хорошие уплотнители. Дернул кабель посильнее при укладке и он стал намертво. Если уж совсем страшно, можно изолентой предварительно обкрутить внутри бокса.

кабель EcoLight 2ОВ не сидит в них, по диаметру чуть тольще чем ТКО на 1-2мм, не крепиться таким способом.

Link to post
Share on other sites



А зачем их крепить? В ФОБ-04-16 хорошие уплотнители. Дернул кабель посильнее при укладке и он стал намертво. Если уж совсем страшно, можно изолентой предварительно обкрутить внутри бокса.

кабель EcoLight 2ОВ не сидит в них, по диаметру чуть тольще чем ТКО на 1-2мм, не крепиться таким способом.



Абонов включаем патчкордовым кабелем FDC. 3мм. Как влитой сидит.
