xPON. Реальный ЧС. Примеры монтажа.

[Zolks 24]

Поделитесь телефончиком (контактами) организации, делающей патчи из FDC.

[fynjy_79 28]



1. Почему упомянут сварной делитель, когда с виду планарный?

2. 1 приямок на сколько погонных метров улицы приходится.

3. Кабель в траншею укладывается без ЗПТ?

4. Марки кабелей - магистральный и клиентский?

5. Разрешительные документы на ковыряние земли?

6. Глубина траншей?

7. Копаете вручную или механизированным способом?

1. делитель да, plc "сварной" - всмысле под сварку, не оконеченный, пардон не так выразился.

2. 120-150 м.

3. кабель затягивается в пнд трубу д 40мм

4. везде tko

5. решение сессии депиков или исполкома.

6. 30-50 см. под кабелями УТ.

7. вручную. много коммуникаций.




как защищаете место отвода к абоненту?

[Ramazavr 32]

Поделитесь телефончиком (контактами) организации, делающей патчи из FDC.

В ЛС

[tigra7707 1]

В ТКО пусто, до августа.



Может где еще есть?

Очень хочеться попробовать этот кабелёк. А под фаст конекторы кто нибудь его пробовал? Кто знает где можно его купить?



[Sided 132]

тко, патчкордовый кабель..

что там в середине.

Что-то он тонковат и стремно его вешать.

Но все таки купили у Ramazavr

50м   130 грн уже оконеченый,  на тест, и на днях повесим

[Горянин 12]

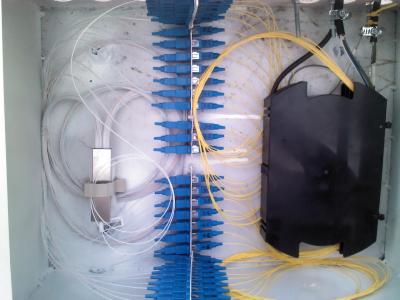

Ось вірішив викласти фото першого нашого саморобного боксу із сплітером 1x32

[rsst 406]

Ось вірішив викласти фото першого нашого саморобного боксу із сплітером 1x32

а с чем связано применение такого делителя?

[rsst 406]

как же вовремя мы отказались от применения таких ящиков для пона....

[zmey_lg 59]

Ось вірішив викласти фото першого нашого саморобного боксу із сплітером 1x32

поделитесь схемой деления сигнала плиз, зачем 1х32?

ящик на столбе крепите?

Відредаговано 2013-08-14 19:41:32 zmey_lg

[Shuher 216]

как же вовремя мы отказались от применения таких ящиков для пона....

почему?

[rsst 406]



как же вовремя мы отказались от применения таких ящиков для пона....

почему?



катастрофически неудобно. нужно что-то городить, мастерить, придумывать. Да еще и полезный объем ящика используется неэффективно. Мнимая экономия (которой на самом деле нет) выливается в конкретный гемор.

[Горянин 12]



Ось вірішив викласти фото першого нашого саморобного боксу із сплітером 1x32

а с чем связано применение такого делителя?



я використав наступну схему: 1х2 - 1х32

                                                        \  1х32

Через кожні 100м. я роблю виводи на 4 абонента.

Я порахував різницю у вартості 8-ми  сплітерів 1х4 і одного 1х32. І вирішив, що цієї економії майже достатньо, що покрити витрати на використання для певних ділянок кабелю із більшою к-тю волокон.

Від вищевказаного бокса у два напрямки я тягну 100м 16 волокон - 100м 12волокон - 100м 8 волокон -100м 4 волокон.(до вказаної к-ті волокон, звісно, ще треба додавати волокна які йдуть до кожного такого ящика)

Ця схема дає можливість максимально використати б'юджет у випадку більшої протяжності мережі. Також ця схема є більш гнучкою. Я маю на увазі, що якщо біля одної розподільчої муфти з'явиться більше ніж 4 абоненти, то я можу просто переваривши 1 волокно добавити один порт, забравши його у сусідньої муфти, де, наприклад, тільки два абоненти. І це вносить зміну у б'юджет тільки на величину втрати у кабелі на відстань між вказаними муфтами.

Також, таку мережу легко обслуговувати. Заліз у такий ящик як на фото, і швиденько визначив де проблемний напрямок.

[Горянин 12]



Ось вірішив викласти фото першого нашого саморобного боксу із сплітером 1x32

поделитесь схемой деления сигнала плиз, зачем 1х32?

ящик на столбе крепите?



Ми розкладали власні траверси, на них і кріпимо. Також кріпимо на косяки(якщо це анкер). Пізніше викладу фото.

[Горянин 12]





как же вовремя мы отказались от применения таких ящиков для пона....

почему?



катастрофически неудобно. нужно что-то городить, мастерить, придумывать. Да еще и полезный объем ящика используется неэффективно. Мнимая экономия (которой на самом деле нет) выливается в конкретный гемор.



Дуже цікаво б побачити, більш ефективне використання об'єму ящика.

Щодо того, що потрібно щось майструвати, то тут складнощів мінімум. Берете ящик Zet Mini 400 light. Даєте сварщику, і він за день наварює панельки під адаптери в 30-40 таких ящиків. Біля отворів(де заходить кабель) насверлюєте дірочки і закручуєте болти(як на фото). Ще одним болтом кріпите нижню слайс-касету і одним кріплення для водопроводної пластикової труби(для сплітера). Слайс-касети використовуємо такі http://deps.ua/ru/katalog/splays-kassetyi-crosver/ru-splais-kasseta-s300.html.

У нижній розварюєм транзитні волокна на інші такі ящики, а також сплітер 1х2. У наступних розварюєм пігтейли(на кожен напрямок інша слайс-касета).

[Горянин 12]

Також хотів наголосити, на зручності доступу до кожної слайс-касети, адже вони кріпляться одна до одної на петлях і відкриваються до стінки ящика.

Відредаговано 2013-08-14 21:51:49 горянин

[rsst 406]

  Честно говоря это ЖЕСТЬ! Это реально неудобно....



Мы используем вот такие ящики http://deps.ua/ru/katalog/opticheskie-boksyi/crosver-fob-05-12.html

Когда возникает некий узловой ящик, ставим такое http://deps.ua/ru/katalog/opticheskie-boksyi/crosver-fob-05-24.html

или такое http://deps.ua/ru/katalog/opticheskie-boksyi/optical-distribution-box-crosver-fob-04-16.html

Сварщик, панельки, дырочки, кассеты...

А как зимой в такой ящик ходить?

[rsst 406]

и зачем тогда пон? не понимаю... строили бы FTTH уж....

ИМХО преимущества пона вы свели на нет...

[rsst 406]

изолента вот та со стенки отвалится, двухсторонний скотч тоже долго не протянет... однажды странности начнутся, у клиентов выборочно будет просаживаться сигнал (отвалится та самая изолента), будете ломать голову - почему да как... потом зимой залезете в ящик, там покрутит пигтейлы от мороза. будете выпрямлять, поломаются....

[rsst 406]

ну и, как я обычно не забываю упомянуть, ремонт многоволоконного кабеля затянется сильно на дольше, нежели сварить 4 волокна...

[Горянин 12]

  Честно говоря это ЖЕСТЬ! Это реально неудобно....



Мы используем вот такие ящики http://deps.ua/ru/katalog/opticheskie-boksyi/crosver-fob-05-12.html

Когда возникает некий узловой ящик, ставим такое http://deps.ua/ru/katalog/opticheskie-boksyi/crosver-fob-05-24.html

или такое http://deps.ua/ru/katalog/opticheskie-boksyi/optical-distribution-box-crosver-fob-04-16.html

Сварщик, панельки, дырочки, кассеты...

А как зимой в такой ящик ходить?

Ми також їх використовуєм.

Як Ви в цих боксах хочете розварити 32+8(воллокна транзитом)=40 волокон(гільз)?

[Горянин 12]

и зачем тогда пон? не понимаю... строили бы FTTH уж....

ИМХО преимущества пона вы свели на нет...

Можливо.

Я спочатку прорахував чисто PON-овський проект. Потім цей на якому зупинився. Порахував приблизну вартість того і іншого. Вони виявились близькими. От я вибрав цей.

[Горянин 12]

изолента вот та со стенки отвалится, двухсторонний скотч тоже долго не протянет... однажды странности начнутся, у клиентов выборочно будет просаживаться сигнал (отвалится та самая изолента), будете ломать голову - почему да как... потом зимой залезете в ящик, там покрутит пигтейлы от мороза. будете выпрямлять, поломаются....

Я повністю з Вами згоден. Це тільки тимчасово, поки не придумаю якесь більш-менш файне рішення. Хоча максимум, що станеться при відклеюванні ізоленти, це те, що пігтейли провиснуть до слайс-касети.

Щодо "покрутит пигтейлы от мороза" то я таке ще не зустрічав.

[rsst 406]



  Честно говоря это ЖЕСТЬ! Это реально неудобно....



Мы используем вот такие ящики http://deps.ua/ru/katalog/opticheskie-boksyi/crosver-fob-05-12.html

Когда возникает некий узловой ящик, ставим такое http://deps.ua/ru/katalog/opticheskie-boksyi/crosver-fob-05-24.html

или такое http://deps.ua/ru/katalog/opticheskie-boksyi/optical-distribution-box-crosver-fob-04-16.html

Сварщик, панельки, дырочки, кассеты...

А как зимой в такой ящик ходить?

Ми також їх використовуєм.

Як Ви в цих боксах хочете розварити 32+8(воллокна транзитом)=40 волокон(гільз)?



в 05-12 отлично располагается до 24 сварок (по 2 в держатель). Но нет смысла разваривать в одном ящике 32 порта.

Если строим шиной, то используем 2-4 волокна кабель и провариваем дропы по магистрали с розетками для включения делителя на  4 или 8. Если кабель 4 волокна, то остается 3*2 волокна запаса если вдруг приспичит включить 8+1(2-3)  абона от соседних делителей. Либо прокинуть часть сигнала из другого порта, если в текущем закончилась емкость.

Если классика 2-4-8, то тоже 4 волокна с головой хватает. делитель на 2 + делитель на 4, дальше 4 волокна, откусываем по волокну из 4 волокон магистрали. Все делается на разъемах, так что если приспичит перекинуть сигнал их неиспользуемой ноги 1x4, то просто перекоммутируем по магистрали разъемы. В каждую ногу включаем 1x8. Если совсем деваться некуда, можно включить перед 1x8 сварной 1x2, а в него 1x8 - бюджета хватает.

[rsst 406]



Щодо "покрутит пигтейлы от мороза" то я таке ще не зустрічав.



а я встречал и теперь с весны потихоньку переделываем в прежних местах подобное художество, но там не пон.

[rsst 406]

И уж если закончатся дырки в 05-12, можно ниже повесить еще один такой же
