Радиолинк 37 км, помогите советом


Рекомендованные сообщения

Всем доброго вечера!

Построил радиомост на 37 км, использовал Диши 34-ки, R52Hn, RB411GL.

Результат оказался не таким, как ожидал, т.е. одна поляризация - гуд -58Дб, а вторая очень плохо -90Дб.

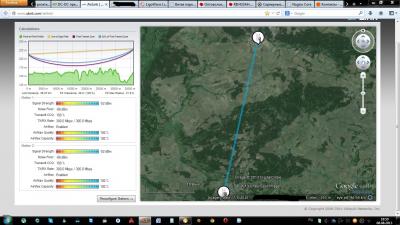

Моделировал трассу линка с помощью http://www.ubnt.com/airlink, с каждой стороны отнял по 20м. на деревья, вообщем трасса отличная, скриншот прикладываю.

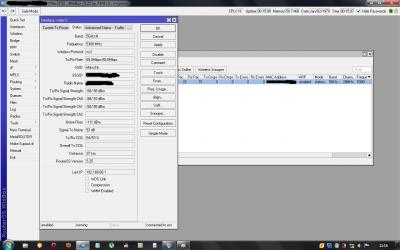

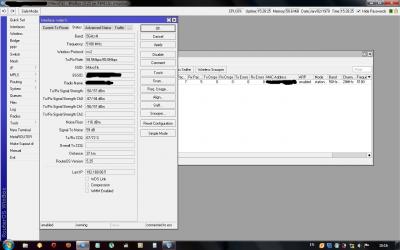

А на деле получается, что вертикальная поляризация у меня перекрыта, т.к. -90Дб - не хватает высоты. скриншоты вкладок винбокса прикладываю.



Может я ошибся в выборе железа?



У кого какие идеи, дайте дельный совет по улучшению сигнала



Спасибо






Ссылка на сообщение
Поделиться на других сайтах

скорость ведь упадёт



если карточки не паленые, пробуй 5GHz-A

скорость ведь упадёт, сейчас качает при 20Мгц - 50Мбит, при 40-ка - 100, но ради интереса попробую чего можно добиться.

Спасибо

Ссылка на сообщение
Поделиться на других сайтах

Смотри пигтейлы, очень похоже что проблема в них.

да, да, может быть, при монтаже пришлось вырезать отверстие в сферическом колпаке диша для внешнего черного пигтейла, который идёт от алюбокса к головке антенны и оболочка в нём изрядно коцнулась.

Попробую поменять, надеюсь поможет. Огромное спасибо

Ссылка на сообщение
Поделиться на других сайтах

попробуй поменяй местами пигтейлы на карточке. Если до смены уровни на канале0 были больше канала1, а после смены остались так же, то проблема в связке карточка пигтейл антенна, если поменялось наоборот, проблема в трассе

попробуй поменяй местами пигтейлы на карточке. Если до смены уровни на канале0 были больше канала1, а после смены остались так же, то проблема в связке карточка пигтейл антенна, если поменялось наоборот, проблема в трассе

Ссылка на сообщение
Поделиться на других сайтах

попробуй поменяй местами пигтейлы на карточке. Если до смены уровни на канале0 были больше канала1, а после смены остались так же, то проблема в связке карточка пигтейл антенна, если поменялось наоборот, проблема в трассе

попробуй поменяй местами пигтейлы на карточке. Если до смены уровни на канале0 были больше канала1, а после смены остались так же, то проблема в связке карточка пигтейл антенна, если поменялось наоборот, проблема в трассе

спасибо

Ссылка на сообщение
Поделиться на других сайтах

У меня тоже подобная ситуация 33 км РД-34 52HN 411GL. Перекосы Ch0-Ch1 до 7дб. Пробовал уже менять  пигтейлы, карты без изменений. буду брать еще комлект РД-34 для другого линка то поставлю параллельно и тогда посмотрю. днем качает 50-60мбит, ночью или после дождя до 102 мбит. до этого стояла сетка 29Дб, на фото видно, в вертикальной поляризации был сигнал -75 -77.

у вас перекос хоть божеский 7 едениц, а у меня 30 :(

Ссылка на сообщение
Поделиться на других сайтах

Прикинул по профилю, у вас высота подвеса антенн 50-60 метров. Это реально? Может вы ошиблись с данными?

да, реально. У меня подвес 50 и 89 метров

Ссылка на сообщение
Поделиться на других сайтах

попробуй поменяй местами пигтейлы на карточке. Если до смены уровни на канале0 были больше канала1, а после смены остались так же, то проблема в связке карточка пигтейл антенна, если поменялось наоборот, проблема в трассе

попробуй поменяй местами пигтейлы на карточке. Если до смены уровни на канале0 были больше канала1, а после смены остались так же, то проблема в связке карточка пигтейл антенна, если поменялось наоборот, проблема в трассе

 Абсолютно правильно!

Ссылка на сообщение
Поделиться на других сайтах

думаю проблему нашли, один пиг был конкретно покоцан и при демонтаже развалился на две части, а причина этому извращения при монтаже, пришлось вырезать отверстие в пластиковом колпаке в форме полусферы для бокового пига.

Пиги ждём, скоро будем смотреть на результат.

Ссылка на сообщение
Поделиться на других сайтах

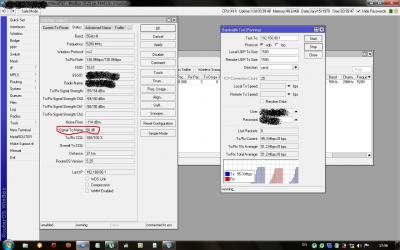

пиги поменяли, чуть юстанули, вот результат при ширине канала 20МГц, мощность 30дб.



Signal To Noise говорят должен быть больше 70. При уменьшении ширины канала до 5Мгц - возрастает до 74


Ссылка на сообщение
Поделиться на других сайтах

VoodooHaker - хто Вам таке сказав, що Signal To Noise повинен бути більшим за 70? Не меншим 20, краще 30.



Сигнал виведіть на 65 дБм.

Ссылка на сообщение
Поделиться на других сайтах

VoodooHaker - хто Вам таке сказав, що Signal To Noise повинен бути більшим за 70? Не меншим 20, краще 30.



Сигнал виведіть на 65 дБм.

это так называемое качество вафли, а сигнал да, чуть прикручу.



спасибо

Ссылка на сообщение
Поделиться на других сайтах

пиги поменяли, чуть юстанули, вот результат при ширине канала 20МГц, мощность 30дб.



Signal To Noise говорят должен быть больше 70. При уменьшении ширины канала до 5Мгц - возрастает до 74

Это на какой карточке вы столько открутили?



Апд: увидел в первом посте. Не боитесь спалить карту?

Відредаговано Ромка
Ссылка на сообщение
Поделиться на других сайтах
Опубліковано: (відредаговано)

R52Hn



пиги поменяли, чуть юстанули, вот результат при ширине канала 20МГц, мощность 30дб.



Signal To Noise говорят должен быть больше 70. При уменьшении ширины канала до 5Мгц - возрастает до 74

Это на какой карточке вы столько открутили?



Апд: увидел в первом посте. Не боитесь спалить карту? Лучше тогда уже замените антенны, например на RD 5G-34




дак 34-и и стоят





R52Hn



пиги поменяли, чуть юстанули, вот результат при ширине канала 20МГц, мощность 30дб.



Signal To Noise говорят должен быть больше 70. При уменьшении ширины канала до 5Мгц - возрастает до 74

Это на какой карточке вы столько открутили?



Апд: увидел в первом посте. Не боитесь спалить карту? Лучше тогда уже замените антенны, например на RD 5G-34






мощу чуть прикручу



спасибо

Відредаговано VoodooHaker
