Оборудование GPON от HUAWEI

Darth Vader2 · 2017-03-27 19:53:29

В продолжение темы:

    1.3.6.1.2.1.2.2.1.1 - ifIndex
    1.3.6.1.2.1.2.2.1.2 - ifDescr
    1.3.6.1.2.1.2.2.1.3 - ifType
    1.3.6.1.2.1.2.2.1.4 - ifMtu
    1.3.6.1.2.1.2.2.1.5 - ifSpeed
    1.3.6.1.2.1.2.2.1.6 - ifPhysAddress
    1.3.6.1.2.1.2.2.1.7 - ifAdminStatus
    1.3.6.1.2.1.2.2.1.8 - ifOperStatus
    1.3.6.1.2.1.2.2.1.9 - ifLastChange
    1.3.6.1.2.1.2.2.1.10 - ifInOctets
    1.3.6.1.2.1.2.2.1.11 - ifInUcastPkts
    1.3.6.1.2.1.2.2.1.13 - ifInDiscards
    1.3.6.1.2.1.2.2.1.14 - ifInErrors
    1.3.6.1.2.1.2.2.1.15 - ifInUnknownProtos
    1.3.6.1.2.1.2.2.1.16 - ifOutOctets
    1.3.6.1.2.1.2.2.1.17 - ifOutUcastPkts
    1.3.6.1.2.1.2.2.1.19 - ifOutDiscards
    1.3.6.1.2.1.2.2.1.20 - ifOutErrors

Відредаговано 2017-03-28 13:00:25 Darth Vader2

vlad5503 · 2017-03-28 09:55:03

Какие платы стоят в шасии?

snmpwalk -c community -v 2c ip_olt 1.3.6.1.4.1.2011.2.6.7.1.1.2.1.7.0

Получим такой ответ:

SNMPv2-SMI::enterprises.2011.2.6.7.1.1.2.1.7.0.2 = STRING: "H807GPBH"

SNMPv2-SMI::enterprises.2011.2.6.7.1.1.2.1.7.0.3 = STRING: "H802GPBD"

SNMPv2-SMI::enterprises.2011.2.6.7.1.1.2.1.7.0.4 = STRING: "H802GPBD"

SNMPv2-SMI::enterprises.2011.2.6.7.1.1.2.1.7.0.5 = STRING: "H802GPBD"

SNMPv2-SMI::enterprises.2011.2.6.7.1.1.2.1.7.0.6 = STRING: "H801SCUN"

SNMPv2-SMI::enterprises.2011.2.6.7.1.1.2.1.7.0.7 = STRING: "H801SCUN"

SNMPv2-SMI::enterprises.2011.2.6.7.1.1.2.1.7.0.8 = STRING: "H801GICF"

SNMPv2-SMI::enterprises.2011.2.6.7.1.1.2.1.7.0.9 = STRING: "H801GICF"

Где последняя цифра(2,3,4-9) выданная в snmp ответе указывает какие слоты шасси заняты. А параметр STRING показывает нам модель платы.

Darth Vader2 · 2017-03-28 12:47:40

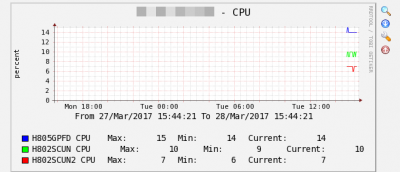

На базе HW_NE80_CPU перековырял для 5683T. При изучении примера не составит труда сделать под себя как угодно.

как выглядит

cacti_graph_template_hw_ne80_cpu.rar

vlad5503 · 2017-03-29 05:04:46

Вот возникла потребность прописать терминал так: 1 порт - в режиме BRIDGE, чтоб абонент мог настроить публичный адрес на своем оборудовании, 2 порт в режиме INTERNET, для обеспечения доступа с внешней стороны к терминалу.

Читал, что есть другой способ доступа админа к терминалу, но не нашел конкретики пока.

Ну вот пробую так прописать:

interface gpon 0/2
ont add 0 0 sn-auth 4857544334B4C912 omci ont-lineprofile-id 2 ont-srvprofile-id 110 desc TEST-B-R
quit
service-port 409 vlan 23 gpon 0/2/0 ont 0 gemport 0 multi-service user-vlan 23 tag-transform translate inbound traffic-table index 10 outbound traffic-table index 10
service-port 3000 vlan 30 gpon 0/2/0 ont 0 gemport 3 multi-service user-vlan 30 tag-transform translate inbound traffic-table index 2 outbound traffic-table index 2

Но на втором сервис-порте получаю ошибку:

Failure: The GEM index does not exist

Профиль ont-srvprofile-id 110 имеет настройку под 4 вилана, которые я планировал использовать.

Странно то что мы прописываем 4 порта INTERNET с разными виланами, с разными ip и для 4 абонентов. Которые работают вместе через один терминал.

Может я что-то упустил?

Или кто покажет другой вариант?

jock444 · 2017-03-29 08:12:28

Вот возникла потребность прописать терминал так: 1 порт - в режиме BRIDGE, чтоб абонент мог настроить публичный адрес на своем оборудовании, 2 порт в режиме INTERNET, для обеспечения доступа с внешней стороны к терминалу.

Читал, что есть другой способ доступа админа к терминалу, но не нашел конкретики пока.

Ну вот пробую так прописать:
interface gpon 0/2
ont add 0 0 sn-auth 4857544334B4C912 omci ont-lineprofile-id 2 ont-srvprofile-id 110 desc TEST-B-R
quit
service-port 409 vlan 23 gpon 0/2/0 ont 0 gemport 0 multi-service user-vlan 23 tag-transform translate inbound traffic-table index 10 outbound traffic-table index 10
service-port 3000 vlan 30 gpon 0/2/0 ont 0 gemport 3 multi-service user-vlan 30 tag-transform translate inbound traffic-table index 2 outbound traffic-table index 2
Но на втором сервис-порте получаю ошибку:
Failure: The GEM index does not exist
Профиль ont-srvprofile-id 110 имеет настройку под 4 вилана, которые я планировал использовать.

Странно то что мы прописываем 4 порта INTERNET с разными виланами, с разными ip и для 4 абонентов. Которые работают вместе через один терминал.

Может я что-то упустил?

Или кто покажет другой вариант?

ваша ошибка и является ответом

FonOdinus · 2017-03-29 08:19:31

Покажите профайлы.

vlad5503 · 2017-03-29 09:38:18

Вот профиль:

display ont-srvprofile gpon profile-id 110
  ---------------------------------------------------------------------
  Profile-ID  : 110
  Profile-name: bridge-2
  Access-type : GPON
  ---------------------------------------------------------------------
  Port-type     Port-number
  ---------------------------------------------------------------------
  POTS          2
  ETH           4
  TDM           0
  MOCA          0
  CATV          0
  ---------------------------------------------------------------------
  TDM port type                     : E1
  TDM service type                  : TDMoGem
  MAC learning function switch      : Enable
  ONT transparent function switch   : Disable
  Multicast forward mode            : Unconcern
  Multicast forward VLAN            : -
  Multicast mode                    : Unconcern
  Upstream IGMP packet forward mode : Unconcern
  Upstream IGMP packet forward VLAN : -
  Upstream IGMP packet priority     : -
  Native VLAN option                : Concern
  ---------------------------------------------------------------------
  Port-type Port-ID QinQmode  PriorityPolicy Inbound     Outbound
  ---------------------------------------------------------------------
  ETH       1       unconcern unconcern      unconcern   unconcern
  ETH       2       unconcern unconcern      unconcern   unconcern
  ETH       3       unconcern unconcern      unconcern   unconcern
  ETH       4       unconcern unconcern      unconcern   unconcern
  ---------------------------------------------------------------------
  Port-type Port-ID Dscp-mapping-table-index
  ---------------------------------------------------------------------
  ETH       1       0
  ETH       2       0
  ETH       3       0
  ETH       4       0
  IPHOST    1       0
  ---------------------------------------------------------------------
  Notes: * indicates transparent attribute of the vlan
  ---------------------------------------------------------------------
  Port   Port Service-type Index S-VLAN S-PRI C-VLAN C-PRI ENCAP S-PRI
  type   ID                                                      POLICY
  ---------------------------------------------------------------------
  ETH    1    Translation  1     1      -     1      -     -     -
  ETH    1    Translation  2     20     -     20     -     -     -
  ETH    2    Translation  1     1      -     1      -     -     -
  ETH    2    Translation  2     21     -     21     -     -     -
  ETH    3    Translation  1     1      -     1      -     -     -
  ETH    3    Translation  2     22     -     22     -     -     -
  ETH    4    Translation  1     1      -     1      -     -     -
  ETH    4    Translation  2     30     -     30     -     -     -
  IPHOST 1    Translation  1     1      -     1      -     -     -
  ---------------------------------------------------------------------
  Binding times : 1
  ---------------------------------------------------------------------

И увидел свою ошибку....) Лине-профиль у меня для одного вилана!

А надо бы использовать как минимум под два, которые хочу использовать.

Создам новый лине-профиль и проверю. Результат напишу...

vlad5503 · 2017-03-29 09:43:26

Ну вот точно!

прописал линепрофиль 110 для нужных виланов....

#interface gpon 0/2
MA5683T(config-if-gpon-0/2)#ont add 0 0 sn-auth 4857544334B4C912 omci ont-lineprofile-id 110 ont-srvprofile-id 110 desc TEST-B-R
  Number of ONTs that can be added: 1, success: 1
  PortID :0, ONTID :0
MA5683T(config-if-gpon-0/2)#quit
MA5683T(config)#service-port 409 vlan 23 gpon 0/2/0 ont 0 gemport 0 multi-service user-vlan 23 tag-transform translate inbound traffic-table index 10 outbound traffic-table index 10
MA5683T(config)#service-port 3000 vlan 30 gpon 0/2/0 ont 0 gemport 3 multi-service user-vlan 30 tag-transform translate inbound traffic-table index 2 outbound traffic-table index 2

Проверим что получилось:

MA5683T(config)#display ont info 0 2 0 0
  ---------------------------------------------------------------------
  F/S/P                : 0/2/0
  ONT-ID               : 0
  Control flag         : active
  Run state            : online
  Config state         : normal
  Match state          : match
  DBA type             : SR
  ONT distance(m)      : 19
  ONT battery state    : -
  Authentic type       : SN-auth
  SN                   : 4857544334B4C912 (HWTC-34B4C912)
  Management mode      : OMCI
  Software work mode   : normal
  Isolation state      : normal
  ONT IP 0 address/mask: -
  Description          : TEST-B-R
  Last down cause      : -
  Last up time         : 2017-03-29 16:45:43+08:00
  Last down time       : -
  Last dying gasp time : -
  ONT online duration  : 0hour 2minute 5second
  Type-C Support       : Not support
  ---------------------------------------------------------------------
  Line profile ID      : 110
  Line profile name    : bridge-2
  ---------------------------------------------------------------------
  FEC upstream switch :Disable
  OMCC encrypt switch :Off
  Qos mode            :PQ
  Mapping mode        :VLAN
  Tr069 management    :Disable
  ---------------------------------------------------------------------
  Notes: * indicates Discrete TCONT(TCONT UnBound)
  ---------------------------------------------------------------------
  <T-CONT   0>          DBA Profile-ID:1
  <T-CONT   1>          DBA Profile-ID:5
   <Gem Index 0>
   --------------------------------------------------------------------
   |Serv-Type:ETH |Encrypt:off |Cascade:off |Priority:0  |GEM-CAR:-   |
   --------------------------------------------------------------------
    Mapping VLAN Priority Port   Port  Bundle  Flow  Transparent
    index                 type   ID    ID      CAR
   --------------------------------------------------------------------
    0       20   -        -      -     -       -     -
   --------------------------------------------------------------------
   <Gem Index 1>
   --------------------------------------------------------------------
   |Serv-Type:ETH |Encrypt:off |Cascade:off |Priority:0  |GEM-CAR:-   |
   --------------------------------------------------------------------
    Mapping VLAN Priority Port   Port  Bundle  Flow  Transparent
    index                 type   ID    ID      CAR
   --------------------------------------------------------------------
    0       21   -        -      -     -       -     -
   --------------------------------------------------------------------
   <Gem Index 2>
   --------------------------------------------------------------------
   |Serv-Type:ETH |Encrypt:off |Cascade:off |Priority:0  |GEM-CAR:-   |
   --------------------------------------------------------------------
    Mapping VLAN Priority Port   Port  Bundle  Flow  Transparent
    index                 type   ID    ID      CAR
   --------------------------------------------------------------------
    0       22   -        -      -     -       -     -
   --------------------------------------------------------------------
   <Gem Index 3>
   --------------------------------------------------------------------
   |Serv-Type:ETH |Encrypt:off |Cascade:off |Priority:0  |GEM-CAR:-   |
   --------------------------------------------------------------------
    Mapping VLAN Priority Port   Port  Bundle  Flow  Transparent
    index                 type   ID    ID      CAR
   --------------------------------------------------------------------
    0       30   -        -      -     -       -     -
   --------------------------------------------------------------------
  ---------------------------------------------------------------------
  Service profile ID   : 110
  Service profile name : bridge-2
  ---------------------------------------------------------------------
  Port-type     Port-number
  ---------------------------------------------------------------------
  POTS          2
  ETH           4
  TDM           0
  MOCA          0
  CATV          0
  ---------------------------------------------------------------------
  TDM port type                     : E1
  TDM service type                  : TDMoGem
  MAC learning function switch      : Enable
  ONT transparent function switch   : Disable
  Multicast forward mode            : Unconcern
  Multicast forward VLAN            : -
  Multicast mode                    : Unconcern
  Upstream IGMP packet forward mode : Unconcern
  Upstream IGMP packet forward VLAN : -
  Upstream IGMP packet priority     : -
  Native VLAN option                : Concern
  ---------------------------------------------------------------------
  Port-type Port-ID QinQmode  PriorityPolicy Inbound     Outbound
  ---------------------------------------------------------------------
  ETH       1       unconcern unconcern      unconcern   unconcern
  ETH       2       unconcern unconcern      unconcern   unconcern
  ETH       3       unconcern unconcern      unconcern   unconcern
  ETH       4       unconcern unconcern      unconcern   unconcern
  ---------------------------------------------------------------------
  Notes: * indicates the discretely configured traffic profile
  ---------------------------------------------------------------------
  Port-type Port-ID Dscp-mapping-table-index
  ---------------------------------------------------------------------
  ETH       1       0
  ETH       2       0
  ETH       3       0
  ETH       4       0
  IPHOST    1       0
  ---------------------------------------------------------------------
  Notes: * indicates transparent attribute of the vlan
  ---------------------------------------------------------------------
  Port   Port Service-type Index S-VLAN S-PRI C-VLAN C-PRI ENCAP S-PRI
  type   ID                                                      POLICY
  ---------------------------------------------------------------------
  ETH    1    Translation  1     1      -     1      -     -     -
  ETH    1    Translation  2     20     -     20     -     -     -
  ETH    2    Translation  1     1      -     1      -     -     -
  ETH    2    Translation  2     21     -     21     -     -     -
  ETH    3    Translation  1     1      -     1      -     -     -
  ETH    3    Translation  2     22     -     22     -     -     -
  ETH    4    Translation  1     1      -     1      -     -     -
  ETH    4    Translation  2     30     -     30     -     -     -
  IPHOST 1    Translation  1     1      -     1      -     -     -
  ---------------------------------------------------------------------

Пошел дальше тестить терминал...

Darth Vader2 · 2017-03-30 01:22:03

Проблема с отображением графиков нагрузки на интерфейсах CACTI связана с "long SNMP OID".

так выглядит запрос

.1.3.6.1.2.1.31.1.1.1.10.4194304000

в итоге получаем ошибку в логах

ERROR PHP WARNING: SNMP::get(): Invalid object identifier: .1.3.6.1.2.1.31.1.1.1.10.4194304000 in file: /cacti/lib/snmp.php on line: 497

С ошибкой все понятно, с консоли решение я описывал, для себя сделал алиас в .bashrc, чтобы всякий раз не добавлять к запросу -Ir , но борьба с кактусами продолжается. Если у кого есть решение - поделитесь.

Переход на другую систему мониторинга не предлагать. В таком русле если думать, то лучше собственное сделать с нуля.

Спасибо.

Avad0n · 2017-03-30 06:32:39

Darth Vader2 , а у вас счетчики вообще считают на PON интерфейсах? Есть несколько 5608 и 5683 везде картина примерно такая:

Как пример, MA5608 (MCUD1 + GPFD):

iso.3.6.1.2.1.31.1.1.1.10.128 = Counter64: 0

iso.3.6.1.2.1.31.1.1.1.10.262 = Counter64: 0

iso.3.6.1.2.1.31.1.1.1.10.263 = Counter64: 0

iso.3.6.1.2.1.31.1.1.1.10.264 = Counter64: 0

iso.3.6.1.2.1.31.1.1.1.10.234897408 = Counter64: 0

iso.3.6.1.2.1.31.1.1.1.10.234897472 = Counter64: 0

iso.3.6.1.2.1.31.1.1.1.10.234897536 = Counter64: 17180402217 - аплинк

iso.3.6.1.2.1.31.1.1.1.10.234897600 = Counter64: 0

iso.3.6.1.2.1.31.1.1.1.10.3221242112 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194304000 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194304256 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194304512 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194304768 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194305024 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194305280 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194305536 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194305792 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194306048 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194306304 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194306560 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194306816 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194307072 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194307328 = Counter64: 18446744073709551615

iso.3.6.1.2.1.31.1.1.1.10.4194307584 = Counter64: 18446744073709551615 - активное дерево , счетчик не тикает.

iso.3.6.1.2.1.31.1.1.1.10.4194307840 = Counter64: 18446744073709551615

Відредаговано 2017-03-30 06:33:24 Avad0n

Darth Vader2 · 2017-03-30 08:18:46

Darth Vader2 , а у вас счетчики вообще считают на PON интерфейсах?

[@]# snmpwalk -c community -v 2c ip_olt IF-MIB::ifInOctets.4194304000
IF-MIB::ifInOctets.4194304000 = Counter32: 938918666
[@]# snmpwalk -c community -v 2c ip_olt IF-MIB::ifInOctets.4194304000
IF-MIB::ifInOctets.4194304000 = Counter32: 938940863



[@]# snmpwalk -c community -v 2c ip_olt IF-MIB::ifInUcastPkts.4194304000
IF-MIB::ifInUcastPkts.4194304000 = Counter32: 1011006154
[@]# snmpwalk -c community -v 2c ip_olt IF-MIB::ifInUcastPkts.4194304000
IF-MIB::ifInUcastPkts.4194304000 = Counter32: 1011006307

    1.3.6.1.2.1.2.2.1.1 - ifIndex
    1.3.6.1.2.1.2.2.1.2 - ifDescr
    1.3.6.1.2.1.2.2.1.3 - ifType
    1.3.6.1.2.1.2.2.1.4 - ifMtu
    1.3.6.1.2.1.2.2.1.5 - ifSpeed
    1.3.6.1.2.1.2.2.1.6 - ifPhysAddress
    1.3.6.1.2.1.2.2.1.7 - ifAdminStatus
    1.3.6.1.2.1.2.2.1.8 - ifOperStatus
    1.3.6.1.2.1.2.2.1.9 - ifLastChange
    1.3.6.1.2.1.2.2.1.10 - ifInOctets
    1.3.6.1.2.1.2.2.1.11 - ifInUcastPkts
    1.3.6.1.2.1.2.2.1.13 - ifInDiscards
    1.3.6.1.2.1.2.2.1.14 - ifInErrors
    1.3.6.1.2.1.2.2.1.15 - ifInUnknownProtos
    1.3.6.1.2.1.2.2.1.16 - ifOutOctets
    1.3.6.1.2.1.2.2.1.17 - ifOutUcastPkts
    1.3.6.1.2.1.2.2.1.19 - ifOutDiscards
    1.3.6.1.2.1.2.2.1.20 - ifOutErrors

Не смотрите, что нет ошибки в консоли. Добавил в .bashrc

alias snmpwalk="snmpwalk -Ir"

Відредаговано 2017-03-30 08:35:56 Darth Vader2

l1ght · 2017-03-30 08:54:37

Это бага net-snmp. Обновите его для начала.

Darth Vader2 · 2017-03-30 08:57:36

Это бага net-snmp. Обновите его для начала.

До какой версии?

p.s. Version: 5.7.2

[@]# snmpwalk -c community -v 2c olt_ip 1.3.6.1.2.1.2.2.1.10.4194304000
1.3.6.1.2.1.2.2.1.10.4194304000: Unknown Object Identifier (Index out of range: 4194304000 (ifIndex))

[@]# snmpwalk -Ir -c community -v 2c olt_ip 1.3.6.1.2.1.2.2.1.10.4194304000
IF-MIB::ifInOctets.4194304000 = Counter32: 1034489570

Відредаговано 2017-03-30 09:07:23 Darth Vader2

l1ght · 2017-03-30 09:59:50

Вроде как обещали давно пофиксить в текущих ветках.

Так что просто на что-то посвежее.

Відредаговано 2017-03-30 10:00:15 l1ght

Darth Vader2 · 2017-03-30 10:08:17

Не нашел свежее. Видать балаболы.

Оставил относительно cacti на github пожелание, посмотрю на реакцию. Думаю, что проигнорят и это логично - не их проблема. Но все таки хочу увидеть какой присвоят issue статус. Отпишусь после.

FonOdinus · 2017-03-30 11:37:52

Какие еще варианты рисования графиков? zabbix ?

Darth Vader2 · 2017-03-30 12:16:28

Какие еще варианты рисования графиков? zabbix ?

Да и много других. В том числе самодельный, к чему и склоняюсь, если не смогу победить cacti.

FonOdinus · 2017-03-30 17:03:10

Что значит самодельный? Возвращение к mrtg и "костылям"?

Darth Vader2 · 2017-03-30 18:02:24

Что значит самодельный? Возвращение к mrtg и "костылям"?

Вот здесь поищите, если хотите готовую систему получить:

https://sourceforge.net/directory/system-administration/networking/monitoring/os:windows/os:linux/

https://sourceforge.net/directory/system-administration/sysadministration/

Что касается меня, то не вижу смысла обсуждать свои предпочтения. Извините.

Відредаговано 2017-03-30 18:28:10 Darth Vader2

l1ght · 2017-03-30 19:55:56

Все свелось к тому, что вызов snmp2_get надо заменить на колбек для шела типо

shell_exec("snmpget -v2c ... -Ir $oid");

Ну что-то в таком духе... Ну и сделать форматирование что б возвращало так же как родные функции и собсно успех)))

Не нашел как в php рулить такими параметрами snmp.

Если есть в хозяйстве пых 5.4+ можно попробовать snmp class. Возможно там таких болячек нет.

Darth Vader2 · 2017-03-30 21:14:58

Все свелось к тому, что вызов snmp2_get надо заменить на колбек для шела типо
shell_exec("snmpget -v2c ... -Ir $oid");
Ну что-то в таком духе...

Я честно пытался, но результат пока равен нулю. Суть понятна.

l1ght · 2017-03-30 23:04:27

Для shell_exec нужны абсолютные пути ЕМНИП.

Ну и я не уврен в скольких местах это нужно править.

Avad0n · 2017-04-07 19:25:05

Darth Vader2, оно то снимает, но только 32 битные счетчики, на 64 битных тишина (кроме портов на выносных аплинк картах или на MCUD / SCUD управлялках). Под Zabbix использовал клонированый шаблон под использование lld и ifmib + подменил oid на 32bit. Вроде данные снимаются, но графики рваные: более менее на пон портах и вообще печаль на аплинк (где трафик в пиках больше 1Г), епон карты вообще не алё (данные не собираются).

Icelips · 2017-04-21 17:35:52

у кого то получилась авто регистрация онушек ? с применением всех правил, на 5683t

vlad5503 · 2017-05-16 01:59:55

Приветствую всех!

Вот на новой железке МА5683 начал делать настройки...Но получил проблемку.

Задача:

Настроить терминал так что бы на одном порту был режим бридж и подключен клиент. Клиент на своем оборудовании выставляет необходимый адрес, например 172.16.140.254 или получает по dhcp. Клиент при этом не должен иметь доступа к управлению терминалом(как минимум программно).
Второй порт настроить для доступа с внешней стороны к управлению терминалом. Режим «роутер» и с адресом, например 10.10.10.50. На который сис.админ мог бы при необходимости заходить.

Готовим такой конфиг:

ont-lineprofile gpon profile-id 103 profile-name "22-30"

tcont 1 dba-profile-id 10

tcont 2 dba-profile-id 10

gem add 1 eth tcont 1

gem add 2 eth tcont 2

gem mapping 1 0 vlan 22

gem mapping 2 1 vlan 30

После того, как сняли LAN, вам нужно привязать к onu соответствующий сервис-профиль:

ont-srvprofile gpon profile-id 103 profile-name "22-30"

ont-port pots 2 eth 4

port vlan eth 1 translation 22 user-vlan 22

port vlan eth 2 translation 30 user-vlan 30

Производим вход на управление платой:

Interface gpon 0/2

Данное устройство должно быть зарегистрировано и привязано к этим line и service профилям, например так:

ont add 0 0 sn-auth "48ХХХХХХХXXX8732" omci ont-lineprofile-id 103 ont-srvprofile-id 103 desc "22-30"

Затем, из режима конфигурации платы добавляем native vlan на конкретный порт командой:

ont port native-vlan 0 0 eth 1 vlan 22 priority 0

ont port native-vlan 0 0 eth 2 vlan 30 priority 0

Далее сервис порты:

service-port 1 vlan 22 gpon 0/2/0 ont 0 gemport 1 multi-service user-vlan 22 tag-transform transparent

service-port 2 vlan 30 gpon 0/2/0 ont 0 gemport 2 multi-service user-vlan 30 tag-transform transparent

ИТОГ:

Через порт 2, который имеет на терминале настройки роутера с адресом 10.10.10.50 работает.

Через порт 1, который имеет режим bridge, для адреса 172.16.140.254 – не работает.

Подскажите, кто может настраивал подобное... Где я не то сделал?

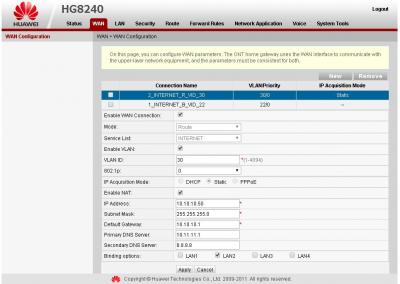

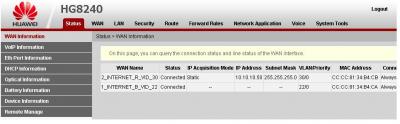

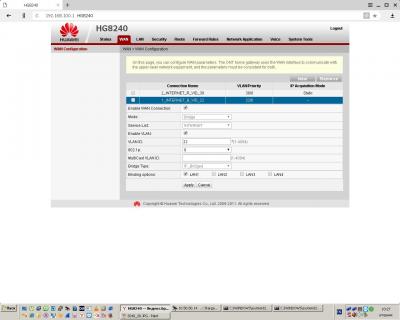

На терминале настройки можно глянуть на приложенных скринах.

Общее

Відредаговано 2017-05-16 04:13:13 vlad5503

Увійти

Оборудование GPON от HUAWEI

Рекомендованные сообщения

Darth Vader2 33

Ссылка на сообщение

Поделиться на других сайтах

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Posted Images

vlad5503 1

Ссылка на сообщение

Поделиться на других сайтах

Darth Vader2 33

Ссылка на сообщение

Поделиться на других сайтах

vlad5503 1

Ссылка на сообщение

Поделиться на других сайтах

jock444 0

Ссылка на сообщение

Поделиться на других сайтах

FonOdinus 92

Ссылка на сообщение

Поделиться на других сайтах

vlad5503 1

Ссылка на сообщение

Поделиться на других сайтах

vlad5503 1

Ссылка на сообщение

Поделиться на других сайтах

Darth Vader2 33

Ссылка на сообщение

Поделиться на других сайтах

Avad0n 22

Ссылка на сообщение

Поделиться на других сайтах

Darth Vader2 33

Ссылка на сообщение

Поделиться на других сайтах

l1ght 377

Ссылка на сообщение

Поделиться на других сайтах

Darth Vader2 33

Ссылка на сообщение

Поделиться на других сайтах

l1ght 377

Ссылка на сообщение

Поделиться на других сайтах

Darth Vader2 33

Ссылка на сообщение

Поделиться на других сайтах

FonOdinus 92

Ссылка на сообщение

Поделиться на других сайтах

Darth Vader2 33

Ссылка на сообщение

Поделиться на других сайтах

FonOdinus 92

Ссылка на сообщение

Поделиться на других сайтах

Darth Vader2 33

Ссылка на сообщение

Поделиться на других сайтах

l1ght 377

Ссылка на сообщение

Поделиться на других сайтах

Darth Vader2 33

Ссылка на сообщение

Поделиться на других сайтах

l1ght 377

Ссылка на сообщение

Поделиться на других сайтах

Avad0n 22

Ссылка на сообщение

Поделиться на других сайтах

Icelips 9

Ссылка на сообщение
