Routerboard + RocketDish: избавляемся от толстого пигтейла


Рекомендованные сообщения



Должен. Без корпуса - так точно.

Что хочется получить по итогу? Можем поэкспериментировать.



Хочем получить: RB411GL+R52Hn и медик 1G(чтоб в боксе поместился) ну и соответственно RocketDish 5G-30+пигтейлы с боксом. Всего нужен пока 1 комплект! Жду цены в ЛС.

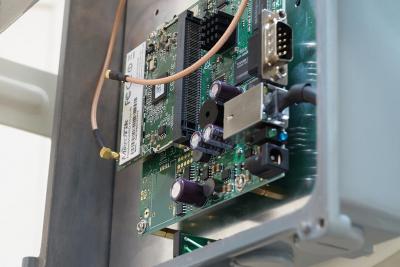

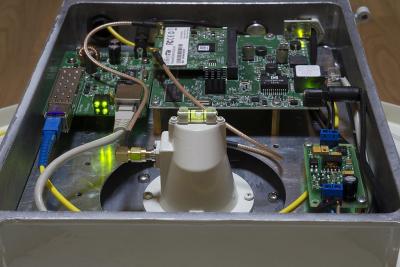

По итогу получилось уместить не только медик, но и DC-DC чтоб два питания не тянуть.

Мы сделали небольшой обзор.

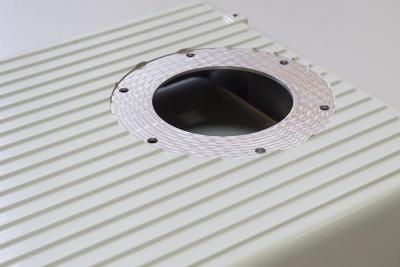

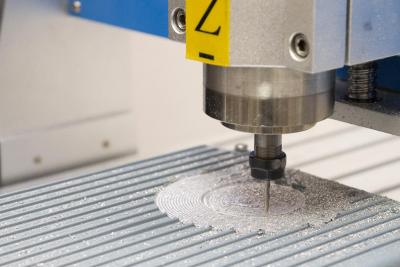

DishBox: Alubox, адаптированный для RocketDish

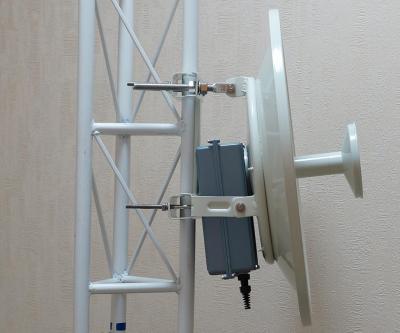

Вот так выглядит DishBox, установленный на RocketDish-5G30 .


Углы наклона антенны с боксом несколько меньше, чем без него, но их вполне достаточно в большинстве случаев.




http://proline.biz.ua/dishbox-aluminium-case-for-rocketdish








Ссылка на сообщение
Поделиться на других сайтах

Что за блок питания установлен в боксе? Какие вх и вых напряжения? Как быть с вентиляцией, ибо эта сборка будет хорошо греться в боксе.

Ссылка на сообщение
Поделиться на других сайтах

Что за блок питания установлен в боксе? Какие вх и вых напряжения? Как быть с вентиляцией, ибо эта сборка будет хорошо греться в боксе.



У меня в боксе 411gl, 3 подобных блока питания, медиаконвертор, тоже переживал по поводу температуры, думал тень делать для бокса, все лето провисел без проблем на 20 метровой мачте. Посмотрим, что будет в этом году.

Ссылка на сообщение
Поделиться на других сайтах

молодцы ребята!

Ссылка на сообщение
Поделиться на других сайтах

Что за блок питания установлен в боксе? Какие вх и вых напряжения? Как быть с вентиляцией, ибо эта сборка будет хорошо греться в боксе.

Модуль Mean Well + наша плата с клеммами. На входе 24В, на выходе 5В 1А. Он дороговат, но можно подобрать и вариант подешевле.

Всё это можно у нас купить.

Насчёт вентиляции комментировали выше.

Ссылка на сообщение
Поделиться на других сайтах

ничего нового не увидел, ребят, мы так строим давно)

Жека ну не камильфо:)))))

Ссылка на сообщение
Поделиться на других сайтах

камильфо в других боксах, это предварительная сборка, фотка давнющая

я обычно не фотаю свои детища когда уже все в работе



кстати в боксах от антенн JRC больше места и есть где разгуляться)))

сейчас модно юзать внешние патчкорды, кассетка уже не нужна для сварок, кароч много нюансов

Відредаговано zulu_Radist
