Сколько нужно заводить волокон?

[Futura 7]

Подскажите пожалуйста новичку, есть четыре прямых улицы A,B,C,D длиной один километр каждая, без перекрестков. Сколько нужно подвести волокон (снизу рисунка) и где расположить сплитеры?

[Firelli 1]

Плотность домов на каждой улице 4шт на км, значит с запасом в 50% логично 2 волокна

[Futura 7]

плотность домов примерно 40-50 шт. улицу (1км)

[Den_LocalNet 1 474]

Такая постановка вопроса лишь подтверждает ваше не желание прочитать азбуку по пону. Если сами читать не желаете - платите тому, кто будет это делать за вас. Я в шоке. Каникулы в школе?

[Shuher 216]

У меня сежду домами 20 метров. Ставлю коробку на 100 метров улицы.

50 метров (коробка) 100 метров (коробка).......100 метров (коробка)50 метров

[Futura 7]

У меня сежду домами 20 метров. Ставлю коробку на 100 метров улицы.

50 метров (коробка) 100 метров (коробка).......100 метров (коробка)50 метров



какой делитель в ящике ставите при такой плотности?

[Firelli 1]



У меня сежду домами 20 метров. Ставлю коробку на 100 метров улицы.

50 метров (коробка) 100 метров (коробка).......100 метров (коробка)50 метров



какой делитель в ящике ставите при такой плотности?



Мой сарказм не сработал.

Сколько Вы желаете получить абонов с улици? (полоски а, б, в ...)

[Futura 7]

на каждой улице 2 полосы по 50 домов

[Firelli 1]

на каждой улице 2 полосы по 50 домов

Ооо, так вам везёт, 100 домов на улице, 95 волокон на каждую (бабушки на лавочках инет не думаю что захотят   ) На них "скидочку" и сделаем...

[shadowmachine 0]



на каждой улице 2 полосы по 50 домов

Ооо, так вам везёт, 100 домов на улице, 95 волокон на каждую (бабушки на лавочках инет не думаю что захотят   ) На них "скидочку" и сделаем...



Он хочет построить поном. причем здесь 95 волокон

[Futura 7]

ПОН естественно, понятно что 100 домов не подключатся, но 30-40% должно быть

[Shuher 216]





У меня сежду домами 20 метров. Ставлю коробку на 100 метров улицы.

50 метров (коробка) 100 метров (коробка).......100 метров (коробка)50 метров

какой делитель в ящике ставите при такой плотности?

планировал 50% проникновение. ставил делители на 8. местами уже поменял на 16.

[Futura 7]

покритикуйте - топология шина, на улицу заходит волокно, дальше сплитер на 4, от него волокна идут на боксы через каждые 150-200 м. доступ для абонентов (1/4, 1/8, 1/16)



[Cannibal00 11]

Если на улице 100 домов, если устраивает 64% проникновение, то по одному волокну на улицу, в начале улицы 1 делитель на 8, и за ним 8 делителей на 8. Ну и как раз хватит одной 4-х портовой головы.

[_WesT_ 1 016]

покритикуйте - топология шина, на улицу заходит волокно, дальше сплитер на 4, от него волокна идут на боксы через каждые 150-200 м. доступ для абонентов (1/4, 1/8, 1/16)






Странная какая то шина... ничего не понятно.

[Futura 7]

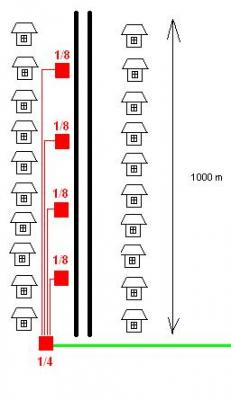

может так будет понятно:

[Виктор Николаевич 94]

А вы предварительно хоть информацию о подключении к интернету будущим абонентам дали ?

Уже было бы какое-то предварительное кол-во заявок, + просчитали бы возможный запас и стала ясна вся картина.

[logic 522]

4 вол на улицу .... 8 на магистраль  между улицами

[Futura 7]

А вы предварительно хоть информацию о подключении к интернету будущим абонентам дали ?

Уже было бы какое-то предварительное кол-во заявок, + просчитали бы возможный запас и стала ясна вся картина.



есть подключения по радио как мои так и конкурентов, 50-60% проникновение планируется -  то есть вся голова на этот поселок

[Futura 7]

4 вол на улицу .... 8 на магистраль  между улицами



планируется 1 порт олт на улицу, то есть как раз головы хватит, но как сделать разводку по самой улице?

[Shuher 216]

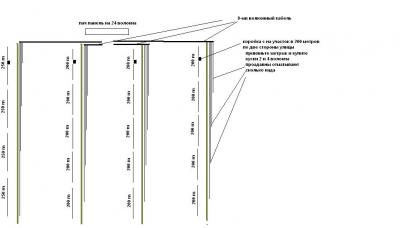

Было очень скушно:

В каждом боксе планарный делитель на 8

Відредаговано 2014-07-09 18:39:32 Shuher

[Shuher 216]

Двух волоконного кабеля хватит чтоб увеличить количество клиентов вдвое

[Futura 7]

Благодарю!

[Учумелые ручки 705]

Блин мужики, а мозги только в одном направлении думают ?

Я не хочу распинаться и "рисовать", но что мешает "положить" в начале (голове) 1*4 сплиттер, от него развести по волокну в направлении 4х улиц.

По "срединке" улиц - поставить ещё 1*4 и пустить 2 волокна в одну и в другую сторону, абон-боксы оконечить ещё 1*4 ... (причем "разветвитель по улице" можно совместить с абон-боксом.)

Получится классическая "звезда", с "запасом" ...

Обслуживать - легче, не надо держать запас "разнокалиберных" сплиттеров и т.д.



ЗЫ: Для начала спросим у ТС - у него есть хоть простейший измеритель мощности?

       Это намек для советующих FBT сплиттеры ...

       А так, как по мне - простейшая задачка даже не требующая внимания.

       Однородность материалов, простота обслуживания, - просто убивает на корню идею с экономией "лишней сотни" гривен между 2х и 4х волоконкой



2 TC -  Совет - стройте звездой...

Відредаговано 2014-07-09 20:19:30 Учумелые ручки

[Shuher 216]

Блин мужики, а мозги только в одном направлении думают ?

Я не хочу распинаться и "рисовать", но что мешает "положить" в начале (голове) 1*4 сплиттер, от него развести по волокну в направлении 4х улиц.

По "срединке" улиц - поставить ещё 1*4 и пустить 2 волокна в одну и в другую сторону, абон-боксы оконечить ещё 1*4 ... (причем "разветвитель по улице" можно совместить с абон-боксом.)

Получится классическая "звезда", с "запасом" ...

Обслуживать - легче, не надо держать запас "разнокалиберных" сплиттеров и т.д.



ЗЫ: Для начала спросим у ТС - у него есть хоть простейший измеритель мощности?

       Это намек для советующих FBT сплиттеры ...

       А так, как по мне - простейшая задачка даже не требующая внимания.

       Однородность материалов, простота обслуживания, - просто убивает на корню идею с экономией "лишней сотни" гривен между 2х и 4х волоконкой



2 TC -  Совет - стройте звездой...

Я ничего не советую, я предлагаю варианты. А без простейшего измерителя вообще не стоит заводить пони.

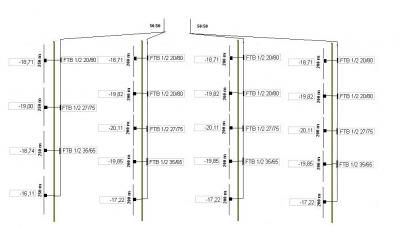

И схему можно с FBT можно перерисовать так что там будут делители однокалиберные, будут сигналы +/- 4 дб отличаться...
