ПОН в небольшом городке

Recommended Posts

привет всем! хочу показать как в нашей сети организовуется технология ПОН и как мы делаем ПОНмуфты, если я ошибся разделом не ругайте сильно))

первая муфта: разварено 4 кабеля, 2 по 4 и 2 по 2 волокна, 4 волокна основная линия от которой отделен сигнал для подключения 2 ОНУ

сам процес и готовая муфта, роботы проводились при температуре -3 - 0 градусов

post-4093-0-34079300-1424171401_thumb.jpgpost-4093-0-89244800-1424171427_thumb.jpgpost-4093-0-12829100-1424171485_thumb.jpgpost-4093-0-27294500-1424171509_thumb.jpg

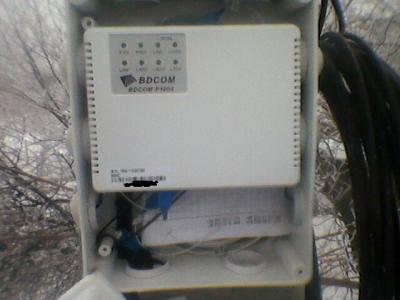

и муфта с установленой клиентской ОНУ на столбе с последующей разводкой к абонентам витой парой, в некоторых местах абоненты включены через 2 - 3 свича:


хотелось бы услышать Ваше  мнение насколько это плохо или хорошо, может ктото даст хорошый совет, в данный момент подключено около 20ти ОНУ на один СФП модуль ОЛТ и запас в сигнале еще есть нормальный и работает около 250 абонентов.

Share this post


Link to post
Share on other sites





муфта с установленой клиентской ОНУ на столбе с последующей разводкой к абонентам витой парой, в некоторых местах абоненты включены через 2 - 3 свича

Какой смысл тогда от ПОН

Share this post


Link to post
Share on other sites

:blink:  :facepalm:   :(  :o  просто нет слов.  Это не просто плохо, это ужасно. Это жопа.

Share this post


Link to post
Share on other sites

Ипать мои тапки... Нужно удалять тему, чтоб и не видели такого :(

Share this post


Link to post
Share on other sites

не жалко онушку на столб? да еще и без грозозащиты...


когда-то и мы подобным страдали с оптикой... кассеты в коробке, розетки на двухстороний скотч...

Share this post


Link to post
Share on other sites

Чуваки, не наезжайте на людей. Не от хорошей жизни так строятся. Люди что то делают и то нормально. Годика через 2 перестроят все.

Share this post


Link to post
Share on other sites



муфта с установленой клиентской ОНУ на столбе с последующей разводкой к абонентам витой парой, в некоторых местах абоненты включены через 2 - 3 свича

Какой смысл тогда от ПОН



"экономит" волокна, а вообще это пресловутая "пионерия" со всеми вытекающими.

Share this post


Link to post
Share on other sites

Жесть!  :o

Ребята, купите нормальные боксы!!!


Share this post


Link to post
Share on other sites

Я что-то не понял, на таком сварочнике разве можно строить ПОН??? Я вроде как читал люди говорили что если варить таким древним не че работать не будет, а тут я вижу..) как так а?)

Share this post


Link to post
Share on other sites

ТС хотел, что-бы похвалили, а тут сразу налетели. Нужно сразу делать хорошо, а "как нибудь" само получится. А теперь по существу:

- цена  "волокна" практически = цене "витухе",

- если расчет "потом переделать", кто будет оплачивать стоимость ONU?

- и т.д. еще куча недостатков.....

Лучше сразу волокно в дом, ONU покупает абонент, но зато будет иметь стабильность.

Share this post


Link to post
Share on other sites

А потом переделать будет уже некогда, деньги будут все впулены в другую стройку и т.д.

Share this post


Link to post
Share on other sites

Тоже подумываю о поне, уже кое что купил, настроил проверил все заработало. Сейчас сеть по частному сектору на оптике. В ящике FOB DM , медик и мыльница, соответственно абонентские отводы, витая пара. Вот и не знаю менять полностью ящики на пон боксы или оставить, то что есть, но как то туда приткнуть сплитер.  Менять еще проблема в том. что сеть растянута в длину и в том кабеле идет аплинк.

Share this post


Link to post
Share on other sites

не понял смысл пона именно в Вашем исполнении, проще и дешевле тогда больше волокон и на столбах медик и мыльница. В таком случае не нужна голова, не нужен ону и не нужны делители. Просто бросили больше волокон и все.

Share this post


Link to post
Share on other sites

Так же будет гореть, мерзнуть...

гореть будет точно а вот мерзнуть вроде нет, пару ону стоят уже вторую зиму

Share this post


Link to post
Share on other sites

Я что-то не понял, на таком сварочнике разве можно строить ПОН??? Я вроде как читал люди говорили что если варить таким древним не че работать не будет, а тут я вижу..) как так а?)

про сварочники чисто для ПОН я не слышал, а наш варит вроде норм, пишет 0.02 - 0.05 если больше то перевариваю

Share this post


Link to post
Share on other sites



Так же будет гореть, мерзнуть...

гореть будет точно а вот мерзнуть вроде нет, пару ону стоят уже вторую зиму



А рефлектометром проверяли линию, как ваш сварочник варит, какие потери??

Share this post


Link to post
Share on other sites



Так же будет гореть, мерзнуть...

гореть будет точно а вот мерзнуть вроде нет, пару ону стоят уже вторую зиму



А еще окисляться коннектора....

Share this post


Link to post
Share on other sites



Я что-то не понял, на таком сварочнике разве можно строить ПОН??? Я вроде как читал люди говорили что если варить таким древним не че работать не будет, а тут я вижу..) как так а?)

про сварочники чисто для ПОН я не слышал, а наш варит вроде норм, пишет 0.02 - 0.05 если больше то перевариваю



я имел в виду не чисто сварочник для пона.. просто многие говорят что для пона нужен сварочник типа начиная допустим от Джилонг 280g..

Share this post


Link to post
Share on other sites

не понял смысл пона именно в Вашем исполнении, проще и дешевле тогда больше волокон и на столбах медик и мыльница. В таком случае не нужна голова, не нужен ону и не нужны делители. Просто бросили больше волокон и все.







Так же будет гореть, мерзнуть...

гореть будет точно а вот мерзнуть вроде нет, пару ону стоят уже вторую зиму



А рефлектометром проверяли линию, как ваш сварочник варит, какие потери??



никто ничего не проверял, могу судить только по ращетам и фактическим сигналам ОНУ, в нашем случае рефлектометр дорогое удовольствие

Share this post


Link to post
Share on other sites



не понял смысл пона именно в Вашем исполнении, проще и дешевле тогда больше волокон и на столбах медик и мыльница. В таком случае не нужна голова, не нужен ону и не нужны делители. Просто бросили больше волокон и все.







Так же будет гореть, мерзнуть...

гореть будет точно а вот мерзнуть вроде нет, пару ону стоят уже вторую зиму



А рефлектометром проверяли линию, как ваш сварочник варит, какие потери??



никто ничего не проверял, могу судить только по ращетам и фактическим сигналам ОНУ, в нашем случае рефлектометр дорогое удовольстае

а на сколько у вас большая сеть, можете охарактеризовать топологию ну или показать карту?) просто очень интересно как с таким сварочником и без рефа можно далеко зайти и что бы работало..;)

Share this post


Link to post
Share on other sites

не понял смысл пона именно в Вашем исполнении, проще и дешевле тогда больше волокон и на столбах медик и мыльница. В таком случае не нужна голова, не нужен ону и не нужны делители. Просто бросили больше волокон и все.

до ПОНа не большие групы людей были подключены по витой через мост ВАЙФАЙ, теперь мосты убрали и появилась возможность поднять абонентам скорость, а абоненты доплачивать за замену кабеля не хотят, так и оставили на витой

Share this post


Link to post
Share on other sites

Сколько Вы берете за подключение?

я суму писать не буду но довольно дорого, наверное от критического финансового положения

Share this post
