Пэтро

Пэтро 18

Опубліковано:
Опубліковано:
	function encode_gponOnuIndex($shelf="0", $slot="0", $port="0", $onu_num="0") {
			/// если 8 портовая плата то прибавить 1 << 19
		if ($slot==2) $inc= (1 << 19 )+(1 << 30);
		if ($slot==1) $inc= (5 << 29 );
		return( $inc + (($shelf -1 ) << 21 )+  ( ($port - 1) << 16 )+ ( ($onu_num - 1 ) << 8 ) );
	}



Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...
  • Відповіді 321
  • Створено
  • Остання відповідь

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

md5

Поделюсь оидами которые нашел   Проверялось на OLT ZTE C300 V1.2.5P2 карты GTGOG позже отпишусь по поводу epon. если есть какие то пожелания, предложения пишите   snmpget 1.3.6.1.4.1.3902.1015.

Ромка

Ещё добавлю то что долго все искали...   Уровень сигнала rx на ОНУ  .1.3.6.1.4.1.3902.1012.3.50.12.1.1.10 вычисляется по формуле INTIGER*0.002-30 snmpwalk -c mycommynity -v2c -On 10.х.х.х .1.3.6.1.

Elisium

Склерозник по OID ZTE C320 V1.2.5P3 во вложении, может кому пригодится. Тестовый олт и пакован онушек.   п.с. Вроде все адекватно подписано, что к чему. Когда-то сам искал подобное, ну и само собо

Posted Images

gviabcua

gviabcua 29

Опубліковано:
Опубліковано:
В 12.03.2021 в 16:02, Пэтро сказав:





	function encode_gponOnuIndex($shelf="0", $slot="0", $port="0", $onu_num="0") {
			/// если 8 портовая плата то прибавить 1 << 19
		if ($slot==2) $inc= (1 << 19 )+(1 << 30);
		if ($slot==1) $inc= (5 << 29 );
		return( $inc + (($shelf -1 ) << 21 )+  ( ($port - 1) << 16 )+ ( ($onu_num - 1 ) << 8 ) );
	}





Схема конвертації індексів ону для отримання абонентських маків за ону на C300 і C320 (теоретично і на C200 і C220 має працювати) на epon i gpon платах.

Для правильної конвертації потрібно враховувати 3 моменти:
1. Модель олт
2. Тип плат (epon, gpon)
3. Кількість портів на платах



Отримуємо перелік карт ("CARD_LIST_OID", "SNMPv2-SMI::enterprises.3902.1015.2.1.1.3.1.4.1.1")

SNMPv2-SMI::enterprises.3902.1015.2.1.1.3.1.4.1.1.1 = STRING: "GTGOG"
SNMPv2-SMI::enterprises.3902.1015.2.1.1.3.1.4.1.1.2 = STRING: "GTGHK"
SNMPv2-SMI::enterprises.3902.1015.2.1.1.3.1.4.1.1.3 = STRING: "PRAM"
SNMPv2-SMI::enterprises.3902.1015.2.1.1.3.1.4.1.1.4 = STRING: "SMXA"

Фільтруємо по типу: ETGO, GTGO - 8 портів, ETGH, GTGH - 16 портів. Остання цифра - номер слота. Тобто в слоті 1 - GTGOG (8 портів), у  2 GTGHK (16 портів)



Отримуємо маки ("FDB_OID", "SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1")

SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.1073741824.1550.52.232.148.9.11.143 = INTEGER: 1 - для 8 портів
....
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.2685599744.2311.176.78.38.78.119.85 = INTEGER: 1 - для 16 портів

Далі дістаємо звідти індекс ону (для 1/1/1:1 на 8 портовій платі буде 1073741824, на 16 портовій для 1/2/4:1 - 2685599744), влан 1550 і 2311 відповідно, та декодуємо мак адресу з dec в hex (52.232.148.9.11.143 = 34:e8:94:09:0b:8f)



Для конвертації індекса в інтерфейс конвертуємо індекс в 32-x бітний бінарник (2685599744 = 10100000000100110000000000000000) і далі побітно розбираємо по схемі

GPON
TYPE | SHELF | SLOT | OLT | ONU | RESERVED
 4   |   4   |  4   |  4  |  8  |    8      =  32 bytes

EPON
TYPE | SHELF | SLOT | OLT | ONU | RESERVED
 4   |   4   |  5   |  3  |  8  |    8      =  32 bytes

Для GPON
shelf = bindec(4, 4) + 1
slot = bindec(8, 4) + 1 (для С300 +2)

olt = bindec(12, 4) + 1;
onu = bindec(16, 8 ) + 1;

В результаті 2685599744 => 1/2/4:1

Для EPON
shelf = bindec(4, 4) + 1
slot = bindec(8, 5) + 1 (для С300 +2)

olt = bindec(13, 3) + 1;
onu = bindec(16, 8 ) + 1;



Для зворотньої конвертації перевіряємо тип плати - якщо 8 портів type = 4, якщо 16 - type = 10 і конвертуємо в бінарнік по схемі вище:

Для 1/2/4:1 - 16 портів GPON

type_bin = decbin(type) - 4 байти
shelf_bin = decbin(shelf-1) - 4 байти
slot_bin = decbin(slot -1) - 4 байти (для С300 -2)
olt_bin = decbin(olt-1) - 4 байти
onu_bin = decbin(onu) - 8 байт
reserved_bin = decbin(0) - 8 байт
Тобто 1/2/4:1 => 10100000000100110000000000000000
Ну і далі bindec (10100000000100110000000000000000) => 2685599744
Для EPON slot_bin і olt_bin розраховується анологічно зі змічення на 5 і 3 байти.

Начебто все. Перевірено на C300, C320, GPON, EPON

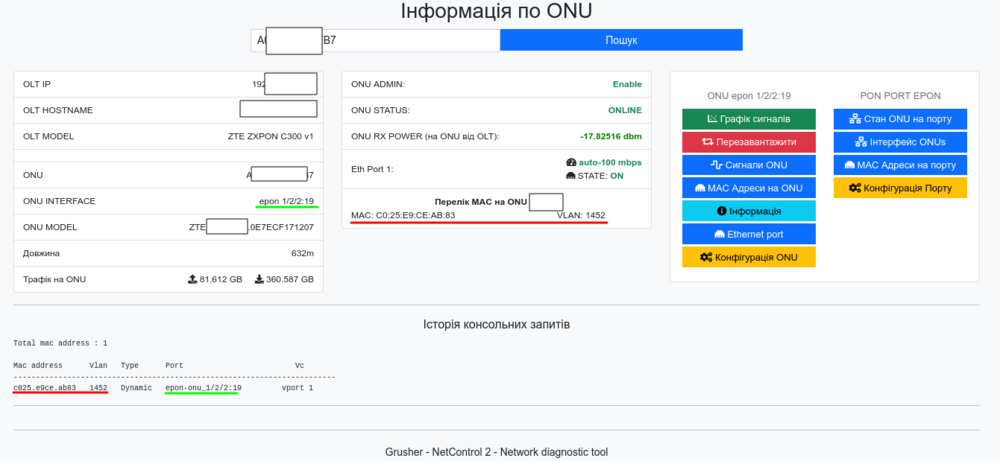

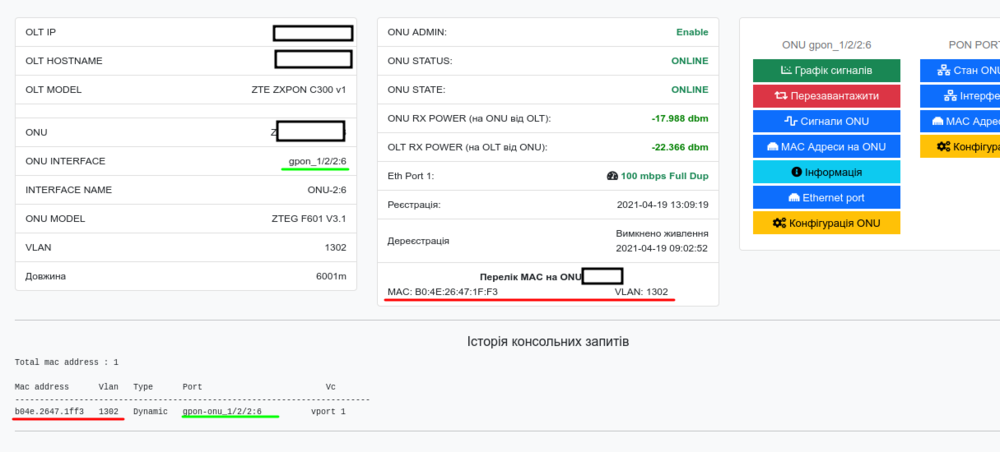

fffff.png ddddd.png



P.S. Для С320 GPON якщо карта на 8 портів у слоті 2 то slot_bin і olt_bin змічення на 5 і 3 байти.

  • Like 1
Ссылка на сообщение
Поделиться на других сайтах
  • 3 weeks later...
serg_cl

serg_cl 3

Опубліковано:
Опубліковано:
В 18.04.2020 в 08:33, serg_cl сказал:

Может у кого нибудь есть snmp oid ZTE c220, на установку vlan на pon-onu-mng epon-onu_0/x/x:x, аналогичного команде vlan port eth_0/1 mode tag vlan xxxx priority 0 ?

Нашёл этот oid .1.3.6.1.4.1.3902.1015.1010.1.1.1.10.2.1.1.807930624.1 отображает tag vlan на eth порту онушки, но не могу изменить :



snmpset -c private -v2c ip-zte-c220 .1.3.6.1.4.1.3902.1015.1010.1.1.1.10.2.1.1.807930624.1 i 12



Error in packet.
Reason: undoFailed


Может кто то сталкивался в чем может быть проблема ? snmp-server community private view allview rw добавил.

Ссылка на сообщение
Поделиться на других сайтах
BrunoAlencar

BrunoAlencar 0

Опубліковано:
Опубліковано: (відредаговано)

Test this format.



            $i = 1;//port eth
            $oidpon = ???;//pon id
            $inde = ???;//onu id

            dd($session->set(array(

                '1.3.6.1.4.1.3902.1012.3.50.15.100.1.1.3.'.$oidpon.'.'.$index.'.1.'.$i.'',

                '1.3.6.1.4.1.3902.1012.3.50.15.100.1.1.4.'.$oidpon.'.'.$index.'.1.'.$i.''

            ),array(

                'i',

                'i'

            ),array(

                '1',

                '209'//vlan

            )));



Відредаговано BrunoAlencar
Ссылка на сообщение
Поделиться на других сайтах
serg_cl

serg_cl 3

Опубліковано:
Опубліковано:
7 часов назад, BrunoAlencar сказал:

Test this format.




            $i = 1;//port eth
            $oidpon = ???;//pon id
            $inde = ???;//onu id

            dd($session->set(array(

                '1.3.6.1.4.1.3902.1012.3.50.15.100.1.1.3.'.$oidpon.'.'.$index.'.1.'.$i.'',

                '1.3.6.1.4.1.3902.1012.3.50.15.100.1.1.4.'.$oidpon.'.'.$index.'.1.'.$i.''

            ),array(

                'i',

                'i'

            ),array(

                '1',

                '209'//vlan

            )));



Это для GPON ветка (1.3.6.1.4.1.3902.1012.), а мне нужно для EPON .1.3.6.1.4.1.3902.1015.

Ссылка на сообщение
Поделиться на других сайтах
BrunoAlencar

BrunoAlencar 0

Опубліковано:
Опубліковано:

Всем привет, может ли кто-нибудь знать или иметь информацию о том, какие MIB (отмечены красным) соответствуют командам ниже? Это для GPON, я не могу их найти.


Ссылка на сообщение
Поделиться на других сайтах
  • 4 weeks later...
soup

soup 0

Опубліковано:
Опубліковано: (відредаговано)
В 26.04.2021 в 12:33, gviabcua сказал:
P.S. Для С320 GPON якщо карта на 8 портів у слоті 2 то slot_bin і olt_bin змічення на 5 і 3 байти.


Судячи з усього, на C300 також потрібно парсити по схемі 5 біт і 3 біта, якщо type = 4 (8 портів). І не тільки для слоту 2, а завжди.



На C220 не працює, якісь рядки по SNMP віддаються, але то не онушки. На C320 з прошивкою V2 також, взагалі нічого не віддається.

Чи є способи отримати мак за ону на C200/C220, на прошивці V2?

Відредаговано soup
Ссылка на сообщение
Поделиться на других сайтах
gviabcua

gviabcua 29

Опубліковано:
Опубліковано:
В 09.06.2021 в 17:18, soup сказав:

На C220 не працює, якісь рядки по SNMP віддаються, але то не онушки.

покажіть приклади

В 09.06.2021 в 17:18, soup сказав:

На C320 з прошивкою V2 також, взагалі нічого не віддається.

там чи то оід інший чи то якісь ньанси. З того що перевіряв, то на прошивці 2 якось некорректно працювало

Ссылка на сообщение
Поделиться на других сайтах
  • 2 weeks later...
soup

soup 0

Опубліковано:
Опубліковано:
В 14.06.2021 в 12:16, gviabcua сказал:

покажіть приклади

40 рядків (а онушок на порядок більше), і всього три індекса: 269156352, 269156864, 269157120. По цій схемі виходить, що у них тип 1.

Якось так:

SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269157120.1.*MAC* = INTEGER: 0
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269157120.1.*MAC* = INTEGER: 0
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269157120.1.*MAC* = INTEGER: 0
...
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269156352.303.*MAC* = INTEGER: 0
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269156352.304.*MAC* = INTEGER: 0
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269157120.1.*MAC* = INTEGER: 0
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269157120.1.*MAC* = INTEGER: 0
...
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269156864.134.*MAC* = INTEGER: 0
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269156864.133.*MAC* = INTEGER: 0
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269157120.1.*MAC* = INTEGER: 0
SNMPv2-SMI::enterprises.3902.1015.6.1.3.1.5.1.269157120.1.*MAC* = INTEGER: 0

На іншому олті є індекс 4043309057 (тип 15).

Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...
Squirtle

Squirtle 0

Опубліковано:
Опубліковано:

Добрый день, господа нашел некоторые OID для мониторинга ONU устройств на ZTE OLT c6xx серии.

.1.3.6.1.4.1.3902.1082.500.1.2.4.2.1.2    Сигнал в dbm, умножаем на 0.001
.1.3.6.1.4.1.3902.1082.500.10.2.3.3.1.1      Имя ону ведор и модель
.1.3.6.1.4.1.3902.1082.500.10.2.3.3.1.6      Серийный номер в HEX формате
.1.3.6.1.4.1.3902.1082.500.10.2.3.3.1.18    аутентификационная информация
.1.3.6.1.4.1.3902.1082.20.40.2.5.1.2    версия прошивки ону устройств.



Возможно информация будет актуальна для Userside.

Единственно не могу найти как сопоставить порт и онушку.

Как вариант можно взять последние 2 значения OID image.png.bbaed2491825cfdbbf1c7beb9bb04b49.png и сопоставить их с номером порта первое значение это как раз порт Например gpon_olt-1/3/1, а число 1 это порядковый номер онушки на порту.

Есть ли у кого еще какая информация по данному оборудованию?

Заранее спасибо!

Ссылка на сообщение
Поделиться на других сайтах
  • 3 weeks later...
UserSide

UserSide 51

Опубліковано:
  • Автор
Опубліковано:
В 20.08.2021 в 11:15, Squirtle сказал:

Единственно не могу найти как сопоставить порт и онушку.

Как вариант можно взять последние 2 значения OID image.png.bbaed2491825cfdbbf1c7beb9bb04b49.png и сопоставить их с номером порта первое значение это как раз порт Например gpon_olt-1/3/1, а число 1 это порядковый номер онушки на порту.



$index = 285278977



$port = $index & 0xff
$slot = ($index >> 8) & 0xff



Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...
gviabcua

gviabcua 29

Опубліковано:
Опубліковано:
В 10.03.2021 в 13:58, evpamex сказав:

Пробую по snmp получить список маков. Маки нахожу только в ветке SNMPv2-SMI::enterprises.3902.1082



Пример:

b0be.76c8.faf7   12    Dynamic   gpon-onu_1/1/15:3        vport 1

2c59.8a72.c7dc   12    Dynamic   gpon-onu_1/1/16:3        vport 1



в snmp это аналог:

SNMPv2-SMI::enterprises.3902.1082.40.10.2.1.2.1.50.1.285278479.268632320.12.176.190.118.200.250.247 = INTEGER: 1

SNMPv2-SMI::enterprises.3902.1082.40.10.2.1.2.1.50.1.285278480.268632320.12.44.89.138.114.199.220 = INTEGER: 1



Как высчитывать эти 285278480 и 268632320 чтобы понять какой это порт gpon и какая onu?

285278480 - IfIndex.

Для фізичних портів конвертуємо по схемі:

Type   | rack  | shelf |  slot  | port

4bits   | 4bits | 8bits | 8bits | 8bits

Для логічних:

Type   | subType  | empty |  description

4bits   |     4bits    |  8bits  |     16bits

description:

  1. smartgroup ID
  2. L3 interface VLAN ID
  3. L3 interface Super VLAN ID
  4. L3 interface Loopback ID
  5. L3 interface Inband VLAN ID
  6. Pseudo-wire No.
  7. L3 mng interface No.
  8. CIP interface No.for MPLS access circuit
  9. CPU(1)



268632320 - SubIfIndex, Зазвичай для ONU Type = 2, bridgeport = 1

Type   | ONT ID  | bridgeport |  empty

5bits   |   11bits   |     8bits     |   8bits



Ссылка на сообщение
Поделиться на других сайтах
  • 3 months later...
Mechanik

Mechanik 49

Опубліковано:
Опубліковано:
В 20.08.2021 в 11:15, Squirtle сказал:

Добрый день, господа нашел некоторые OID для мониторинга ONU устройств на ZTE OLT c6xx серии.

.1.3.6.1.4.1.3902.1082.500.1.2.4.2.1.2    Сигнал в dbm, умножаем на 0.001
.1.3.6.1.4.1.3902.1082.500.10.2.3.3.1.1      Имя ону ведор и модель
.1.3.6.1.4.1.3902.1082.500.10.2.3.3.1.6      Серийный номер в HEX формате
.1.3.6.1.4.1.3902.1082.500.10.2.3.3.1.18    аутентификационная информация
.1.3.6.1.4.1.3902.1082.20.40.2.5.1.2    версия прошивки ону устройств.



Возможно информация будет актуальна для Userside.

Единственно не могу найти как сопоставить порт и онушку.

Как вариант можно взять последние 2 значения OID image.png.bbaed2491825cfdbbf1c7beb9bb04b49.png и сопоставить их с номером порта первое значение это как раз порт Например gpon_olt-1/3/1, а число 1 это порядковый номер онушки на порту.

Есть ли у кого еще какая информация по данному оборудованию?

Заранее спасибо!

Интересует .1.3.6.1.4.1.3902.1082.20.40.2.5.1.2    версия прошивки ону устройств. а как в запросе передать порт и номер ону?



Стоит userside 3.13,но не могу там найти вывод такой информации.

Ссылка на сообщение
Поделиться на других сайтах
  • 4 weeks later...
ruslan_os

ruslan_os 0

Опубліковано:
Опубліковано: (відредаговано)
В 24.07.2015 в 09:02, atomshick сказал:
lte-106#show pon power attenuation gpon-onu_1/1/2:1

           OLT                  ONU              Attenuation

--------------------------------------------------------------------------

 up      Rx :-19.253(dbm)      Tx:4.091(dbm)        23.344(dB)



 down    Tx :3.479(dbm)        Rx:-16.125(dbm)      19.604(dB)

lte-106#


Вот OID для получения  Rx :-19.253(dbm):

1.3.6.1.4.1.3902.1082.500.1.2.4.2.1.2.id_porta.nomer_onu // olt_rx_power [Rx :-19.253(dbm)]

gpon-onu_1/1/2:1 это

id_porta = gpon-onu_1/1/2 = 285278726

nomer_onu = от 1 до 64



Кто то знает OID получения olt_rx_onu [ Rx:-16.125(dbm)] ???

Відредаговано ruslan_os
Ссылка на сообщение
Поделиться на других сайтах
ruslan_os

ruslan_os 0

Опубліковано:
Опубліковано: (відредаговано)
В 10.03.2021 в 13:58, evpamex сказал:

Пробую по snmp получить список маков. Маки нахожу только в ветке SNMPv2-SMI::enterprises.3902.1082



Пример:

b0be.76c8.faf7   12    Dynamic   gpon-onu_1/1/15:3        vport 1

2c59.8a72.c7dc   12    Dynamic   gpon-onu_1/1/16:3        vport 1



в snmp это аналог:

SNMPv2-SMI::enterprises.3902.1082.40.10.2.1.2.1.50.1.285278479.268632320.12.176.190.118.200.250.247 = INTEGER: 1

SNMPv2-SMI::enterprises.3902.1082.40.10.2.1.2.1.50.1.285278480.268632320.12.44.89.138.114.199.220 = INTEGER: 1



Как высчитывать эти 285278480 и 268632320 чтобы понять какой это порт gpon и какая onu?

например узнал что  gpon-onu_1/2/1 это 285278721, следующий порт gpon-onu_1/2/2 будет 285278722 добавляем к предвдущему 1 и так будет до gpon-onu_1/2/16, потом прибавляем 241 и получаем gpon-onu_1/3/1, дальше по аналогии.



285278721 gpon-onu_1/2/1 285278721

285278722 gpon-onu_1/2/2 285278721 + 1 = 285278722

285278723 gpon-onu_1/2/3 285278722 + 1 = 285278723

285278724 gpon-onu_1/2/4 285278723 + 1 = 285278724

285278725 gpon-onu_1/2/5 285278724 + 1 = 285278725

285278726 gpon-onu_1/2/6 285278725 + 1 = 285278726

285278727 gpon-onu_1/2/7 285278726 + 1 = 285278727

285278728 gpon-onu_1/2/8 285278727 + 1 = 285278728

285278729 gpon-onu_1/2/9 285278728 + 1 = 285278729

285278730 gpon-onu_1/2/10 285278729 + 1 = 285278730

285278731 gpon-onu_1/2/11 285278730 + 1 = 285278731

285278732 gpon-onu_1/2/12 285278731 + 1 = 285278732

285278733 gpon-onu_1/2/13 285278732 + 1 = 285278733

285278734 gpon-onu_1/2/14 285278733 + 1 = 285278734

285278735 gpon-onu_1/2/15 285278734 + 1 = 285278735

285278736 gpon-onu_1/2/16 285278735 + 1 = 285278736

285278977 gpon-onu_1/3/1 285278736 + 241 = 285278977

285278978 gpon-onu_1/3/2 285278977 + 1 = 285278978

285278979 gpon-onu_1/3/3 285278978 + 1 = 285278979

285278980 gpon-onu_1/3/4 285278979 + 1 = 285278980

285278981 gpon-onu_1/3/5 285278980 + 1 = 285278981

285278982 gpon-onu_1/3/6 285278981 + 1 = 285278982

285278983 gpon-onu_1/3/7 285278982 + 1 = 285278983

285278984 gpon-onu_1/3/8 285278983 + 1 = 285278984

285278985 gpon-onu_1/3/9 285278984 + 1 = 285278985

285278986 gpon-onu_1/3/10 285278985 + 1 = 285278986

285278987 gpon-onu_1/3/11 285278986 + 1 = 285278987

285278988 gpon-onu_1/3/12 285278987 + 1 = 285278988



как то так, но это для получения mac address, для полученя других параметром будут другие id. Для подсказки везде соблюдается определенный шаг, узнаете id какой потом прибавляете шаг получаете следующий порт, в некоторых случаях вычислил что был шаг 256 меджу gpon-onu_1/3/1 и gpon-onu_1/3/2, а между портами шаг 61696, главное что везде есть последовательность, вычисляется простой арифметикой



а это 12.176.190.118.200.250.247 тут тоже все просто 12 - это vlan id 12

а 176.190.118.200.250.247 собственно сам  мак адрес в DEC формате

преобразовываем DEC в HEX получаем:

DEC(176)= HEX(B0)

DEC(190)= HEX(BE)

DEC(118)= HEX(76)

DEC(200)= HEX(C8)

DEC(250)= HEX(FA)

DEC(247)= HEX(F7)

mac address B0-BE-76-C8-FA-F7           Имя компании:TP-LINK TECHNOLOGIES CO.,LTD.

Відредаговано ruslan_os
Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...
  • 2 months later...
gviabcua

gviabcua 29

Опубліковано:
Опубліковано: (відредаговано)
В 15.03.2022 в 15:18, ruslan_os сказав:

например узнал что  gpon-onu_1/2/1 это 285278721, следующий порт gpon-onu_1/2/2 будет 285278722 добавляем к предвдущему 1 и так будет до gpon-onu_1/2/16, потом прибавляем 241 и получаем gpon-onu_1/3/1, дальше по аналогии.



285278721 gpon-onu_1/2/1 285278721

285278722 gpon-onu_1/2/2 285278721 + 1 = 285278722

285278723 gpon-onu_1/2/3 285278722 + 1 = 285278723

285278724 gpon-onu_1/2/4 285278723 + 1 = 285278724

285278725 gpon-onu_1/2/5 285278724 + 1 = 285278725

285278726 gpon-onu_1/2/6 285278725 + 1 = 285278726

285278727 gpon-onu_1/2/7 285278726 + 1 = 285278727

285278728 gpon-onu_1/2/8 285278727 + 1 = 285278728

285278729 gpon-onu_1/2/9 285278728 + 1 = 285278729

285278730 gpon-onu_1/2/10 285278729 + 1 = 285278730

285278731 gpon-onu_1/2/11 285278730 + 1 = 285278731

285278732 gpon-onu_1/2/12 285278731 + 1 = 285278732

285278733 gpon-onu_1/2/13 285278732 + 1 = 285278733

285278734 gpon-onu_1/2/14 285278733 + 1 = 285278734

285278735 gpon-onu_1/2/15 285278734 + 1 = 285278735

285278736 gpon-onu_1/2/16 285278735 + 1 = 285278736

285278977 gpon-onu_1/3/1 285278736 + 241 = 285278977

285278978 gpon-onu_1/3/2 285278977 + 1 = 285278978

285278979 gpon-onu_1/3/3 285278978 + 1 = 285278979

285278980 gpon-onu_1/3/4 285278979 + 1 = 285278980

285278981 gpon-onu_1/3/5 285278980 + 1 = 285278981

285278982 gpon-onu_1/3/6 285278981 + 1 = 285278982

285278983 gpon-onu_1/3/7 285278982 + 1 = 285278983

285278984 gpon-onu_1/3/8 285278983 + 1 = 285278984

285278985 gpon-onu_1/3/9 285278984 + 1 = 285278985

285278986 gpon-onu_1/3/10 285278985 + 1 = 285278986

285278987 gpon-onu_1/3/11 285278986 + 1 = 285278987

285278988 gpon-onu_1/3/12 285278987 + 1 = 285278988



как то так, но это для получения mac address, для полученя других параметром будут другие id. Для подсказки везде соблюдается определенный шаг, узнаете id какой потом прибавляете шаг получаете следующий порт, в некоторых случаях вычислил что был шаг 256 меджу gpon-onu_1/3/1 и gpon-onu_1/3/2, а между портами шаг 61696, главное что везде есть последовательность, вычисляется простой арифметикой



а это 12.176.190.118.200.250.247 тут тоже все просто 12 - это vlan id 12

а 176.190.118.200.250.247 собственно сам  мак адрес в DEC формате

преобразовываем DEC в HEX получаем:

DEC(176)= HEX(B0)

DEC(190)= HEX(BE)

DEC(118)= HEX(76)

DEC(200)= HEX(C8)

DEC(250)= HEX(FA)

DEC(247)= HEX(F7)

mac address B0-BE-76-C8-FA-F7           Имя компании:TP-LINK TECHNOLOGIES CO.,LTD.



Отак це робиться для будь кого Ethernet порту ONU

	// для 1/2/12:13
    $shelf = 1;
    $slot = 2;
    $olt = 12;
    $onu_number= 13;
	$index_type = str_pad(decbin(1), 4, '0', STR_PAD_LEFT);
	$rack = str_pad(decbin(1), 4, '0', STR_PAD_LEFT);
	$shelf = str_pad(decbin($shelf), 8, '0', STR_PAD_LEFT);
	$slot = str_pad(decbin($slot), 8, '0', STR_PAD_LEFT);
	$olt = str_pad(decbin($olt), 8, '0', STR_PAD_LEFT);
	$olt_port_index = bindec($index_type . $rack . $shelf . $slot  . $olt);
	if ($onu_number == null){
		return("$olt_port_index.0");// convert bin to dec
	}else{
		$index_type = str_pad(decbin(2), 5, '0', STR_PAD_LEFT);
		$ont_id = str_pad(decbin($onu_number), 11, '0', STR_PAD_LEFT);
		$bridgeportID = str_pad(decbin(ETHERNET_PORT_NUMBER), 8, '0', STR_PAD_LEFT);
		$lsb = str_pad(decbin(0), 8, '0', STR_PAD_LEFT);
		$onu_index = bindec($index_type . $ont_id . $bridgeportID . $lsb);
		return("$olt_port_index.$onu_index");// convert bin to dec
	}



Відредаговано gviabcua
  • Like 1
Ссылка на сообщение
Поделиться на других сайтах
  • 4 months later...
_Maks_

_Maks_ 27

Опубліковано:
Опубліковано:
В 29.01.2020 в 09:23, asm сказал:

Всем привет!

Кто-нибудь имел опыт по снятию информации о текущем питании C320, с батареи ли или с сети?

Пробежался snmpwalk, там есть такая строка:

SNMPv2-MIB::sysORDescr.78 = STRING:  zxAnEnvPowerSupplyGroup in ZTE-AN-ENVMON-MIB.mib

Вопрос, у кого-то есть ZTE-AN-ENVMON-MIB.mib?

У вас получилось получить OID для мониторинга ?

Ссылка на сообщение
Поделиться на других сайтах
  • 2 weeks later...
gviabcua

gviabcua 29

Опубліковано:
Опубліковано:
В 03.11.2022 в 16:41, _Maks_ сказав:

У вас получилось получить OID для мониторинга ?

Є тільки наявність і напруга на блоках живлення для 2.1.0
SNMPv2-SMI::enterprises.3902.1082.10.10.2.1.6.1.3.1.1.%INTERFACE% * 0.001

Screenshot 2022-11-17 at 13-08-35 Equipment card.png

Ссылка на сообщение
Поделиться на других сайтах
  • 2 months later...
  • 2 weeks later...
Пэтро

Пэтро 18

Опубліковано:
Опубліковано:
В 07.02.2023 в 18:32, Zeph0n сказал:

Подскажите пожалуйста OID как увидеть МАС за ону для GPON?

ZTE c320, v2.1.0, GTGH (16 ports) + GTGO (8 ports)





вот же описано.



В 26.04.2021 в 12:33, gviabcua сказал:

Схема конвертації індексів ону для отримання абонентських маків за ону на C300 і C320 (теоретично і на C200 і C220 має працювати) на epon i gpon платах.

Для правильної конвертації потрібно враховувати 3 моменти:
1. Модель олт
2. Тип плат (epon, gpon)
3. Кількість портів на платах



и.т.д.



Можете мою функцию на php взять или переписать в соответствии с текстом.



Ссылка на сообщение
Поделиться на других сайтах

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Зарегистрировать аккаунт

Вхід

Уже зарегистрированы? Войдите здесь.

Войти сейчас
 Share
Подписчики 14
Перейти до переліку тем

  • Зараз на сторінці   0 користувачів

    Немає користувачів, що переглядають цю сторінку.

  • Схожий контент

    • alexeya
      Продам OLT Bdcom, Zte
      Від alexeya
      Продам OLT ZTE C320. OLT укомплектован блоком живлення PRAM, двома платами GTGH(K00), платою керування SMXA(A31).

      Кожна GTGH-плата, це 16 GPON портів, 16 GPON модулів C++.
      SMXA-плата, це SFP+ (10G) порт, 1 гігабітний комбо порт.

      В наявності 2 одиниці. Один новий, один був у використанні (стан близький до нового)

      Ціна нового - 120000 грн
      Ціна вживаного - 105000 грн

      BDCOM GP-3600-08B куплявся в ДЕПСі в вересні 23 року. В ньому використовувались тільки 3 порти (тобто є тільки 3 GPON SFP модулі). 48к разом з модулями

      ОЛТИ без модулів:
      3310B-2AC - 1штука - 8000
      3310B - 2 штуки - 7500
      3310B + Proline UPS - 1 штука - 8500
      3310D + Proline UPS - 1 штука - 12500
      BDCOM P3600-04 + Proline UPS - 1 штука - 16500
      3616-2TE - 3 штуки - 53к

      Додам вживані EPON С++ модулі по 400 грн за штуку. Або нові по 750 грн за штуку
    • alexeya
      Продам сетевое оборудование Eltex, ZTE, Extreme, кабель
      Від alexeya
      Продам оборудование в связи с прекращением деятельности телеком-оператора в Донецкой области.

      Eltex MES2324FB в отличном состоянии (8 штук) - 13.000 грн
      Eltex MES5324 (24 SFP+, 4 QSFP) - 62.000 грн
      Extreme Networks X620-16x (16 SFP+) - 42.000 грн

      OLT ZTE C320 (GTGH (K00) * 2, PRAM, SMXA (A31) - 32 GPON ports, C++ модули, 10G плата управления. Состояние близкое к новому (был в эксплуатации пол года) - 110.000грн, новый 125.000 грн.

      Juniper MX80 (MX5-T upgraded to MX80, 16 subsribers, все лицензии есть), есть 2 штуки. - 1700$

      Кабель бухтами (в Павлограде, могу привезти в Днепр или отправка деливери/нп)
      ОКТ-Д(1.0)-2Е1-0,36Ф3,5/0,22Н18-2 — 3000м - 3.5 грн/метр
      ОКЗ(б2,7)Т-008(7,8 мм) — бухти 3840 и 4000 м - 13 грн/метр
      ОЦБгП-8А1(1х8) 2,7 кН — 2 бухти по 3830 м - 13 грн/метр


























    • Rico3110
      Продам OLT ZTE
      Від Rico3110
      Продаж вживаного повністю справного OLT ZTE C220 + 2*EIG + 2*GCSA + 4*EPFC+FAN+БЖ - 1комплект



      show version-running
      PhyLoc  FileType   VerType    VerTag            BuildTime           VerLength
      --------------------------------------------------------------------------------
      0/0/1   EPFCB      MVR        V1.2.3P1          2013-02-28 05:04:28 1903865
      0/0/1   EPFCB      BT         V1.2.3            2012-10-16 17:23:15 333344
      0/0/2   EPFCB      MVR        V1.2.3P1          2013-02-28 05:04:28 1903865
      0/0/2   EPFCB      BT         V1.2.3            2012-10-16 17:23:15 333344
      0/0/3   EPFCB      MVR        V1.2.3P1          2013-02-28 05:04:28 1903865
      0/0/3   EPFCB      BT         V1.2.3            2012-10-16 17:23:15 333344
      0/0/4   EPFCB      MVR        V1.2.3P1          2013-02-28 05:04:28 1903865
      0/0/4   EPFCB      BT         V1.2.1P1          2011-04-25 11:16:19 333984
      0/0/7   GCSAS      MVR        V1.2.3P1          2013-02-28 03:22:00 7962100
      0/0/7   GCSAS      BT         V1.2.3            2012-10-16 18:01:28 432832
      0/0/8   GCSAS      MVR        V1.2.3P1          2013-02-28 03:22:00 7962100
      0/0/8   GCSAS      BT         V1.2.3            2012-10-16 18:01:28 432832
      0/0/13  EIG        MVR        V1.2.3P1          2013-02-28 04:26:36 609714
      0/0/13  EIG        BT         V1.2.3            2012-10-16 17:12:04 325232
      0/0/14  EIG        MVR        V1.2.3P1          2013-02-28 04:26:36 609714
      0/0/14  EIG        BT         V1.2.3            2012-10-16 17:12:04 325232
      Rack Shelf Slot CfgType RealType Port  HardVer SoftVer         Status
      -------------------------------------------------------------------------------
      0    0     1    EPFC    EPFCB    4     V0.8    V1.2.3P1        INSERVICE
      0    0     2    EPFC    EPFCB    4     V0.8    V1.2.3P1        INSERVICE
      0    0     3    EPFC    EPFCB    4     V0.7    V1.2.3P1        INSERVICE
      0    0     4    EPFC    EPFCB    4     V0.7    V1.2.3P1        INSERVICE
      0    0     7    GCSA    GCSAS    0     V0.7    V1.2.3P1        INSERVICE
      0    0     8    GCSA    GCSAS    0     V0.7    V1.2.3P1        STANDBY
      0    0     13   EIG     EIG      4     V3.17   V1.2.3P1        INSERVICE
      0    0     14   EIG     EIG      4     V3.17   V1.2.3P1        INSERVICE


      UP!!!  По ціні, та наявності, уточнюйте в приватних повідомленнях!
    • monark
      I sell files to unlock OLT HUAWEI and OLT ZTE
      Від monark
      I sell files to unlock OLT ZTE and OLT Huawei.
      Розблокуйте свої OLT самостійно, щоб прийняти будь-який ONT.

      OLT ZTE: C300, C320, C350

      OLT HUAWEI: MA5800 X2, X7, X15 and X17 all boards / всі дошки
      OLT HUAWEI: MA56XX all boards / всі дошки

      Unlock your OLTs yourself to accept any ONT.
      Розблокуйте свої OLT самостійно, щоб прийняти будь-який ONT.


      PVT
    • VAndrey
      Потрібен ремонт onu ZTE F601, є кілька сотень. Або продам.
      Від VAndrey
      Потрібен ремонт onu ZTE F601
      Проблеми різні,  десь заїдає кнопка вкл/викл, десь проблема з Lan портом, десь зовсім не подає ознак життя.
      Порадьте до кого звернутися по ремонт.

      Або продам на запчастини.
      Пропозиції в особисті,  або Viber  Telegram 0965245076
×
×
  • Створити нове...
