Софт ePMP Elevate перепрошивки UBNT СПЕ для работы с БС ePMP 1000/2000


Recommended Posts

10 часов назад, Monk Loner сказал:

Окрім камбіума на одній площадці на відстані близько трьох метрів одна від одної розташовано дві антени які по азимутах відвернуті від сектора та абонентів, на спектроаналізаторі все чисто.

 Первая  и основная  причина GPF MISS -сильные помехи в канале управления CPE.

Это  проблема не является специфичной для Elevate, она иногда  проявляется и на родных СПЕ и давно известна.  В серии ePMP 1000/2000 ее практически извели ( путем повышения помехоустойчивости канала управления) и ее уже давно не видели в 5 Ггц, По крайней мере жалоб от провайдеров с 2-3 тыс  CPE Elevate не слышно .

В 3000 серии на Elevate CPE на прошивке  4.4.3 ( на которой  обеспечена совместимость  Elevate UBNT M5 c ePMP 30000) она   не часто, но стала появляться

Давайте разберемся с возможным источником проблемы  и исключим возможную первопричину.  Скажите пожалуйста , а что именно работает рядом в трех метрах от базы ? Какая секторная антенна используется на БC?

Покажите   скрин СА этой базы ( это  ePMP 3000L и там отличный информативный CA) а также скрин eDetect базы   скана эфира базы и клиента ( скан тоже делается с базы) .

 У вас  падает периодически только этот СПЕ? Остальные работают нормально?

У вас на базе стоит  short guard интервал? И  СА на базе постоянно включен?

Вышла 4.5RC69. Попробуйте обновить по крайней мере проблемный   CPE.

Вообще попробуйте просто заменить СПЕ  на другой ( поменять местами CPE) и посмотреть останется ли проблема

ЗЫ

Вообще кратковременный дисконект СПЕ из за помехи -извечная проблема ШБД.

Помнится в далеком 1997 году, когда еще не было стандарта 802.11,  было два типа устройств ШБД - Lucent    и Aironet.    Стояла задача выбора, что подать для исследования в органы для открытия в Украине диапазона 2.4 Ггц для  лицензирования. Aironet был дороже, работал как мост  лучше, но были дисконекты с потерей регистрации на несколько секунд из за помехи.  Lucent  был дешевле,  работал на то время похуже ( потом исправился), но главное - не рвал  сессию . Поэтому выбрали   Lucent  и Украина пошла в ШБД другим путем в отличии от России, где тогда выбрали Aironet.

Так что мы понимаем проблему  :). Все будет норм!





Edited by Alver
Link to post
Share on other sites
  • Replies 363
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

А ничем не закончились. Надоело моск е$#ть хомякам и раскинул пон. Работает загляденье.

Блин!  Вот оно будущее! Когда, не важно чей ты сын, лишь бы имел порт! Но сцуко, опять $! Негроид, арабик, евро, азиат или хохол - $!

динамика пошла тогда когда поняли что цена и оборудования и лицензий заоблачная раньше бы цену нормальную сдали бы уже бы про микротик и убнт забыли бы, а с такой ценой как была они бы были бы еще с с

Posted Images

18 часов назад, Monk Loner сказал:

Так залізо видає до абонента не бачині швидкості які дуже радуютья але ж дане залізо періодично відвалюється із-за не зрозумілих причин! І те що Я нічого не можу з цим зробити мене дуже сильно засмучує (вибішує)!!!

Залийте на бс прошивку 3.5.6 на та клієнтів(хоча деякі клієнти не відвалюються і на проштвці 4.4.3).

На рахунок швидкостей, так після 40+ абонів швидкість в абона не так й радую))). Догнали на бс до 50 абонів, так в 20мцг в час пік 3-4 мбіт максимум. В смузі 40 мгц поки що видає 20 мбіт але впевнений що при 60 онлайна на бс потолок буде теж 3-4 мбіт.

Якщо маєте села де буде 30 клієнтів отам ще можна камбайнити, решта тільки пон.

Звісно сумно, що дистрибютор красиво тільки килотонні пости пише по всіх форумах, а коли клієнт витрачає гроші і потім натикається на сирий товар та подальше самостійне колупання чого воно не "косить".

П. С. Ми хапанули, розхлібали і забули про модернізацію радіо. Далі тільки ефективний ПОН!

Звісно хто має бажання кохатися а це мати бізнеч, тоді Welcome to Cambium.

  • Like 1
  • Thanks 1
Link to post
Share on other sites
3 часа назад, nsm сказал:

Догнали на бс до 50 абонів, так в 20мцг в час пік 3-4 мбіт максимум. В смузі 40 мгц поки що видає 20 мбіт але впевнений що при 60 онлайна на бс потолок буде теж 3-4 мбіт.

Какой тарифный план  можно дать клиенту определяется  загрузкой сектора в  прайм тайм.  До отключения спутниковых каналов  такая загрузка была примерно 0.8-1.2x N Mbps, где    N -количество клиентов на сектор. Например при 60 клиентах  0,8-1,2= 50-70 Mbps.  Учитывая, что в 20 Мгц емкость сектора ePMP1000/2000  на  60 клиентах  равна 90 Mbps UL+DL, то есть 80 Mbps в  DL, то тариф 10-15 М  это потолок  в 20 МГц.  Если база синхронизируется и работает в  TDD 25/75, то емкость в  DL  до  65 Mbps. Тогда в 20 Мгц действительно получается  тариф не более 5-10М.

Сейчас в прайм тайм мы  уже  имеем  случаи загрузки до 1.5XN ( люди смотрят ТВ) , а это загрузка сектора на 60 клиентах  до 90 Mbps  и поэтому работать желательно в 40 Мгц, где емкость сектора DL 115 Mbps.

 Сейчас учитывая новые реалии и прогноз дальнейшего роста трафика имеет смысл переходить на ePMP 3000.

Камбиум предлагает (гарантирует)  только высокую определенную  емкость сектора , которая зависит  как  клиенты работают- на  каких сигналах   и модуляциях. А вот какой дать клиентам  тариф зависит от загрузки сектора трафиком   и клиентами . Я указал средние цифры, но у каждого  провайдера  свои реалии  и   может  быть другая картина .

Ну а ПОН - тоже вариант. Однако там есть свои грабли. И не только в технике , а именно  в бизнесе,  где  "кохают" извращенным способом, но  в этом случае  не ты, а тебя и за твои же деньги.

Edited by Alver
Link to post
Share on other sites
15 часов назад, Alver сказал:

Ну а ПОН - тоже вариант. Однако там есть свои грабли. И не только в технике , а именно  в бизнесе,  где  "кохают" извращенным способом, но  в этом случае  не ты, а тебя и за твои же деньги.

Ну ви дядьку й твердолобі!

Немає на тому секторі в 20мгц 60 мбіт  максимум 45мбіт.



Link to post
Share on other sites

База 3000L Оновлили прошивку до 4.4.5; Прошивка 3.5.6 на 3000 не стає, мінімум 4.4.1. Після оновлення у абонентів нічого не змінилось. Як відвалювались так і продовжили відвалюватись. Виїхали, замінили голову PowerBeam у одного абонента (407013) та замінили на Force 180 у другого (407025) проблема. У 407013 до заміни голови в логах була завада, після заміни голови абонент поки-що працює стабільно, логи чисті, тому як Я і писав вище, проблема не в заваді. Захисний діапазон short. На одній площадці з Cambium на відстані трьох метрів знаходиться одна PowerBeam з азимутом 90 градусів та одна PowerBeam з азимутом 340 градусів. Сектор Cambium світить в азимуті 180 градусів. Завади виключені, так-як ми змінювали декілька раз частоту опираючись на дані спектроаналізатора. Секторна антена на базі AirMax Sector 5G-20-90. Саме частіше падали вищезгадані абоненти (407013 та 407025) Але навряд чи із-за завад, в 407013 так точно так-як поряд з цим абонентом розташовано ще два абонента які працюють без проблем. Прошивки у абонентів 4.4.3 та 4.4.5. Спектроаналізатор був постійно увімкнений, зараз вимкнули. Низче прикріплені скани з СА бази та eDetect від абонентів які відвалювались, дані скріни наведені після перепрошивки бази та заміни обладнання у абонентів. Насторожує eDetect 407025 та 407046. Абонент 407013 на eDetect чистий хоча на ньому були помилки в логах які описані вище. Інші абоненти відвалювались по не зрозумілим причинам спостерігалось при досягненні рівня білше -70dBm










Scan_List_3000L.xlsx

Link to post
Share on other sites
4 часа назад, nsm сказал:

Ну ви дядьку й твердолобі!

Немає на тому секторі в 20мгц 60 мбіт  максимум 45мбіт.



35-40 Mbps на  сектор, это полка  UBNT в малтипойнт на 30-40 клиентах. У Камбиум в ТРИ раза больше. И это не теоретически ( можно посчитать по калькулятору емкости ) , а на практике эксплуатации с 2013 года. Это справедливо и для родных CPE и для Elevate CPE.  Примеры-скрины выкладывались много раз, в том числе скрины работы сектора  Рокет с   клиентами до того апгрейда и после апгрейда   Eevate. Получен рост емкости в три раза  и по max количеству клиентов и по емкости сектора по пропускной способности.  Это все известно всем.  Разбирайтесь откуда у вас  появилась полка  45 Mbps в 20 Мгц . Нужна помощь, обращайтесь в суппорт.

Link to post
Share on other sites
2 часа назад, Monk Loner сказал:

База 3000L Оновлили прошивку до 4.4.5; Прошивка 3.5.6 на 3000 не стає, мінімум 4.4.1. Після оновлення у абонентів нічого не змінилось. Як відвалювались так і продовжили відвалюватись. Виїхали, замінили голову PowerBeam у одного абонента (407013) та замінили на Force 180 у другого (407025) проблема. У 407013 до заміни голови в логах була завада, після заміни голови абонент поки-що працює стабільно, логи чисті, тому як Я і писав вище, проблема не в заваді. Захисний діапазон short. На одній площадці з Cambium на відстані трьох метрів знаходиться одна PowerBeam з азимутом 90 градусів та одна PowerBeam з азимутом 340 градусів. Сектор Cambium світить в азимуті 180 градусів. Завади виключені, так-як ми змінювали декілька раз частоту опираючись на дані спектроаналізатора. Секторна антена на базі AirMax Sector 5G-20-90. Саме частіше падали вищезгадані абоненти (407013 та 407025) Але навряд чи із-за завад, в 407013 так точно так-як поряд з цим абонентом розташовано ще два абонента які працюють без проблем. Прошивки у абонентів 4.4.3 та 4.4.5. Спектроаналізатор був постійно увімкнений, зараз вимкнули. Низче прикріплені скани з СА бази та eDetect від абонентів які відвалювались, дані скріни наведені після перепрошивки бази та заміни обладнання у абонентів. Насторожує eDetect 407025 та 407046. Абонент 407013 на eDetect чистий хоча на ньому були помилки в логах які описані вище. Інші абоненти відвалювались по не зрозумілим причинам спостерігалось при досягненні рівня білше -70dBm/

407025 просит  ребут, сделайте это.

 В таблице Scan List. xls  видно, что на рабочей частоте 5590  MHz Cambium работает туча устройств UBNT и RB c cигналом не меньше чем на базе Камбиум.

Какой задан уровень  Slave Module Target Receive Level  в Radio-Configuration?

Сделайте нормальный скрин СА,  дайте время на отрисовку, чтобы видна была нижняя часть скрина  с  информацией  о частотных каналах , на которых  работают соседские РЭС.

Замена (407013)  на  Force 180 помогла?



Edited by Alver
Link to post
Share on other sites
38 минут назад, Alver сказал:

407025 просит  ребут, сделайте это.

 В таблице Scan List. xls  видно, что на рабочей частоте 5590  MHz Cambium работает туча устройств UBNT и RB c cигналом не меньше чем на базе Камбиум.

Какой задан уровень  Slave Module Target Receive Level  в Radio-Configuration?

Сделайте нормальный скрин СА,  дайте время на отрисовку, чтобы видна была нижняя часть скрина  с  информацией  о частотных каналах , на которых  работают соседские РЭС.

Замена (407013)  на  Force 180 помогла?



Я так розумію, що Ви ще не знайомі з оновленим спектроаналізатором!? Туча присторіїв які працюють на частоті 5590 МГц це всі абоненти бази Cambium і їх всіх відображає в скан листі. Спектроааналізатор накопичував інформацію більше ніж півгодини, нижче під СА була таблиця яку Я переніс в Ексель для більш зручнішого використання так-як в один скрін вся інформація не помістилася б тому наведена вище інформація на скріні та в таблиці сама повна. Розчарувало те, що неможливо дану таблицю якось взагалі зберегти. Заміну на Force 180 зробили для абонента 407025. По рівню сигналу взагалі не зрозуміла ситуація вийшла. Коли міняли антену то отримали сигнал на Force (-72-73 dBm) гірший ніж на PowerBeam (-66-70 dBm). Підняли Force максимально високо на скільки могли і отримали сигнал не гірше -60 dBm так і залишили. Тому сказати, що заміна щось дала точно не можу, так-як ми отримали кращий сигнал. Була підозра що база відкидає абонента за рівнем сигналу нижче -70

У абонента 407013 замінили голову у PowerBeam і все. Помилки які Ви описували вище, які виникали у даного абонента (407013) із старою головою, які ви характеризували як "наслідок впливу радіозавади" зникли, абонент працює стабільно! Тому ПОВТОРЮСЬ!!! Що, помилки:

Mar 13 21:03:29 407013 kernel: [  117.310000] SM disassociated from AP[00:04:56:22:9f:a8] F=5590 11naht20. Reason: 33 (GPFs MISS)
Mar 13 21:04:01 407013 kernel: [  149.290000] SM associated with AP[00:04:56:22:9f:a8]
Mar 13 21:05:34 407013 kernel: [  242.760000] SM disassociated from AP[00:04:56:22:9f:a8] F=5590 11naht20. Reason: 33 (GPFs MISS)

виникають не в результаті дії радіозавад!!! Тому хотілося б зрозуміти причину, бажано щоб і розробники ПО зрозуміли, що дані помилки не результат ДРЗ (джерел радіозавад) а так якщо будете наполягати на своєму - проблему це не вирішить! Заміна голови ПоверБіма у абонента 407013 вирішила проблему, помилки зникли!

Взагалі 407025 відвалювався не в наслідок помилок типу (GPFs MISS), у даного абонента даних помилок в логах не було!!!

В Subscriber Module Target Receive Level встанолено -60 dBm

Є якісь думки з приводу відображення в eDetect власного МАС адреса на деяких абонентських антенах (скріни вище в попередньому повідомленні)?








Link to post
Share on other sites
В 15.03.2020 в 20:09, Monk Loner сказал:

В Subscriber Module Target Receive Level встанолено -60 dBm

Нужно ставить -50 дБм, если  не синхронизации с   FR.  Причина в этом.

Link to post
Share on other sites
  • 3 months later...

 есть в наличии Нанобридж М2 прошитый в Камбиум. Что с ним можно придумать? Если найти пару на 2,4 он будет работать мостом? Если прошить еще 1 бридж мостом можно настроить?

Link to post
Share on other sites
В 15.07.2020 в 10:05, stavickiy сказал:

 есть в наличии Нанобридж М2 прошитый в Камбиум. Что с ним можно придумать? Если найти пару на 2,4 он будет работать мостом? Если прошить еще 1 бридж мостом можно настроить?

Его можно подключить только  к  базе Сambium ePMP 1000 2.4  ГГц.

Или обратно прошить в UBNT M2.

Link to post
Share on other sites
  • 4 months later...

Заменили в селе одну  базу UBNT Rocket  М2 на Cambium  ePMP 1000 2.4 GHz,  всех клиенты UBNT CPE перепрошили  софтом Elevate.

Канал 40 МГц, количество клиентов 34, самый дальний клиент 5 км.

Было на Ubiquiti

1)пропускная способность сектора 30 Mbps

2) тарифы 3 Mbps, ТВ нет.

Стало

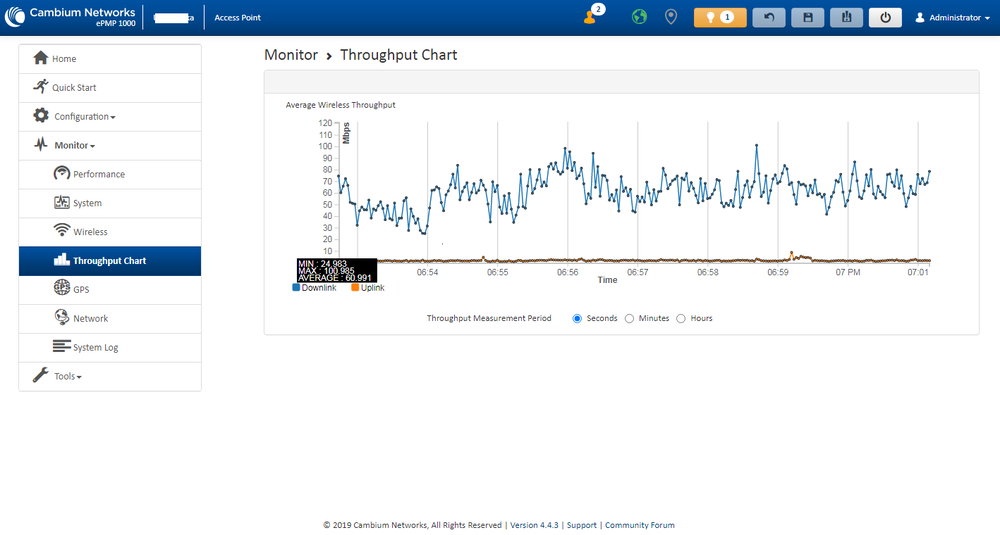

1) пропускная способность сектора 100 Mbps, в пиках до 140Mbps
2) тарифы 10/20/30/40 Mbps c сервисом  OTT  TV/Video HD.

PS

ПОН в село 100  раз подумает , прежде чем решится зайти.  Если  же плохо подумает и таки зайдет, то клиентов c  Сambium не переманит, абонплату недополучит, а за аренду столбов будет платить по полной.





Link to post
Share on other sites

Полковник  Украины вайвафлвер шестой  продолжает улыбать )

16 минут назад, Alver сказал:



1) пропускная способность сектора 100 Mbps, в пиках до 140Mbps
2) тарифы 10/20/30/40 Mbps c сервисом  OTT  TV/Video HD.

PS

ПОН в село 100  раз подумает , прежде чем решится зайти.  Если  же плохо подумает и таки зайдет, то клиентов c  Сambium не переманит, абонплату недополучит, а за аренду столбов будет платить по полной.



Link to post
Share on other sites
