PTP550 Cambium Networks для 5 Ггц каналов точка -точка

[nsm 27]

Я це зробив навмисно, щоб пан зрозумів як то воно коли лізеш у кожну тему з своїм мега продуктом.

Всі кого образив вибачте, більш не буду!

Я ніколи не казав що Камбіум погане залізо але є не гірші.

[WIFINS 42]

Вячеслав, вопрос по синхронизации на РТР550 остается открытым.  Так как есть конкретный проект,  Частоты 5250-5350 заняты полностью, там нечего ловить.  Остается 5700.  Нелегальщина там не проходит, УДЦР под этим объектом "живет".  Получили высновки ЭМС  (40 МГц).  Линки практически смотрят под углом 180 градусов.  Будут разнесены по вертикали на метров 10  и по горизонтали на метров 5.    Нужно на каждом линке получить по 250-300 МБит.

Вячеслав, нужна более точная информация, так как там планируем PTP550, а май не за горами  (запуск май- начало июня)

Edited 2019-02-27 15:17:09 by WIFINS

[Alver 336]

Если два линка точка-точка на одной крыше будут работать на одной частоте, то синхронизация Master  устройств обязательна независимо от разноса антенн и азимутов направления антенн.

Если  синхронизировать  Master PTP550 c   антеннами направленными  в противоположные стороны  ( разные азимуты  - 180 гр) то линки можно ставить на одной частоте и потери скорости на линках НЕ будет.

Для синхронизации можно использовать  CMM5 (   свич с  PoE   и подача  сигналов синхронизации) , дорого.

Или  модуль cnPulse - outdoor девайс  по цене MSRP $79,   подающий сигнал синхронизации через AUX  Ethernet порт PTP550. Для каждого устройства PTP550 требуется отдельный модуль cnPulse.

Для скорости 300+ Mbps  Download с делением 25/75  40 МГц будет мало. Нужно 40+20 Мгц.

Если непременно нужно уложиться в 40 Мгц и иметь 300 MBps download  то  нужно использовать PTP670.  Дорого, но в 40 Мгц при делении 15/85 выдаст 330 M  download +60 М upload.

Edited 2019-02-27 18:52:03 by Alver

[WIFINS 42]

  On 2/27/2019 at 6:41 PM, Alver said:

Или  модуль cnPulse - outdoor девайс  по цене MSRP $79,   подающий сигнал синхронизации через AUX  Ethernet порт PTP550. Для каждого устройства PTP550 требуется отдельный модуль cnPulse

Expand

Это уже более интересно.  И цена довольно сносная.  В программном обеспечении ведь так же должны быть какие то пункты по настройке синхронизации?    И под заказ сможете привезти такие модуля?

Edited 2019-02-27 19:40:52 by WIFINS

[Alver 336]

 В софте настройка синхронизации и FR будет такая же ( похожая ) как на базах ePMP GPS Sync. Модули синхронизации под заказ привезем.

[Alver 336]

Пришли PTP550.   Кто хотел на тест, пишите в личку. Поспешите.

Edited 2019-03-10 11:00:02 by Alver

[Alver 336]

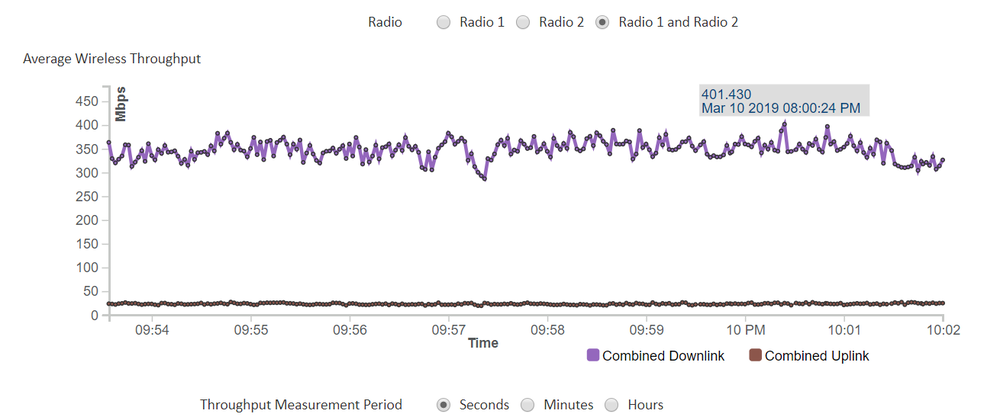

Линк 6 км  на PTP 550. дальность 6 км, каналы 2x40 МГц. TDD DL/UL =75/25.

Загрузка живым реальным трафиком   Download  390-400  Mbps + Upload 25 Mbps.  Задержка при таком трафике  RTT min/avg/max 2.1/4.4/7.4 ms.  Пробита планка пропускной способности в 400 Mbps!

PS

Такой трафик  в  линке идет прямо сейчас. Идет сильный дождь, уровни сигналов упали  на 4-5 дБ  ( линк проходит через намокшие деревья). При этом  PTP550   работает стабильно.



Edited 2019-03-10 18:37:18 by Alver

[idakrgm 1]

Сегодня поставили мост с ptp550. Включили сфп модулями, так как уже столкнулись с проблемами езернета - так и тут хрень получается с обеих сторон моста дропы и ероры сыпятся... Я уже и не рад что посоветовал директору это...........

Отправлено с моего PRA-LA1 через Tapatalk

[zulu_Radist 856]

эрроры на оптических портах коммутаторов?



[idakrgm 1]

Rx-Crc и rx-drop в очень больших количествах

Отправлено с моего PRA-LA1 через Tapatalk

[Alver 336]

  On 3/19/2019 at 8:11 PM, idakrgm said:

Сегодня поставили мост с ptp550. Включили сфп модулями, так как уже столкнулись с проблемами езернета - так и тут хрень получается с обеих сторон моста дропы и ероры сыпятся... Я уже и не рад что посоветовал директору это...........

Отправлено с моего PRA-LA1 через Tapatalk


Expand

Какой используете  модуль SFP? Раньше проблем с оптическим портом не было замечено.

Edited 2019-03-19 20:36:23 by Alver

[idakrgm 1]

Стояли микротики до этого, проблем не было. Модули разные с двух сторон... Что-то из Китая

Отправлено с моего PRA-LA1 через Tapatalk

[nordstream 1,246]

  On 3/19/2019 at 8:11 PM, idakrgm said:

Сегодня поставили мост с ptp550. Включили сфп модулями, так как уже столкнулись с проблемами езернета - так и тут хрень получается с обеих сторон моста дропы и ероры сыпятся... Я уже и не рад что посоветовал директору это...........

Отправлено с моего PRA-LA1 через Tapatalk


Expand







[idakrgm 1]

На антеннах дропов нет, только со стороны свитчей

Отправлено с моего PRA-LA1 через Tapatalk

[kazhan2008 9]

  On 3/19/2019 at 9:05 PM, nordstream said:







Expand

Покажите аптайм устройства. С опыта использования форсов 300-х максимум 2 дня без самопроизвольных ребутов

[Alver 336]

  On 3/20/2019 at 12:03 AM, kazhan2008 said:

Покажите аптайм устройства. С опыта использования форсов 300-х максимум 2 дня без самопроизвольных ребутов

Expand

На прошивках 4.3.* ребутов  на устройствах  Force 300 выпуска не первой партии ( не январь 2018, определяется по part number )  не наблюдается. Все устройства, у которых есть такие ребуты или зависания ethernet,   дистрибутор Камбиум в Украине заменяет.  Новые облучатели уже  высылаются провайдерам ( у которых есть такие дефектные устройства ) для замены. Пожалуйста, у кого есть такая проблема,   обращайтесь к продавцу , где было приобретено устройство, или напрямую  в Сервисный  центр дистрибутора  tech @unidata.com.ua или отдел продаж sales@unidata.com.ua. Устройство заменят за один-два  дня.

PS

На устройствах PTP550 подобной проблемы ( в том числе ребутов) не наблюдалось.

Edited 2019-03-20 05:28:35 by Alver

[Alver 336]

  On 3/19/2019 at 10:38 PM, idakrgm said:

На антеннах дропов нет, только со стороны свитчей

Отправлено с моего PRA-LA1 через Tapatalk


Expand

Вчера  разговаривал с инженерами представительства Камбиум по Восточной Европе. В частности они спрашивали  есть ли у наших заказчиков PTP 550 проблемы с SFP портом. Я сказал что нет жалоб. И вот вчера же вечером появилось ваше сообщение что проблема таки есть.

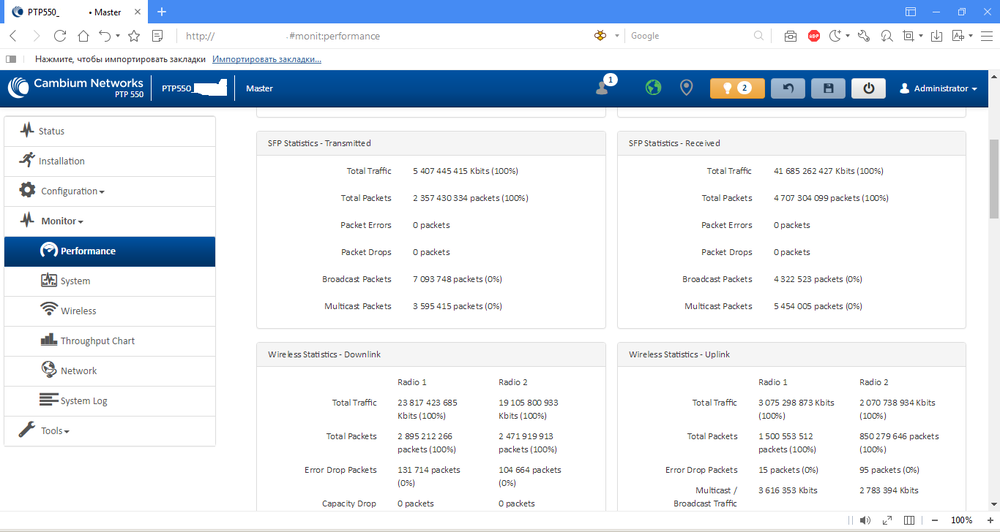

Пожалуйста, свяжитесь с суппортом дистрибутора ( tech@unidata.com.ua) ,  вышлите скрин Monitor-Performance ( статистика оптического порта), точную модель SFP модуля, свича.  Нужно будет дать удаленный доступ на устройство , но если там все нормально, то и  на свич. Инженеры Камбиум посмотрят в чем там проблема.  Если они нас спрашивали за работу этого порта, значит где то проблема  еще есть и нужно понять с чем это связано  и в каких случаях она проваляется.

Edited 2019-03-20 05:30:15 by Alver

[nordstream 1,246]

  On 3/20/2019 at 12:03 AM, kazhan2008 said:

Покажите аптайм устройства. С опыта использования форсов 300-х максимум 2 дня без самопроизвольных ребутов

Expand





 System Uptime 14 days, 12 hours, 19 minutes, 10 seconds





Маленький аптайм потому что две недели назад электричество по району тушили из-за аварии у энергетиков почти на 10 часов.

[Alver 336]

  On 3/20/2019 at 12:03 AM, kazhan2008 said:

Покажите аптайм устройства. С опыта использования форсов 300-х максимум 2 дня без самопроизвольных ребутов

Expand

Вот аптайм  одного из  линков  на Force 300-25 .  Пока аптайм сравнительно небольшой - 8 дней, но по крайней мере видно, что проблемы c  ребутами нет. Прошивка 4.3.1.

Хотя и тема PTP550 заодно обновляю информацию как сейчас работает этот линк ( с аптайм 8 дней) на родственном  в линейке Cambium Force 300- 25  (встроенный диш 25 дБи). Совершенно замечательно работает. Судите сами  здесь.

Если коротко,  дальность 2.5 км,  канал 40 МГц, TDD  DL/UL=75/25. Загрузка  реальным трафиком до  DL 215  Mbps ( в пиках бывает больше, max емкость канала в 40 МГц DL 235+ UL 70 Mbps ) средняя задержка  под максимальной нагрузке реальным трафиком  avg 5-6 ms .



Edited 2019-03-24 10:28:03 by Alver

[idakrgm 1]

Помимо глюка с сфп портом, сегодня точка ptp550 наглухо зависла. Мда... Очень сырое железо у Вас.

Отправлено с моего PRA-LA1 через Tapatalk

[nordstream 1,246]

  On 3/24/2019 at 3:14 PM, idakrgm said:

Помимо глюка с сфп портом, сегодня точка ptp550 наглухо зависла. Мда... Очень сырое железо у Вас.

Отправлено с моего PRA-LA1 через Tapatalk


Expand



В церковь сходи ?

[Alver 336]

  On 3/24/2019 at 3:14 PM, idakrgm said:

Помимо глюка с сфп портом, сегодня точка ptp550 наглухо зависла. Мда... Очень сырое железо у Вас.

Отправлено с моего PRA-LA1 через Tapatalk


Expand

Замените SFP модуль. Избегайте дешевой китайщины.   Если вдруг зависает девайс, активируйте ватчдог.  Crash log      отправляейте в Сервисный центр. Если ситуация  повторяется откатитесь на одну версию прошивки назад. Если проблема не уходит, значит аппаратный дефект данного конкретного устройства.  Отправляейте в Сервис центр, заменят по гарантии.  Схема действий стандартная с любым оборудованием любого вендора.  Но с  PTP550   подобных  замен   не было.

 Проверьте питание, кабель, БП.

Edited 2019-03-24 17:43:26 by Alver

[idakrgm 1]

Модули фоксгейт тоже дешевая китайская поддека?

Отправлено с моего PRA-LA1 через Tapatalk

[WIFINS 42]

  On 3/24/2019 at 5:46 PM, idakrgm said:

Модули фоксгейт тоже дешевая китайская поддека?

Expand

Так а дропы победили?

А на счет зависания- Alver уже рассказал, что делать.   Так получилось, что у нас в одних из первых на Украине появился PTP550.  Это была наверное первая партия с древнейшей прошивкой.  Но и тогда железо работало весьма пристойно, никаких ребутов и зависаний не наблюдалось вообще.   Единственное, что тогда не порадовало- это пинг под нагрузкой.  Ну так в последующих прошивках поправили же.

Вот чего не хватает, так это деления фрейма 85/15 или как в Мимозе сделать Flexible.  Ну и пока не понятно с синхронизацией GPS.





[Alver 336]

  On 3/24/2019 at 5:46 PM, idakrgm said:

Модули фоксгейт тоже дешевая китайская поддека?

Отправлено с моего PRA-LA1 через Tapatalk


Expand



FoxGate какая конкретно модель?  Отпишитесь в сервис, пожалуйста.

Edited 2019-03-24 20:31:53 by Alver
