NanoBridge M2 не получает IP

Recommended Posts

Имеется точка доступа  в транслируемая с обычного D-Link рутера.Данная точка доступа  при подключении автоматически выдает по DHCP IP адреса.Я подключил к данной точке доступа  безпроводно NanoBridge m2 ,а саму антенну подключил через кабель к ноутбуку. Далее на ноутбуке я выставил параметры "Получать IP автоматически".Компьютер пытается получить адресс IP но ничего не происходит,выдается аварийный IP. для проверки работоспособности,к той же самой точке я пытался подключится через телефон и ноутбук безпроводно, все работает без проблем, адресс выдается.Скажите пожалуйста где ошибка? Выкладываю скрины настройке антенны.Прошу помочь разобраться.Заранее большое спасибо.

network tab.png


main config.png

Share this post


Link to post
Share on other sites

Хоспадиии... Поставьте в пункте wireless галочку wds enable. И в самой первой вкладке, которая просто со значком без названия уберите галку airmax- у вас насос не завязался нормально к роутеру.

Share this post


Link to post
Share on other sites

А нафига все так тщательно затирают ссид и маки?

Как вроде хацкеры так и ждут возможности вычислить ваш чудо линк из говна и палок пары бриджей или роутера.

Кому оно вообще всралось.

Edited by Туйон
  • Thanks 1

Share this post


Link to post
Share on other sites
7 минут назад, Туйон сказал:

А нафига все так тщательно затирают ссид и маки?

Маки не затирались там. А ссид может такой, что bot предупреждение выпишет, за маты на форуме ;)

  • Haha 2

Share this post


Link to post
Share on other sites
32 минуты назад, Туйон сказал:

А нафига все так тщательно затирают ссид и маки?

Как вроде хацкеры так и ждут возможности вычислить ваш чудо линк из говна и палок пары бриджей или роутера.

Кому оно вообще всралось.

Вдруг злые хацкеры захотят по ip за натом взломать домашнего кулхацкера)

А чудак вообще с домашнего глинка принимать решился)))

Share this post


Link to post
Share on other sites
Quote

Поставьте в пункте wireless галочку wds enable



Включил,тоже самое.

Quote

И в самой первой вкладке, которая просто со значком без названия уберите галку airmax- у вас насос не завязался нормально к роутеру.



В первой вкладке нет ничего чтобы отключить что-то.






Edited by RadoXX

Share this post


Link to post
Share on other sites
10 часов назад, nedoinet сказал:

Хоспадиии... Поставьте в пункте wireless галочку wds enable. И в самой первой вкладке, которая просто со значком без названия уберите галку airmax- у вас насос не завязался нормально к роутеру.

Для полноценной работы WDS, она должна быть включена на обоих устройствах. А с учётом того, что на другой стороне dlink, нет гарантий совместимости wds и того, что на длинке она вообще включается.





По теме, переводите нанобридж в режим роутера, с собственным dhcp-сервером и раздельными подсетями. Не помню, есть ли у ubiquity поддержка nat2.5 на клиентском wifi, если есть, можно попробовать её включить, иначе, только режим роутера или обоюдный WDS для прозрачного L2 моста, чтоб широковещательные пакеты бегали для dhcp.

Share this post


Link to post
Share on other sites

А можно где нибудь почитать как настроить в режиме роутера?? Канал с dlink транслирует в режиме dhcp и каждый раз при подключении выдается новый ip.подскажите как правильно nanobridge настроить в режиме роутера.



заранее большое спасибо

Share this post


Link to post
Share on other sites

Нахуанана поднимать роутер на насосе? Тем более что он и так за роутером.Не предназначен он для этого. Wds на насосе и если так горит - связка mac-ip на глинке, шоб точно всегда один ип прилетал. Зачем велосипед изобретать

Share this post


Link to post
Share on other sites
30 минут назад, nedoinet сказал:

Нахуанана поднимать роутер на насосе? Тем более что он и так за роутером.Не предназначен он для этого. Wds на насосе и если так горит - связка mac-ip на глинке, шоб точно всегда один ип прилетал. Зачем велосипед изобретать

WDS или 4-field MAC должен быть включён на обоих устройствах, иначе длинк будет просто игнорировать 4-е поле с мак-адресом устройств за клиентским нанобриджём.



Тема уже обсасывалась на этом форуме неоднократно. В режиме 802.11 infrastructure (с точками доступа и клиентами) точка доступа коммутирует фреймы по мак-адресам, к которым привязан AID номер, если к ней из эфира прилетает неизвестный мак, то она фрейм отбрасывает. То есть, в данном случае, нанос подключается, и на наносе даже будет интернет, если на него зайти телнетом или ssh и пропинговать, а вот клиенты за наносом уже ничего не получат, т.к. точка доступа о них не имеет представления. Когда разработчики 802.11 поняли проблему, для её решения придумали WDS или ещё одно поле для идентификации клиентских устройств. Точнее, идея была в том, что точки доступа между собой могут коммутировать любые фреймы от любых клиентов на разных точках доступа - wireless distribution system. Побочным эффектом стала возможность подключать клиентов с WDS и прозрачный проброс фреймов из проводного сегмента в беспроводной и обратно. Но для этого WDS должен быть включён на всех точках доступа.



Другой механизм, довольно старый, и сейчас не везде реализованный - так называемый nat2.5, когда на беспроводном клиенте происходит трансляция MAC адресов в MAC беспроводного интерфейса. В голом линуксе подобного можно добиться используя ebtables, чтоб все мак-адреса с беспроводного интерфейса подменялись и вышестоящая точка доступа не отбрасывала пакеты. Но полноценный nat2.5 дополнительно делает трассировку вышестоящих протоколов, например, dhcp и pppoe, т.к. у этих протоколов в полях дублируются мак-адреса, которые тоже нужно подменять, иначе сервер не поймёт, чего от него хотят. Для dhcp можно использовать dhcp-relay с ebtables.





Всё вышеизложенное касается именно использования режима бриджа. Самый простой и быстрый способ решения текущей проблемы, это просто включить режим роутера на нанобридже и не сношать никому мозг (ни себе, ни другим). Роутер здесь необходим только для того, чтоб происходила правильная подстановка src-MAC на беспроводном клиентском интерфейсе. Надеюсь, теперь стало понятней?





1 час назад, RadoXX сказал:

А можно где нибудь почитать как настроить в режиме роутера?? Канал с dlink транслирует в режиме dhcp и каждый раз при подключении выдается новый ip.подскажите как правильно nanobridge настроить в режиме роутера.



заранее большое спасибо

Во вкладке Network вместо bridge, включите router или как-то так будет называться. Беспроводной интерфейс у вас будет выступать в роли WAN (с включённым dhcp), а проводной интерфейс настройте в другую подсеть, например 192.168.5.1/255.255.255.0 с включённым dhcp-сервером на нём. И всё будет работать.

Edited by N.Leiten

Share this post


Link to post
Share on other sites
Quote

Во вкладке Network вместо bridge, включите router или как-то так будет называться. Беспроводной интерфейс у вас будет выступать в роли WAN (с включённым dhcp), а проводной интерфейс настройте в другую подсеть, например 192.168.5.1/255.255.255.0 с включённым dhcp-сервером на нём. И всё будет работать.

Сделал как написал,IP с dlink получает но в интернет не пускает, может еще что-то не настроил? Выкладываю скрины что у меня получилось.Подскажите что не так.





monitor apr table.png

monitor dhcp client.png

monitor interface.png

Monitor routes.png

network tabs .png

Share this post


Link to post
Share on other sites

NAT галочку поставьте.

Или пропишите роут на dlink к сети 192.168.5.0/24, но тогда на ubnt лучше настроить static IP на WAN.

Share this post


Link to post
Share on other sites
Quote

Или пропишите роут на dlink



Я на dlink ничего не могу поменять

Share this post


Link to post
Share on other sites
1 час назад, RadoXX сказал:



Я на dlink ничего не могу поменять

Тогда один вариант остаётся

2 часа назад, foreverok сказал:

NAT галочку поставьте.



Share this post


Link to post
Share on other sites
Quote

NAT галочку поставьте.

Спасибо за помощь!Поставлю,сделаю скрин и напишу :)

Share this post


Link to post
Share on other sites

Прошейте насос на openwrt и не лепите пасочки. Всеравно вам родной функционал не нужон

Share this post


Link to post
Share on other sites
8 часов назад, RadoXX сказал:

Сделал как написал,IP с dlink получает но в интернет не пускает, может еще что-то не настроил? Выкладываю скрины что у меня получилось.Подскажите что не так.

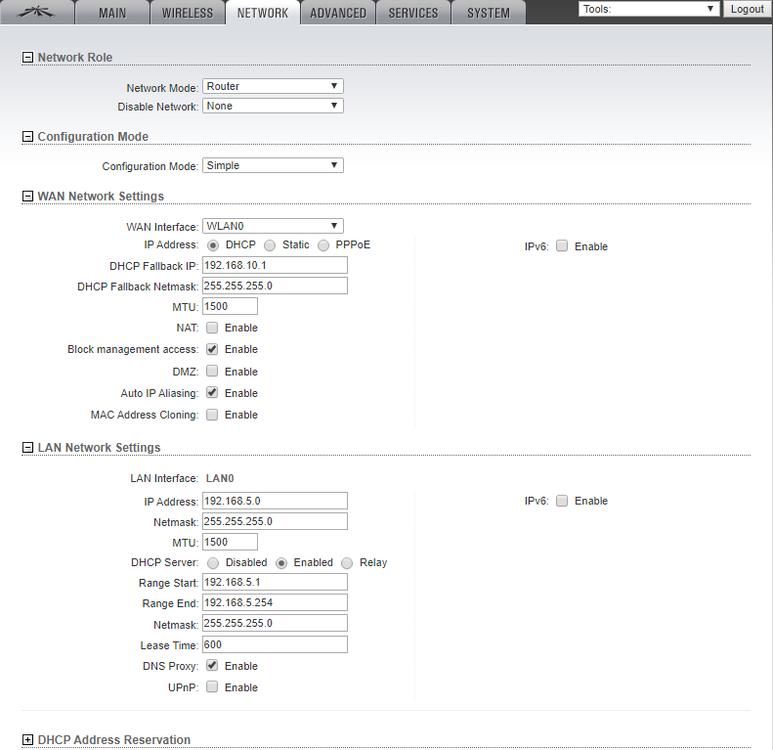

network tabs .png



У вас на LAN интерфейсе неправильно указан адрес, 192.168.5.0 - это адрес подсети, а не адрес устройства, поставьте 192.168.5.1, и соответственно Range start 192.168.5.2. Ну и как выше написали, на WAN/WLAN нужен NAT.

Edited by N.Leiten

Share this post


Link to post
Share on other sites

Всем большое спасибо за помощь! Все работает.Еще такой вопрос,можно ли как нибудь изменить время выдачи ip с dlink? Каждые три часа выдается новый ip,можно ли это как-то предотвратить?

Share this post


Link to post
Share on other sites

напишите статику в вкладке нетворк наноса, на вайфай (ван) точку стоящую на дхцп переставь на статик и ручками прописа какой нибудь из адресов что выдает делинк или зайди в делинк (в который нет возможности войти ранее было написано что нечего не можете поменять) и измени время лизинга.

Share this post


Link to post
Share on other sites
7 часов назад, RadoXX сказал:

Каждые три часа выдается новый ip,можно ли это как-то предотвратить?

На длинках это называется DHCP Reservation там вводите MAC девайса и нужный IP. Всё.
