Заземления через екран ftp

[svyat_p 0]

Доброго дня. Підкажіть хто стикався з такою проблемою. Є об'єкт, котеджне містечко. Потрібно організувати відеонагляд по території, але кабель під це діло вже розвинутий і розкидував його прораб, який не знає, що сила і відео разом не можуть жити, тому все закопано в одній траншеї. Вірогідність, що обладнання вийде зі строю, дуже висока. Тепер питання, чи можу я зробити заземлення камери через екран ftp зі сторони комутатора, тобто використати екран кабелю як провід заземлення?



Отправлено с моего Redmi 3S через Tapatalk





[Sandorik 21]

А с чего решили, что оборудование выйдет из строя?

[svyat_p 0]

А с чего решили, что оборудование выйдет из строя?

На лінку в 60-100 метрів в одній траншеї з силовим кабелем, можливо і 3 фази, кабель ввідний в будинок, наводки від сили.

Отправлено с моего Redmi 3S через Tapatalk

[Туйон 1 265]

Ща ужастик расскажу.

Есть в епенях-епенях места, где тупарь, конвертор и камеры наверху вышки запитаны по 220 вольт. Витухой, по вторичным парам. Кабель не экранированный, медная Одесса. Руки бы оторвать за такое, но работает уже много лет, сцка...

[Sandorik 21]

да все там будет впорядке.

[H_U_L_K 281]

Не знаю как на 60, но у меня вместе лежит UTP без экрана и 220 вольт кабель - бегает гигабит нормально.

А тут фтп, и для той камеры максимум 100 мбит линк, а то и 10 хватит.

[svyat_p 0]

Вірю, що працює і буде працювати. Просто хочеться максимально уберегти обладнання. Тому і хочу заземлення зробити з однієї точки. Живлення до камери буде по РОЕ, до речі. По швидкості канала я не парюсь мені треба 2-3 mb

Отправлено с моего Redmi 3S через Tapatalk

[foreverok 95]

Если по нормальному, то для экранированной витой пары, нужно использовать соответствующие коннекторы https://rozetka.com.ua/patron_con_rj_45_8p8c_40_e/p19682005/ вроде таких.

И заземляем сам свитч.

[Triam 45]

тут можна намудрить с заземлением.

так как потенциал земли с одной стороны кабеля скорее всего будет отличать от потенциала с другой.

если заземлить оба конца соответственно будет ток по экрану.

лучше не землить.



[svyat_p 0]

тут можна намудрить с заземлением.
так как потенциал земли с одной стороны кабеля скорее всего будет отличать от потенциала с другой.
если заземлить оба конца соответственно будет ток по экрану.
лучше не землить.


То в тому то і справа, що хочу землити зі сторони комутатора один кінець кабелю, а другий кидати на гвинт землі камери. Ні в якому разі не землити на два різні контури землі з двох сторін. Використати екран фтп як провід заземлення.

Отправлено с моего Redmi 3S через Tapatalk

[KaYot 3 708]

Лучше ничего не заземлять, ибо неверно сделанное заземление экранированного кабеля принесет больше вреда чем пользы.

Наводка от силового кабеля 100500% не спалит оборудование, в тех же многоэтажках старых обычная витая без экрана часто идет по шахтам, иногда по слаботочке, а иногда и примотанная к силовым. И работает годами.

Ну а если захотите землю - да, с одной стороны экран кабеля садите на 0.

[nedoinet 440]

44 минуты назад, Туйон сказал:

по 220 вольт. Витухой, по вторичным парам.

В моих степях есть 2 вида раков. Одни пускают 220 по свободным парам на ч.с. и 220 по витухе питают ткд в многоквартинике. Вторые тягают питание через П-274. Максимальная длина гирлянды 220 с одной розетки которую я видел - около 40 тупарей( местами это тупое дело разделено конверторами,)

[KaYot 3 708]

Оборудование гальванически развязано от ethernet кабеля трансформаторами,плюс кабель отлично гасит синфазные наводки. А прочность пробоя этого трансформатора - вольт 100, не меньше. В общем наводки все эти безопасны.

[Туйон 1 265]

Кстати, ветераны сетей, напомните ка, была вроде когда то схема фантомного питания по пэшке, чтобы и инет шел и питание, я насколько помню там только вольт 12 можно было пустить? С 220 так не проканает?

[KaYot 3 708]

7 минут назад, Туйон сказал:

Кстати, ветераны сетей, напомните ка, была вроде когда то схема фантомного питания по пэшке, чтобы и инет шел и питание, я насколько помню там только вольт 12 можно было пустить? С 220 так не проканает?

220 пускали, какие 12.

[svyat_p 0]

Я не гуру СКС, тому підкажіть такий ще момент, будь ласка. Якщо є ФТП його з обох сторін потрібно землити, чи з однієї, і якщо з обох, то я так розумію контур заземлення повинен буди один на двох кінцях, щоб не було різниці потенціалів.

[Туйон 1 265]

24 минуты назад, svyat_p сказал:

Я не гуру СКС, тому підкажіть такий ще момент, будь ласка. Якщо є ФТП його з обох сторін потрібно землити, чи з однієї, і якщо з обох, то я так розумію контур заземлення повинен буди один на двох кінцях, щоб не було різниці потенціалів.

С одной стороны заземляют, насколько я помню.

Когда-то заземлял экраны на воздушках с целью борьбы в грозой, то мне говорили что один конец на землю а с другой стороны вроде через конденсатор тоже на землю.

Но от хороших разрядов один хрен не спасало.

[Rbert 145]

В 21.01.2020 в 11:55 PM, Туйон сказав:

С одной стороны заземляют, насколько я помню.

Когда-то заземлял экраны на воздушках с целью борьбы в грозой, то мне говорили что один конец на землю а с другой стороны вроде через конденсатор тоже на землю.

Но от хороших разрядов один хрен не спасало.



В 21.01.2020 в 11:55 PM, Туйон сказав:

С одной стороны заземляют, насколько я помню.

Когда-то заземлял экраны на воздушках с целью борьбы в грозой, то мне говорили что один конец на землю а с другой стороны вроде через конденсатор тоже на землю.

Но от хороших разрядов один хрен не спасало.

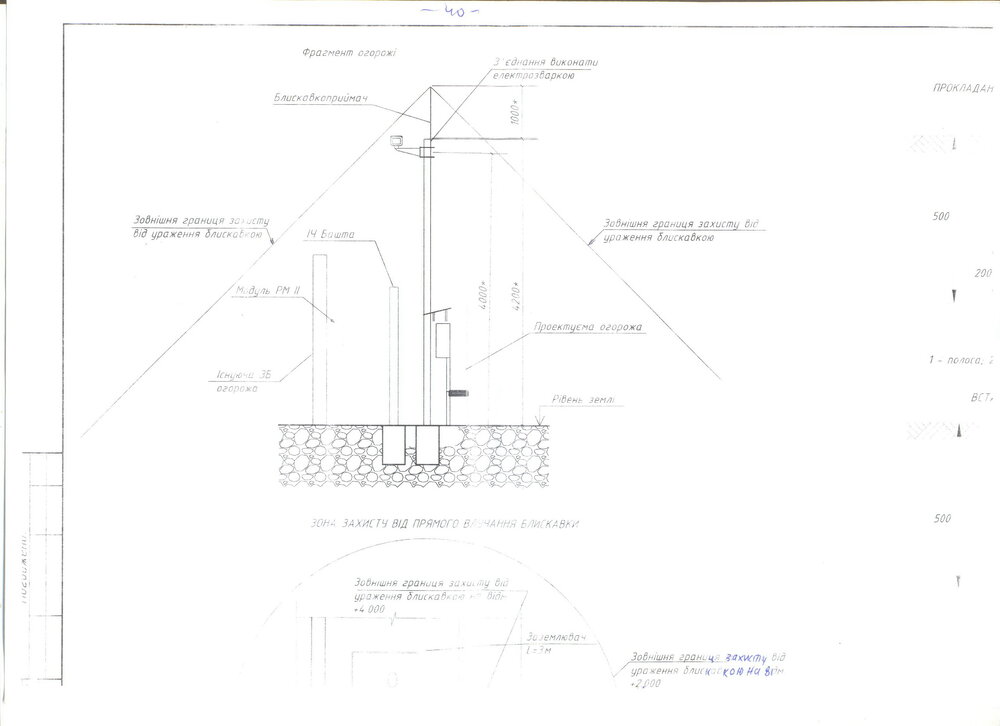

Обратите  внимание как ведется борьба с грозой в рабочем проекте " Охоронні системи відеоспостереження " .

[johny 56]

4 минуты назад, Rbert сказал:

борьба с грозой

ну наверное похвально. Если не очень близкая блискавка, может и спасет что-то. Если близкая, то до *опы те все пысульки и проекты, даже и 100% правильно выполненные.

Приехали девайсы в ремонт с Канады. У людей там несколько другая ответственность да и "ТУ" на подобное. Тем не менее от близкой молнии не спасает...

на фото пара печатных плат с весьма печальным видом

[Туйон 1 265]

@Rbert при всем уважении - во многих случаях дешевле и проще купить девайс на горячую замену (заранее настроенный и провереный) потенциальному трупу, чем городить проекты и вундервафли.

Відредаговано 2020-01-23 19:19:02 Туйон

[Rbert 145]

Туйон Согласен с Вами  , но  проектировщики перед  выполнением  Раб. Проекта   на каждый  объект  получают   " Завдання на проектування "    и  общие  указания .Объект "Безпечне мІсто" -"Проектними рішеннями передбачити  наступне" ...  Объект " ПАТ Укртранснафта -В якості основних захисних заходів  проектом передбачається захисне заземлення та занулення всіх . И т.д..Приходится брать  "Нормативно -технические  ДОК .-ДБН-ВБН-ПУЄ-Правила пож. безпеки и городить проекты. Когда проект 2 -тома  где то   300 страниц проходит экспертизу  две недели  -цепляются  до каждого крючка.

[Туйон 1 265]

@Rbert да какие вопросы.

Просто разные ситуации.

В любом случае, хорошо что есть такие профи своих дел как вы!



[ramsess 186]

Экран FTP не только можно заземлять, но и нужно заземлять, с двух концов (если нет общей шины, то с одной стороны землить жестко с другой мягко (через кондер)). Незаземленный экран FTP собирает помехи как антена. Если к силе не подлючаются источники импульсных помех, то особого влияния на рядомлежащий UTP/FTP 50Гц не оказывают.

Відредаговано 2020-01-23 22:08:47 ramsess

[Туйон 1 265]

1 минуту назад, ramsess сказал:

Экран FTP не только можно заземлять, но и нужно заземлять, с двух концов. Незаземленный экран FTP собирает помехи как антена. Если к силе не подлючаются источники импульсных помех, то особого влияния на UTP/FTP 50Гц не оказывают.

Ага.  А с двух концов подключать куда? И как?

Лет 15 назад, когда я ещё был совсем юным, один орёл так сделал.

Так - это подключив экран с двух сторон к нолям.

Грил, типа блин, ещё искра проскочила.

А потом кабель сгорел.

[ramsess 186]

1. Не к нолям а к землям.

2. Если разные здания или разные тземли в одном здании то с одной стороны землить через керамический кондер. В грозозащитах которые серийно выпускаются для этой цели есть перемычка которой выбирается как землиться.
