Mikrotik ptmp Тарифы

[Kiano 616]

Абонентские устройства таких фильтров не имеют и не будут (вероятнее всего)

5ггц сама по себе имеет другую природу распространения, коэффициенты затухания и пр. Здесь это имеет более важную роль, чем ширина диапазона

[dart_mol 25]

На microtik  на 18 километров 400 мегабит даёт. Приходите дальше на радио, а ваш pon от правильных интернетрв рядом никому не нужен .





[Туйон 1 265]

О боже!

Он заразился алверовирусом!

Срочно укол волокном из SFP C+++ модуля в мягкое место)

[Alver 335]

22 часа назад, Kiano сказал:

Абонентские устройства таких фильтров не имеют и не будут (вероятнее всего)

5ггц сама по себе имеет другую природу распространения, коэффициенты затухания и пр. Здесь это имеет более важную роль, чем ширина диапазона

В данной схеме абонентские устройства -это домашние вайфай роутеры и смартфоны. В частном секторе им ничто помех не создает.

Защищать от помех нужно  OUTDOOR точки доступа  (  что есть беспроводные свичи) распределительной сети.  Продвинутые  ТД такую защиту имеют. А также имеют встроенную грозозащиту, подогрев при старте зимой после отключения питания, постоянное сканирование эфира и перестройка частоты ( без дисконекта клиентов)  при  появления в рабочем канале сильной помехи  и др.

[Alver 335]

Мы здесь вкратце рассмотрели сеть доступа ( организацию распределительной)  сети как альтернатива домовой кабельной сети в многоквартирном доме и сети PON   в частном секторе.

Рассмотрим топологию  всей сети  для ЧС и распределение нагрузки сети трафиком.

В ЧС одна точка доступа  (  беспроводный  свич доступа) обслуживает до 20-30 стационарных клиентов - indoor wifi 6/wifi 5 роутеров вдоль по улице поселка на дальности 150-300 метров.

Одна ТД в 2.4 Ггц имеет емкость раздачи реального трафика 400  Mbps в 40 МГц MIMO 2x2 , MIMO 4x4 - 800 Mbps . Но это "труба" - она большая и хватит с 10 кратным запасом в ЧС на все .  Клиенты -домохозяйства в количестве   20-30  шт типа  "хомяки"  потребляют трафика в прайм тайм до  40 Mbps. Тем самым трафик DL на  одну ТД будет примерно 40М и для тарифа 100М на клиента нужно иметь трубу на точку 140М (чтобы клиент сделав Speedtest  в прайм тайм увидел свои заветные 100М.

Таким  образом на одну точку  доступа нужно подать канал 150Мbps.

Вдоль улиц поселка  протяженностью 1.5-3 км нужно разместить 10 ТД, которые потенциально  могут обслужить до 300 дворов ЧС.

Тем самым беспроводный сегмент   сети  агрегации  ( типа беспроводные свичи агрегации - до 30 клиентов в малтипойнт) должны раздавать   40Мx10 =400 Mbps c  трубой 500М.

На данный момент такую раздачу в 5 ГГЦ могут обеспечить всего два  ( из относительно бюджетных) типа БС ШБД (  Fixed BWA)

-  Сambium ePMP 3000 в канале 40 МГц c потенциалом раздачи в MIMO 4x4 -500Мbps на  10  клиентов Force 300

- UBNT LTU - с потенциалом раздачи  на 10 клиентов 400Мbps  в 40 МГц. И это в натяг, потому что работать все клиенты должны на 1024QAM, что проблематично.

От  BS BWA  в ядро сети ( POP- локация выхода магистральной  оптики)   каналы строятся  на линках точка- точка с пропускной способностью 500 + Mbps  на дальности до 30 -40км.

На данный момент такой канал из относительно бюджетного может дать оборудование

-  Cambium Force 300-25, Force 300 CSM   и Мимоза  С5с, С5x в 80 МГц ( до 600 Mbps)

 -Cambium Force 300 и Мимоза  B5C   в 80+80 МUц (  1+  Gbps)

- UBNT AF5x HD в 100  МГц ( 400Mbps-1 Gbps на 1024 QAM )

  - Cambium  Foce 425, Force 425 Rangе Extender, Force 400 CSM-   в 80  MHz - до 1 Gbps. Это оборудование также построено на чипсете wi-fi 6, будет доступно с февраля 2021. Цена пока есть конфиденциальная  информация, но она будет    конкурентна .

Про Микротик, всякий разный  UBNT 5AC  следует забыть. Их потолок точка-точка 220М в 40 Мгц, 250 Mbps в 80Мгц.  В синтетических тестах они могут показывать скорость больше, но на реальном трафике этого нет.

Тем самым схема организации сети беспроводного доступа в Интернет в частном секторе поселка  приобретает классический вид:

Ядро сети  POP <--- > каналы точка-точка  до 500 Mbps -1 Gbps до 40 км <--- >  сеть агрегации -малтипойнт раздача до 500 Mbps  до 10 км<---->  сеть доступа- малтипойнт раздача до  150  Mbps на дальности до 300 метров.

 Сеть можно строить  на  зоопарке оборудования из нескольких вендоров, либо,  а теперь мы начинаем говорить  об оборудовании Cambium -

-  домашние вайфай роутеры ( в том числе  wi fi 6) Residential  Access Point

 -Outdoor точки доступа cnPilotXirrus

-  Fixed  BWA   серии ePMP

-  оборудование точка-точка  серии PTP и Force

-  проводные свичи   cnMatrix

- для  городcких сетей ( топологию рассмотрим позже ) также  будет использоваться cnWave 60 GHz  c раздачей и точка-точка   до 15   Gbps 500метров- 3 км

Все оборудование ( включая домашние вайфай роутеры) находятся под управлением бесплатной облачной централизованной системы мониторинга и управления  NMS cnMaestro.





Відредаговано 2020-11-21 09:17:50 Alver

[Alver 335]

 В ЧС точки доступа  работают в 2.4 ГГц  с размещением  не выше 6 метров на столбах . Провайдеру нужно  иметь лицензию на частоты  Л03 на бездозвильной основе.

Зміни з 2019 року дають можливість отримати ліцензію на користування частотним ресурсом з адаптивним вибором каналу на без дозвільній основі. Дана можливість стосується діапазону 2400-2483,4 Мгц і не передбачає отримання висновків та дозволів від УДЦР.

[Alver 335]

34 минуты назад, hex@set сказал:

Шла 32 ночь февраля.., а Полковник Шехерезадов все изливал сказки.

 Ты по делу можешь что то сказать, замечания, предложения, конструктивную критику изложить?

[Alver 335]

30 минут назад, hex@set сказал:

Какому делу?  Вафлестрой, это не дело.
А из предложений ..,  не называйте больше свои вафлебазы , вайфай свичами..
Нормальным людям с непродутыми радивом ушами, такой долб#@бизм слух режет.

Это Cisco cкажи. Например,   Catalyst 9115  Wi-Fi 6. Catalist -это серия свичей Cisco.   В данном случае  это коммутатор с  гигабитными Ehernet и Wireless интерфейсами.  Смотри шире на вещи. Технология не стоит на месте.

Відредаговано 2020-11-21 18:19:39 Alver

[BALTAR 44]

В 15.11.2020 в 20:28, WIFINS сказал:

Сейчас там около 30 абонов с тарифами 10/20/30 МБит

А 100Мбит/с не пообовали тестово включить?

[ISK 259]

В 24.11.2020 в 07:14, BALTAR сказал:

А 100Мбит/с не пообовали тестово включить?

Да уж, это заметно ускорит протяжку PON!

[WIFINS 42]

В 24.11.2020 в 07:14, BALTAR сказал:

А 100Мбит/с не пообовали тестово включить?

Пробовали, но просто снимали шейпера с пары абонов.  Но абоны оказались не сильно активные, так что посмотреть, как оно реально работает не получилось.  Обычно при подключении абонов мы ставим тестовый тариф в котором не ограничиваем скорость.  Монтажники замеряли, то на устройствах с соточным портом  упирались в порт, а на гиговых получали спидтестом 140-150 МБит., это на устройствах n-стандарта.

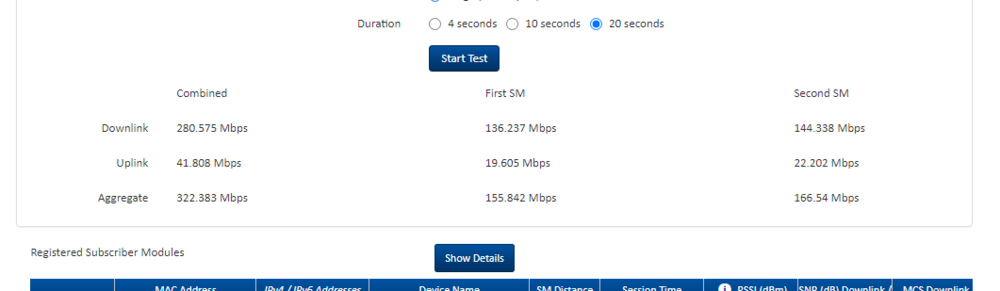

Вот только что пустил одновременный синтетический тест одновременно на двух абонов.

2 часа назад, ISK сказал:

Да уж, это заметно ускорит протяжку PON!

Все возможно ?
