GP1702-4G умеет EPON ???


axl72

Recommended Posts

Был очень удивлен тем, что вышеназванная ОНУ спокойно зарегистрировалась на P3310, хотя в ее даташите указано что она GPON.

Может быть я чего то недопонимаю, и GPON онушки должны иметь обратную совместимость с EPON OLT ?

Link to post
Share on other sites

Я лично не проверял, но на форуме писали, что:

GPON ONU c EPON OLT работают, а наоборот нет.

И типа один глюк, что с неё не снимешь уровень сигнала, типа всегда отображается -30

Link to post
Share on other sites

GPON не может работать в EPON и наоборот. Они принципиально разные!

Онушка наверное хPON, тоесть умеет и так и сяк.

  • Like 1
Link to post
Share on other sites
2 минуты назад, CoCOsmall сказав:

GPON не может работать в EPON и наоборот. Они принципиально разные!

Онушка наверное хPON, тоесть умеет и так и сяк.

Абонентский терминал BDCOM GP1702-4G - эта модель ONU (optical network unit), работает по технологии GPON. Терминал соответствует стандартам ITU-T G.984.x, IEEE 802.3u, IEEE 802.3ab, оснащен четырьмя гигабитными портами RJ45 на 1000 Мбит/с и один порт GPON (SC/UPC) для подключения к OLT.

Link to post
Share on other sites

Но работает ! Несмотря на то, что в даташите EPON не указан. И уровни показывает нормально. Проверьте, у кого есть возможность.

olt_bis2#sh ver
BDCOM(tm) P3310C Software, Version 10.1.0E Build 46085
Copyright by Shanghai Baud Data Communication CO. LTD.
Compiled: 2017-9-15 15:21:2 by SYS, Image text-base: 0x80008000
ROM: System Bootstrap, Version 0.4.1, Serial num:00316013247
System image file is "Switch.bin"
hardware version:V1.0
(RISC) processor with 131072K bytes of memory, 16384K bytes of flash
Base ethernet MAC Address: 98:45:62:7f:20:44
snmp info:
  product_ID:294   system_ID:1.3.6.1.4.1.3320.1.294.0
olt_bis2 uptime is 47:18:50:26, The current time: 1970-2-17 18:50:26


olt_bis2#sh epon onu-i int e0/4
Interface EPON0/4 has registered 36 ONUs:
IntfName   VendorID  ModelID    MAC Address    Description                     BindType  Status          Dereg Reason
---------- --------- ---------- -------------- ------------------------------- --------- --------------- -----------------

.......

EPON0/4:12 BDCM      1112       9845.6269.d441 N/A                             static    auto-configured N/A
EPON0/4:13 BDCM      1112       9845.6269.d78d N/A                             static    auto-configured N/A
EPON0/4:14 BDCM      1112       9845.6269.d757 N/A                             static    auto-configured N/A
EPON0/4:15 BDCM      1112       9845.6269.d7f2 N/A                             static    auto-configured N/A
EPON0/4:16 BDCM      1112       9845.6269.d6e2 N/A                             static    auto-configured N/A
EPON0/4:17 BDCM      1112       9845.6269.d7ca N/A                             static    auto-configured N/A
EPON0/4:18 BDCM      1112       9845.6269.d64d N/A                             static    auto-configured N/A



Link to post
Share on other sites

тут наверное смотря у кого описание читать

например:

тут пишут https://gepon.com.ua/BDcom-P1702-4G что ону GEPON = EPON

тут - https://deps.ua/katalog/ru-abonentskie-terminalyi-onu/45186.html - тут GPON :)

Edited by lemosh
Link to post
Share on other sites
20 часов назад, axl72 сказал:

Был очень удивлен тем, что вышеназванная ОНУ спокойно зарегистрировалась на P3310, хотя в ее даташите указано что она GPON.

Может быть я чего то недопонимаю, и GPON онушки должны иметь обратную совместимость с EPON OLT ?

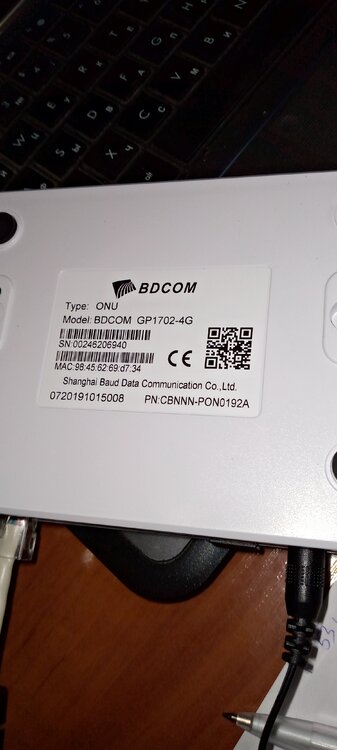

Может, как это иногда бывает, Вам просто не ту модель ону продаваны отправили?

Покажите детальную инфу ону на олте?

Link to post
Share on other sites
21 час назад, sanyadnepr сказал:

Покажите детальную инфу ону на олте?

Какая команда Вас интересует?

Link to post
Share on other sites
30 минут назад, sanyadnepr сказал:

Та которая покажет детальную инфу про ону, не знаешь команду?

Мне всегда казалось, что форум для того, чтобы задавать вопросы и делиться информацией, а не язвить по поводу незнания других.

Link to post
Share on other sites

bdcom gp1501dt - так же работает на epon порту.

всё отображается корректно.


Цитата



BDCOM(tm) P3310D Software, Version 10.1.0F Build 74816



IntfName            SoftwareVersion
---------------     --------------------
EPON0/1:1           10.0.22B.501



IntfName         VendorID ModelID    MAC Address    LOID                     Description                     BindType
     Status           Dereg Reason
---------------- -------- ---------- -------------- ------------------------ ------------------------------- -----------
---- ---------------- -----------------
EPON0/1:1        BDCM     1111       9845.629f.ebb5 N/A                      N/A                             static(mS)
     auto-configured  N/A



 interface    RxPower(dBm)
-----------  --------------
epon0/1:1    -21.1



 operating temperature(degree): 36
 supply voltage(V): 3.3
 bias current(mA): 11.0
 transmitted power(DBm): 1.3
 received power(DBm): -15.9





Link to post
Share on other sites

Кстати, кто нибудь может поделится мануалом на эту ону, Или хотя бы подсказать дефолтный адрес web интерфейса

Link to post
Share on other sites
В 18.02.2021 в 09:51, axl72 сказал:

Мне всегда казалось, что форум для того, чтобы задавать вопросы и делиться информацией, а не язвить по поводу незнания других.

Когда кажется креститься надо, когда крестишься еще больше кажется. 😁

Если не знаешь команду, так и пиши, а не "какая Вас интересует", это тебя а не меня команда интересует.

Вывод этой команды такой:


ONU Vender ID       : XPON
ONU MODEL ID        : EP-1
ONU EXT MODEL ID    : EP-1001H
ONU ID              : 1c87.7917.0d23
Hardware Version    : V2.1.2
Software Version    : V2.1.2
Firmware Version    : 0x010101
Chipset Vendor ID   :
Chipset MODEL ID    : 0x9125
Chipset Revision    : 40
Chipset Date        : 22/06/20
Onu type            : SFU
Support multillid   : Not supported
Protection type     : Not supported
Number of Pon       : 1
Number of slot      : 0
Support 6 types of port:
 Number of GE port   : 1
 Bitmap of GE port   : 1-4
 Number of CATVRF port: 1
Number of US Queues : 4
QueueMax per US Port: 4
Number of DS Queues : 4
QueueMax per DS Port: 4
Battery Backup      : 0



Link to post
Share on other sites
olt_bis2#sh epon int e0/4:15 onu  ctc bas
ONU Vender ID       : BDCM
ONU MODEL ID        : 1112
ONU ID              : 9845.6269.d7f2
Hardware Version    : A0
Software Version    : 10.0.23B.607
Firmware Version    : 0x312e312e3200
Chipset Vendor ID   : RL
Chipset MODEL ID    : 0x9606
Chipset Revision    : 1
Chipset Date        : 00/00/07
Onu type            : SFU
Support multillid   : Not supported
Protection type     : Not supported
Number of Pon       : 1
Number of slot      : 0
Support 1 types of port:
 Number of GE port   : 4
Battery Backup      : 0



Link to post
Share on other sites

Могу вас всех приколоть, у меня такие ОНУ GP1702-4G, OLT P3310B C, стоит около 50шт и работают без проблем и сигналы показывает всё норм, мало того ещё пробовал ставить sfp GPON a-gear, EPON ону поднимались только сигналы были -30 везде, но работало без проблем.

Link to post
Share on other sites

Больше всего меня интересует вопрос: все ли GPON ONU работают в EPON дереве или это приятное исключение?

Это вопрос не праздный, ведь если это так, и обратная совместимость есть, то это открывает интересные возможности в плане безболезненной миграции с GEPON на GPON. То есть сначала не спеша поменяли клиентам ОНУшки , а потом переключили дерево в новую голову.



И тут же напрашивается еще один вопрос. Не будет ли одна или несколько EPON ONU ломать работу GPON дерева?

Link to post
Share on other sites
5 минут назад, axl72 сказал:

или это приятное исключение

Да нет никакой совместимости, это ОНУ на универсальном реалтековском чипе умеющем оба стандарта.

  • Like 1
Link to post
Share on other sites
2 часа назад, KaYot сказал:

Да нет никакой совместимости, это ОНУ на универсальном реалтековском чипе умеющем оба стандарта.

Очень странно, что в официальном даташите на ОНУ такая важная фича не указана.

Link to post
Share on other sites
3 часа назад, axl72 сказав:

это открывает интересные возможности в плане безболезненной миграции с GEPON на GPON



Чим не догодив GEPON, або в чому сенс такої міграції?

Link to post
Share on other sites
4 часа назад, axl72 сказав:

безболезненной миграции с GEPON на GPON. То есть сначала не спеша поменяли клиентам ОНУшки , а потом переключили дерево в новую голову.



є xPON ону. які вміють 2 стандарти замінюєте абонентам epon на xpon і потім замінюєте голову!

Edited by Інет.укр
Link to post
Share on other sites
6 часов назад, Інет.укр сказал:

є xPON ону. які вміють 2 стандарти замінюєте абонентам epon на xpon і потім замінюєте голову!

xPON це коммерційний термін що означає сумісність з обома стандартами. Але  в випадку з gp1702-4g в офіційному даташиті не згадується ні про EPON ні про XPON. Тобто це недокументована фіча. Як що така фіча є для однієї моделі, то можна сподіватися, що є і для інших.

Link to post
Share on other sites
7 часов назад, andryas сказал:

Чим не догодив GEPON, або в чому сенс такої міграції?

Сенс з'являєтся тоді, коли в EPON деревах кількість абонентів наближається до максимуму і немає вільних волокон в район. Хоча , розумію, що з іншого боку вилазить матеріальне питання придбання великої кількостї ОНУ xPON

Link to post
Share on other sites
