Модуль контролю напруги батарей.


Recommended Posts

Є у нас ДБЖ на 9 батарей, на 108 вольт.
Батареї вже старенькі і розбалансовані. Час від часу виводимо із експлуатації, балансуємо вручну.
Але хотілось би якось спостерігати в режимі реального часу за напругами на кожній батареї, а не бігати тикатись  тестером.
Ну і розуміти хоч приблизно скільки батареї залишилось жити. (Є у нас одна, заряд якої в загальному комплекті не піднімається вище 12.5 навіть після  ручного балансування.)


Власне питання - а ви не бачили десь в продажі такого багатоканального вольтметра?   Бажано якби він іще і вмів логи писати і зливати данні  на сервер.

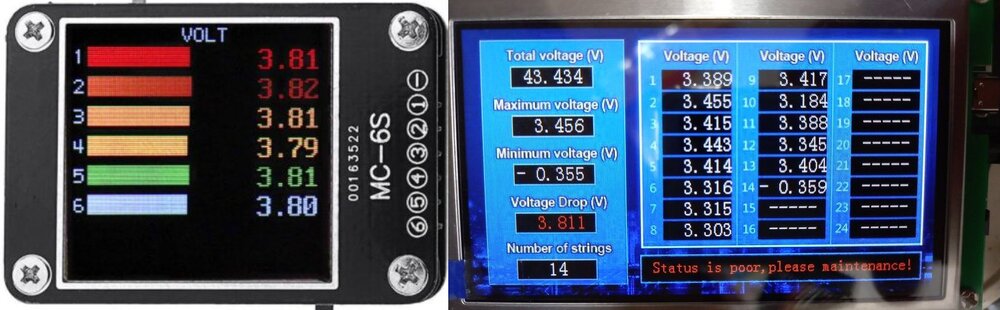

Сьогодні до пізньої ночі мучив Аліекспресс, але знайшов такі приблуди тільки для літій іонних батарей на 3.7В.
І питання номер два - чи нема в кого на продажу однієї батареї   Coslight 6-GFM-160C  ? Хоча би б/у але в задовільному стані? Бо резерву зовсім нема, і одна із батарей вже ледь жива.


Буфер обмена-1.jpg

Edited by xtrigger
Link to post
Share on other sites

Я теж трохи шарю в електроніці, але задача тут досить не тривіальна - треба щоб схема витримувала 120 вольт.
Думав може щось готове є в продажі.
Поки що навіть в теорії не дуже розумію як це реалізувати.
Ліпити саму схему мікроконтроллера збору і передачі данних з окремим власним блоком живлення від розетки і десяток АЦП, кожен із яких буде отримувати живлення від кожної батареї і її же напругу міряти - а цифрові данні передавати через гальванічну оптронну розв"язку чи що.
Це так перше що спало на думку, якщо є якість ідеї апаратної реалізації такої задачі пропонуйте.


Link to post
Share on other sites
5 минут назад, xtrigger сказав:

Я теж трохи шарю в електроніці, але задача тут досить не тривіальна - треба щоб схема витримувала 120 вольт.
Думав може щось готове є в продажі.
Поки що навіть в теорії не дуже розумію як це реалізувати.
Ліпити саму схему мікроконтроллера збору і передачі данних з окремим власним блоком живлення від розетки і десяток АЦП, кожен із яких буде отримувати живлення від кожної батареї і її же напругу міряти - а цифрові данні передавати через гальванічну оптронну розв"язку чи що.
Це так перше що спало на думку, якщо є якість ідеї апаратної реалізації такої задачі пропонуйте.


уже є готове рішення... вище ж написали хто продає

Link to post
Share on other sites
2 часа назад, xtrigger сказав:

Ліпити саму схему мікроконтроллера збору і передачі данних з окремим власним блоком живлення від розетки і десяток АЦП, кожен із яких буде отримувати живлення від кожної батареї і її же напругу міряти - а цифрові данні передавати через гальванічну оптронну розв"язку чи що.

Raspberry Pie плюс багатоканальний АЦП https://arduino.ua/prod1931-10-razryadnii-acp-mcp3008-dlya-raspberry-pi-i-arduino  врятує отца русской демократии

  • Thanks 1
Link to post
Share on other sites
21 час назад, logic сказал:

уже є готове рішення... вище ж написали хто продає

линк бы. посмотреть вас ис дас.

Link to post
Share on other sites
23 часа назад, xtrigger сказал:

Я теж трохи шарю в електроніці, але задача тут досить не тривіальна - треба щоб схема витримувала 120 вольт.
Думав може щось готове є в продажі.

Есть готовое, постом выше кидали. Правда там на 4/8 каналов, но можно и 2 шт взять на 8+4.

Используем пару лет, полет отличный.

  • Like 2
Link to post
Share on other sites
1 час назад, KaYot сказал:

Есть готовое, постом выше кидали. Правда там на 4/8 каналов, но можно и 2 шт взять на 8+4.

Используем пару лет, полет отличный.

А можете поділитися досвідом що ви далі робите з данними отриманими по SNMP?
Які ПО моніторингу використовуєте?

Edited by xtrigger
Link to post
Share on other sites
3 минуты назад, xtrigger сказал:

Які ПО моніторингу використовуєте?

Заббикс. Там в комплекте с железкой есть шаблон готовый, красивые графики рисует по каждой батарее.

Link to post
Share on other sites

там и для кактуса вроде шаблоны пробегали в теме, если память не подводит...



в принципе OIDы используются те же что и у lmsensors (специиально их взял - для большей совместимости), потому с шаблонами проблем не будет.

Link to post
