superb 54 Posted 2023-06-25 17:36:24 Share Posted 2023-06-25 17:36:24 Всем привет. Хочется мониторить состояние батарей на узлах. Что-то с разъемом ethernet которое умеет работать через интернет. Может есть такие мониторилки которые по интернету отдают данные на сервер/приложение на телефон. Тупо считывать напряжение на акб, может температуру на клемме акб. В идеале приложение на тф где будут приходить уведомления при пороговых значениях заряда 75%, 50%, 25% итд. Или хотя-бы что-то в свебмордой, на что можно зайти и посмотреть напряжение батареи. Кто заморочился у себя, делитесь. 1 Link to post Share on other sites
nordstream 1,246 Posted 2023-06-25 18:14:03 Share Posted 2023-06-25 18:14:03 http://equicom.ua/ip/ip7/firmware/4.00/IP7_v4.00/IP7_v4.00.htm Link to post Share on other sites
Diter_ua 88 Posted 2023-06-25 18:53:11 Share Posted 2023-06-25 18:53:11 ping 3 1 Link to post Share on other sites
KaYot 3,729 Posted 2023-06-25 19:21:14 Share Posted 2023-06-25 19:21:14 Нитро делает офигенные мониторилки, с побатарейным считыванием и температурой, добавляется штатно в заббикс графиком. Link to post Share on other sites
pashaumka 33 Posted 2023-06-26 07:11:32 Share Posted 2023-06-26 07:11:32 Шикарнейшие Link to post Share on other sites
neom 8 Posted 2023-06-26 07:29:19 Share Posted 2023-06-26 07:29:19 12 часов назад, KaYot сказал: Нитро делает офигенные мониторилки, с побатарейным считыванием и температурой, добавляется штатно в заббикс графиком. Просто офигительные мониторилки! Если температуру каждого аккума надо мерять - добавляешь датчиков даллас и вперед. Link to post Share on other sites
superb 54 Posted 2023-06-26 07:50:57 Author Share Posted 2023-06-26 07:50:57 (edited) Почти на всех узлах 12В в параллель у меня, отдельно и не померяешь напряжение. А для 24В и больше я так вижу вообще нет конкурентов. Edited 2023-06-26 07:53:39 by superb Link to post Share on other sites
blackjack 250 Posted 2023-06-26 08:05:49 Share Posted 2023-06-26 08:05:49 Ping 3 + cacti, з сенсором температури, та комбінованим сенсором напруги (12-96в на вибір) на акб і наявності напруги 220в. 1 Link to post Share on other sites
KaYot 3,729 Posted 2023-06-26 10:00:53 Share Posted 2023-06-26 10:00:53 2 часа назад, superb сказал: Почти на всех узлах 12В в параллель у меня, отдельно и не померяешь напряжение. Тогда пинг3 то что доктор прописал. 1 Link to post Share on other sites
gelmas_x 11 Posted 2023-06-26 13:19:18 Share Posted 2023-06-26 13:19:18 (edited) Arduino nano + ENC28J60 + acs712 = Сетевой Вольт, Ампер метр. ZABBIX графики напряжения, ток заряд-разряд батареи. Ну и триггеры. Edited 2023-06-26 13:29:40 by gelmas_x синтаксис 2 Link to post Share on other sites

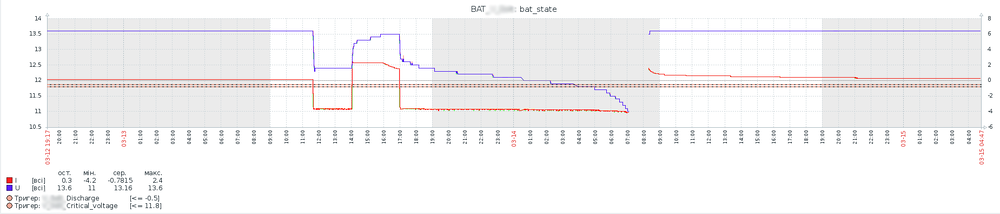

gelmas_x 11 Posted 2023-06-26 13:26:50 Share Posted 2023-06-26 13:26:50 Для наглядности: 2 Link to post Share on other sites
pashaumka 33 Posted 2023-08-10 11:22:30 Share Posted 2023-08-10 11:22:30 В 26.06.2023 в 16:26, gelmas_x сказал: Для наглядности: а можно схемку и исходник? Link to post Share on other sites
skybetik 134 Posted 2023-08-10 16:26:12 Share Posted 2023-08-10 16:26:12 А есть у кого готовый zabbix template для ping 3 ? Link to post Share on other sites
gelmas_x 11 Posted 2023-08-10 19:46:43 Share Posted 2023-08-10 19:46:43 8 часов назад, pashaumka сказал: а можно схемку и исходник? Да - не вопрос. С понедельника - сброшу. Link to post Share on other sites
svjatik 0 Posted 2024-03-20 13:43:43 Share Posted 2024-03-20 13:43:43 (edited) В 10.08.2023 в 22:46, gelmas_x сказав: Да - не вопрос. С понедельника - сброшу. и мне можно Edited 2024-03-20 13:45:01 by svjatik Link to post Share on other sites
Diter_ua 88 Posted 2024-03-20 15:37:13 Share Posted 2024-03-20 15:37:13 В 26.06.2023 в 16:26, gelmas_x сказал: Для наглядности: шото ток забикс неправильно отрисовал... Link to post Share on other sites
krm-usr 8 Posted 2024-03-20 16:04:25 Share Posted 2024-03-20 16:04:25 я тоже на ардуино нано и енц28 делал недавно, они там друг в друга вставляются, прикольно получается. только греется и потребляет 2+Вт, единственный минус как бы... но то таке... 1 Link to post Share on other sites

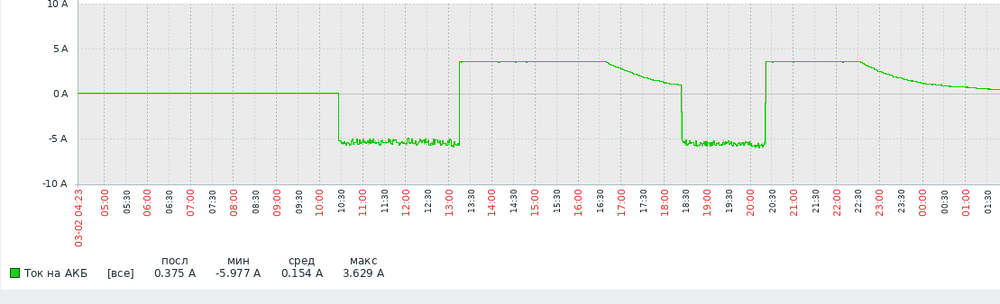

gelmas_x 11 Posted 2024-03-20 16:04:55 Share Posted 2024-03-20 16:04:55 Да - не удачный пример (стадия отладки). На данный момент всё ОК. Видно разряд (падение напряжение и рост тока) ну и заряд (рост напряжение и падение тока) Так-же полное падение узла ( После падения видно не логичный заряд (не очень разряженая батарея) - потому, что была заменена на другую. Link to post Share on other sites
krm-usr 8 Posted 2024-03-20 16:08:49 Share Posted 2024-03-20 16:08:49 но именно эти платки енц28 брак ппц... из 20 шт 5 нерабочие, одна сдохла в процессе, еще 2 при попытке получить ип происходит ресет, если вбить принудительно то вообще не стартует остальные работают. Link to post Share on other sites
Diter_ua 88 Posted 2024-03-20 19:04:25 Share Posted 2024-03-20 19:04:25 у нас тоже есть токовые датчики. Но как писал Дима выше, собрано на пинг3 Link to post Share on other sites
korhi888 0 Posted 2024-03-20 19:47:31 Share Posted 2024-03-20 19:47:31 3 часа назад, krm-usr сказал: я тоже на ардуино нано а схему где искали? Link to post Share on other sites
gelmas_x 11 Posted 2024-03-20 20:29:02 Share Posted 2024-03-20 20:29:02 Да какая там схема. Два аналоговых пина - один на датчик тока, другой на делитель напряжения на резисторах (для вольтметра). Важно стабильное опорное напряжения (для точности). Link to post Share on other sites
imbiter 63 Posted 2024-03-21 08:09:21 Share Posted 2024-03-21 08:09:21 13 часов назад, Diter_ua сказав: у нас тоже есть токовые датчики. Но как писал Дима выше, собрано на пинг3 підкажіть які токові датчики використовуєте з пінг3? Link to post Share on other sites
Diter_ua 88 Posted 2024-03-21 14:06:03 Share Posted 2024-03-21 14:06:03 5 часов назад, imbiter сказал: підкажіть які токові датчики використовуєте з пінг3? приколхозить можно любой. все в опорном напряжении. если пинг3 то у него логика питается от 3 толи 3.3в, не помню точно. Link to post Share on other sites
xSJ 2 Posted 2024-03-23 07:21:33 Share Posted 2024-03-23 07:21:33 Питання в тему: Є сбірки 12В на LifePo4 комірках на вузлах з JKON BMS. Яким чином можна видалено слідкувати за активністю бмс: заряд/розряд/напруга/залишок і тп одна людина починала робити наступне: esp32 з езернетом через блютуз підключається до бмс та по мережі езернет відправляє всі необхідні данні на забікс сервер але проблема людина не встигла доробити - забрали захищати нас у кого є готові рішення чи готовий зробити моніторінг БМС. Link to post Share on other sites
