Проблеми з сигналом у GPON-мережах та несподіване рішення

stass

By stass,
in PON

 Share Followers 3

Recommended Posts

stass

stass 2

Posted
Posted (edited)

Проблеми з сигналом у GPON-мережах та несподіване рішення

Маючи велику GPON-мережу на обладнанні BDCOM, ми неодноразово стикалися з проблемами якості сигналу, що призводило до флапів ONU-терміналів та скарг від клієнтів. Особливо це стосувалося зворотного сигналу (Rx), який нерідко виявлявся нестабільним, викликаючи втрати з'єднання та погіршення загальної якості зв'язку.

Як ми намагалися вирішити проблему

Перше, що ми зробили, — перевірили та замінили сплітери, намагалися вирівнювати оптичну лінію, мінімізували зайві з'єднання та переглядали всі потенційно слабкі місця в мережі. Але навіть після цих заходів проблема повністю не зникала, а лише трохи зменшувалася.

Несподіване рішення: зміна виробника SFP-модулів

Ми використовували BDCOM GPON OLT-GSFP-C+++, і саме з цими модулями виникали проблеми зі стабільністю сигналу. До цього ми також випробовували модулі інших виробників, але їхня якість сигналу та стабільність не відповідали нашим очікуванням. Тому вирішили випробувати інший підхід і замінили їх на GPON OLT SFP HSGQ-C+++ (1.25G 1490/1310nm 8dBm 20 км SC).

Результати нас вразили:

  • Прямий сигнал (Tx) зріс на 1-2 dB.
  • Зворотний сигнал (Rx) покращився на 4-6 dB.
  • Флапи ONU-терміналів повністю зникли, а скарги від клієнтів зменшилися до мінімуму.
  • Ціна цих модулів виявилася майже на 50% нижчою від тих, що ми використовували раніше.
  • Висока сумісність із різними брендами OLT, що спрощує інтеграцію в мережу.

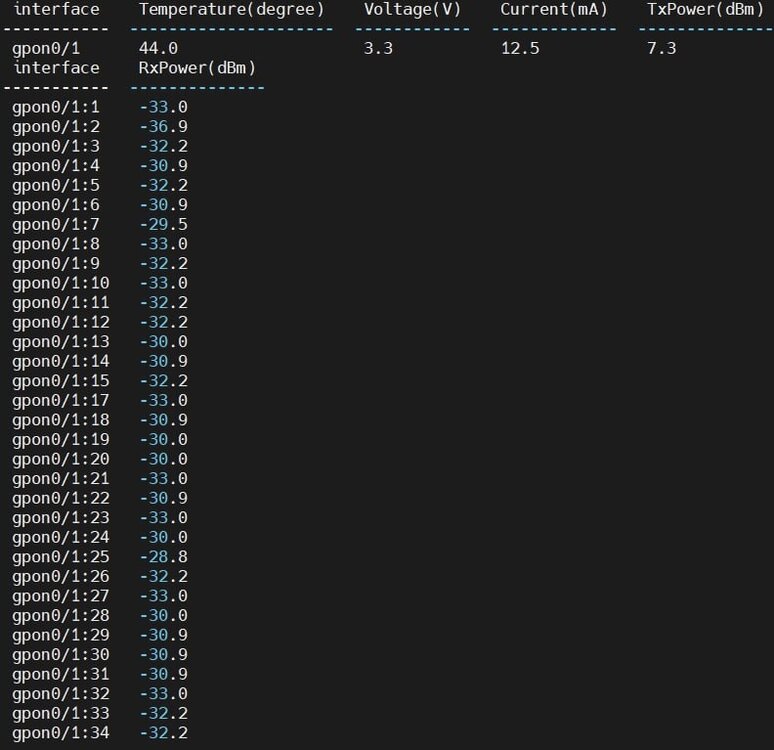

Фотографії з порівнянням зворотного сигналу до і після заміни SFP в OLT



    GPON OLT SFP HSGQ-C+++ (1.25G 1490/1310nm 7dBm 20 км SC)




    BDCOM GPON OLT-GSFP-C+++










































































Широкий вибір потужностей: у цього виробника є модулі 7, 8, 9, 12 dB, що дозволяє інтегрувати їх у будь-яку мережу та налаштувати оптимальний рівень сигналу.

Оптимальне співвідношення ціни та якості, що робить ці модулі вигідним рішенням для операторів зв’язку.

Зараз ми перевели вже половину мережі на ці модулі й спостерігаємо значне покращення стабільності роботи GPON-мережі.

Використання ONU-терміналів і ONU-Stick цього виробника

Після успішного тестування SFP-модулів ми також почали використовувати ONU-термінали та ONU-Stick від цього ж виробника. Вони показують хорошу сумісність з нашим обладнанням та стабільну роботу.

Також ці модулі можна придбати на AliExpress,   (https://www.aliexpress.com/item/1005007135390802.html?spm=) що розширює можливості їхнього постачання та дає додатковий вибір для операторів зв’язку.

Ми закуповуємо ці модулі вже в Україні по оптовим цінам. Якщо потрібно, можу надати контакт постачальника, з яким працюємо.

Висновки

Якщо у вас в GPON-мережі спостерігаються проблеми з сигналом, раджу звернути увагу на якість SFP-модулів. У нашому випадку заміна модулів на GPON OLT SFP HSGQ-C+++ дала значний приріст продуктивності та стабільності мережі, при цьому зменшивши витрати.

Купували їх в Україні. Якщо у когось були подібні проблеми або є питання, пишіть у коментарях – будемо раді обговорити!

Edited by stass
  • Like 2
Link to post
Share on other sites
stass

stass 2

Posted
  • Author
Posted
2 часа назад, vaz02 сказав:

ДОброго. А де розташована мережа та як називається? Щоб глянути особисто.



Що саме вам показати? Я описав проблему, яка була в мене на мережі, і способи її вирішення — можливо, комусь це допоможе.

Link to post
Share on other sites
pivan

pivan 3

Posted
Posted

Так плюси тут взагалі ні до чого,(це якщо вважати плюсами потужність вихідного сигналу з модуля), сигнали однакові , а от зворотні реально круче, скоріше всього чутливість приймача краща

Link to post
Share on other sites
pivan

pivan 3

Posted
Posted
3 часа назад, vaz02 сказав:

ДОброго. А де розташована мережа та як називається? Щоб глянути особисто.



Не вірю що в тебе більший як в мене 🤣

  • Haha 2
Link to post
Share on other sites
Інет.укр

Інет.укр 124

Posted
Posted

ну так зрозуміло що це спам, хоче продати своє, якщо взяти інформацію з скріна то в одному випадку ont №8 є, а в іншому немає) напевно новий модуль підтягнув її, тому що старий не бачив))

Link to post
Share on other sites
stass

stass 2

Posted
  • Author
Posted
31 минуту назад, Інет.укр сказав:

ну так зрозуміло що це спам, хоче продати своє, якщо взяти інформацію з скріна то в одному випадку ont №8 є, а в іншому немає) напевно новий модуль підтягнув її, тому що старий не бачив))

Думаєте, я скрін у Paint малював, щоб вас потішити?

Link to post
Share on other sites
Emelie

Emelie 165

Posted
Posted
12 часов назад, stass сказав:

Думаєте, я скрін у Paint малював, щоб вас потішити?

Ок, на якому режемі пон порту такі цифри показує?

Link to post
Share on other sites
Чучундра

Чучундра 259

Posted
Posted (edited)

Дивно це все. Рівень Rx визначається двома чинниками - потужністю передавача ONU і затуханням в лінії, і ніяк не чутливістю приймача в SFP OLT. Чутливість впливає на те з яким мінімальним сигналом від абонента буде працювати модуль. Якщо від клієнта приходить -33, то модуль з поганою чутливістю з ним буде працювати нестабільно, або взагалі не побачить, а модуль з хорошою його побачить і буде працювати без відвалів. Але потужність сигналу на прийом як була -33 так нею і лишиться. Таке враження що ваш новий модуль накидає пару децибел для красивої картинки, або ж старий модуль неправильно вимірював заменшуючи сигнал.

Edited by Чучундра
  • Like 1
Link to post
Share on other sites
nedoinet

nedoinet 441

Posted
Posted

бл@#ь. Была такая такая партия "слепых" модулей пару лет назад именно c++ от бдкома. Тогда меня назвали идиотом и отправили в сад. Прям повеяло.

  • Like 1
Link to post
Share on other sites
stass

stass 2

Posted
  • Author
Posted
1 час назад, Sunvas сказав:

40 абонентов на ветку?

На слоті набагато більше абонентів, просто на скрін більше не влізло

Link to post
Share on other sites
Disabled

Disabled 129

Posted
Posted

а вели статистику жалоб ? возможно жаловались те кто выбивался из адекватного уровня ? если да , то не исключено. Стоит поработать не над поиском лучшего модуля , а на улучшением "плохих" сигналов на ветке, Возможно после этого картина сама собой улучшится.

Link to post
Share on other sites
neo-skynet

neo-skynet 0

Posted
Posted
В 01.04.2025 в 11:54, nedoinet сказав:

бл@#ь. Была такая такая партия "слепых" модулей пару лет назад именно c++ от бдкома. Тогда меня назвали идиотом и отправили в сад. Прям повеяло.

В конце 2024 года брали так несколько штук новых модулей c+++ от бдкома, тоже была такая же история, вернули им их взад, потом нам выслали другие уже норм, партия если я не ошибаюсь была конец 2023 года выпуска.

Link to post
Share on other sites
  • 2 weeks later...
pivan

pivan 3

Posted
Posted

Класика жанру на одному з слотів  Rx -31.5 dBm у всіх підряд, всі в паніці, а модуль мовчки світить 7.0 dBm і робить вигляд, що все норм.

Купив два SFP HSGQ-C+++ на тест, доречі вартість реально нижча як у попіредніків  в р-н 1000грн. за штуку

Один на 7 dBm

Другий на 8 dBm (бо якщо вже міняти — то з запасом 😄)

Поставив поки 7 dBm. І от що маємо

Rx на ONU: замість тотального -31.5 — -23.8…-27.9 dBm

LOS зникли, все працює стабільно☺️

PS/ Другий модуль (8 dBm) чекає на іншу локацію з довшими трасами, там подивимось, як поводитиметься.

Без моралі,  просто технічний кейс з польових умов. Якщо у когось  слот теж “глухий на прийом” і показує сигнал по факту, але не по суті може варто глянути не тільки на трасу, а й на сам модуль 😉

інф для тех підтримки і консольних дрочерів, а то тільки лінія лінія )



Логи “до/після”



ДО

ХХХХХХХХХХХХХХ#optical-transceiver-diagnosis interface gpON 0/1
interface    Temperature(degree)    Voltage(V)    Current(mA)    TxPower(dBm)
-----------  ---------------------  ------------  -------------  --------------
gpon0/1      33.0                   3.2           12.1           7.0
interface    RxPower(dBm)
-----------  --------------
gpon0/1:1    -30.9
gpon0/1:2    -31.5
gpon0/1:3    -30.9
gpon0/1:4    -31.5
gpon0/1:5    -29.5
gpon0/1:6    -31.5
gpon0/1:7    -30.9
gpon0/1:8    -31.5
gpon0/1:9    -30.9
gpon0/1:10   -31.5
gpon0/1:11   -31.5
gpon0/1:12   -31.5
gpon0/1:13   -31.5
gpon0/1:14   -31.5
gpon0/1:15   -31.5
gpon0/1:16   -31.5
gpon0/1:17   -31.5
gpon0/1:18   -31.5
gpon0/1:19   -31.5
gpon0/1:20   -31.5
gpon0/1:21   -31.5
gpon0/1:22   -30.9
gpon0/1:23   -31.5
gpon0/1:24   -31.5
gpon0/1:25   -31.5
gpon0/1:26   -31.5
gpon0/1:27   -31.5
gpon0/1:28   -31.5
gpon0/1:29   -31.5
gpon0/1:30   -31.5
gpon0/1:31   -31.5
gpon0/1:32   -31.5
gpon0/1:33   -31.5
gpon0/1:34   -31.5
gpon0/1:35   -30.9
gpon0/1:36   -31.5
gpon0/1:37   -31.5
gpon0/1:38   -31.5
gpon0/1:39   -31.5
gpon0/1:40   -31.5
gpon0/1:41   -31.5
gpon0/1:42   -31.5
gpon0/1:43   -29.5
gpon0/1:44   -31.5
gpon0/1:45   -31.5
gpon0/1:46   -31.5
gpon0/1:47   -31.5
gpon0/1:48   -31.5
gpon0/1:49   -31.5
gpon0/1:50   -30.9
gpon0/1:51   -30.9
gpon0/1:52   -31.5
gpon0/1:53   -31.5
gpon0/1:54   -31.5
gpon0/1:55   -31.5
gpon0/1:56   -31.5
gpon0/1:58   -31.5
gpon0/1:59   -29.5
gpon0/1:60   -30.9
gpon0/1:62   -31.5
gpon0/1:65   -29.2



Після



ХХХХХХХХХХХХХХ#optical-transceiver-diagnosis interface gpON 0/1
interface    Temperature(degree)    Voltage(V)    Current(mA)    TxPower(dBm)
-----------  ---------------------  ------------  -------------  --------------
gpon0/1      24.0                   3.2           38.9           7.4
interface    RxPower(dBm)
-----------  --------------
gpon0/1:1    -25.5
gpon0/1:2    -27.2
gpon0/1:3    -25.2
gpon0/1:4    -26.3
gpon0/1:5    -23.8
gpon0/1:6    -26.7
gpon0/1:7    -25.2
gpon0/1:8    -26.5
gpon0/1:9    -26.5
gpon0/1:10   -26.5
gpon0/1:11   -26.0
gpon0/1:12   -27.2
gpon0/1:13   -25.6
gpon0/1:14   -27.4
gpon0/1:15   -27.4
gpon0/1:16   -26.5
gpon0/1:17   -25.0
gpon0/1:18   -25.2
gpon0/1:19   -27.2
gpon0/1:20   -26.1
gpon0/1:21   -27.2
gpon0/1:22   -27.4
gpon0/1:23   -27.9
gpon0/1:24   -26.9
gpon0/1:25   -25.8
gpon0/1:26   -25.6
gpon0/1:27   -26.0
gpon0/1:28   -27.9
gpon0/1:29   -26.7
gpon0/1:30   -26.7
gpon0/1:31   -26.7
gpon0/1:32   -27.2
gpon0/1:33   -26.7
gpon0/1:34   -27.2
gpon0/1:35   -25.2
gpon0/1:36   -27.9
gpon0/1:37   -26.9
gpon0/1:38   -26.5
gpon0/1:39   -26.7
gpon0/1:40   -26.7
gpon0/1:41   -27.2
gpon0/1:42   -27.4
gpon0/1:43   -25.0
gpon0/1:44   -27.2
gpon0/1:45   -26.7
gpon0/1:46   -26.7
gpon0/1:47   -26.7
gpon0/1:48   -26.7
gpon0/1:49   -26.7
gpon0/1:50   -26.7
gpon0/1:51   -25.2
gpon0/1:52   -26.7
gpon0/1:53   -27.2
gpon0/1:54   -26.7
gpon0/1:55   -26.9
gpon0/1:56   -26.7
gpon0/1:58   -26.5
gpon0/1:59   -25.2
gpon0/1:60   -25.2
gpon0/1:62   -25.5
gpon0/1:65   -26.5

Link to post
Share on other sites
Emelie

Emelie 165

Posted
Posted

Продавани, досить косити під адмінів, дайте народу просто на тест ті срані модуля і все стане на свої місця.

  • Like 2
Link to post
Share on other sites
pivan

pivan 3

Posted
Posted (edited)
2 часа назад, Emelie сказав:

Продавани, досить косити під адмінів, дайте народу просто на тест ті срані модуля і все стане на свої місця.

Ти шо бідний чи сирота щоб тобі безкоштовно давати?









Edited by pivan
  • Haha 1
Link to post
Share on other sites
Emelie

Emelie 165

Posted
Posted
6 часов назад, pivan сказав:

Ти шо бідний чи сирота щоб тобі безкоштовно давати?









Так, я бідний ніщеброд, не хочу направо наліво купляти ноунейми ради "потестив і викинути".

Link to post
Share on other sites
Kicyne

Kicyne 0

Posted
Posted (edited)
В 16.04.2025 в 22:28, pivan сказал:

Класика жанру на одному з слотів  Rx -31.5 dBm у всіх підряд, всі в паніці, а модуль мовчки світить 7.0 dBm і робить вигляд, що все норм.

Купив два SFP HSGQ-C+++ на тест, доречі вартість реально нижча як у попіредніків  в р-н 1000грн. за штуку

Один на 7 dBm

Другий на 8 dBm (бо якщо вже міняти — то з запасом 😄)

Поставив поки 7 dBm. І от що маємо

Rx на ONU: замість тотального -31.5 — -23.8…-27.9 dBm

LOS зникли, все працює стабільно☺️

PS/ Другий модуль (8 dBm) чекає на іншу локацію з довшими трасами, там подивимось, як поводитиметься.

Без моралі,  просто технічний кейс з польових умов. Якщо у когось  слот теж “глухий на прийом” і показує сигнал по факту, але не по суті може варто глянути не тільки на трасу, а й на сам модуль 😉 До речі, в таких поїздках виручають планшети з нормальним екраном та автономністю – не обов’язково брати щось топове, ось, наприклад, iPad'и на eStore.ua зараз за адекватною ціною.

інф для тех підтримки і консольних дрочерів, а то тільки лінія лінія )

Минулого тижня так само ганявся за примарами LOS, а винен виявився модуль..

Edited by Kicyne
Link to post
Share on other sites
Туйон

Туйон 1,294

Posted
Posted
2 минуты назад, Kicyne сказал:

Минулого тижня так само ганявся за примарами LOS, а винен виявився модуль..

Я так розумію, наступне ваше повідомлення будет про те, який саме модуль хороший та де його купити?)

Link to post
Share on other sites
Інет.укр

Інет.укр 124

Posted
Posted
годину тому, Emelie сказав:

Всі вони схожі


Не всі) перших 2 вже мають по 4 повідомлення) а цей новий) напевно ліміт у них таких 4 повідомлення на акк.

  • Haha 1
Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now
 Share
Followers 3
Go to topic listing

  • Recently Browsing   0 members

    No registered users viewing this page.

  • Similar Content

    • Sunvas
      Почему GPON?
      By Sunvas
      С начала года наблюдаю как в Николаев приходят новые провайдеры и активно строят свои сети на основе технологии GPON. Отмечу, что речь именно о GPON G.984 (не 10G-PON или NG-PON2). Объясните, пожалуйста:
      Чем обусловлен выбор именно этой устаревшей технологии? Есть ли преимущества для абонентов кроме сомнительной работы при блэкаутах? Как абонентам обеспечивается гигабит, если пропускная способность технологии в 2.4 Gbit/s шарится между <128 абонентами?
    • LazukinIvan
      🔹 Продається SFP-модуль GPON OLT C+++ HSGQ-C+++ | 8dBm
      By LazukinIvan
      🔹 Продається SFP-модуль GPON OLT C+++ HSGQ-C+++ | 8dBm | 20 км | SC 🔹
      💰 Ціна: 1000 грн
      📦 Опт і безготівковий розрахунок — можливі!
      📩 Для зв’язку — пишіть у особисті повідомлення.
      🧪 Можливе надання модуля на тест за особистою домовленістю.
      Пропонуємо надійний GPON OLT SFP-модуль HSGQ-C+++, що забезпечує стабільну передачу даних на відстань до 20 км. Ідеально підходить для впровадження в мережі GPON будь-якого масштабу.
      🔍 Основні характеристики:
      Модель: HSGQ-C+++
      Тип: GPON OLT SFP C+++
      Швидкість передачі: 1.25 Gbps / 1.25 Gbps
      Довжина хвиль: TX – 1490 нм, RX – 1310 нм
      Потужність передавача: 8 dBm
      Чутливість приймача: ≤ -32 dBm
      Дальність дії: до 20 км
      Конектор: SC
      Живлення: 3.3V
      Сумісність: Huawei, ZTE, BDCOM, FiberHome та інші
      💡 Переваги:
      DDM-моніторинг у реальному часі
      Вбудований WDM-фільтр для стабільної роботи
      Можливість гарячої заміни (Hot-Pluggable)
      Підтримка стандарту ITU-T G.984.2
      Сумісність з провідними GPON-брендами
      🔧 Ідеальне рішення для мереж FTTH, FTTB, FTTP.
      📩 Пишіть у приват — домовимося про деталі, умови опту та тестування.





    • LIKO
      Продам XPON ONU EchoLife YT8310M
      By LIKO
      Продам нові XPON ONU EchoLife YT8310M з гарантією!!!
      Сумісні з усіма основними OLT C-Data, BDCom, Huawei, ZTE.
      В комплект входить ONU + БЖ 12В 1А
      370 грн/шт
      На кількості ціна оговорюється окремо.










      XPON 1GE ONU user manual (1).pdf
    • xadjubei
      Продам sfp 1310/1550 20 km
      By xadjubei
      Оптичний модуль Gigalight GPB-3524K-L2CD SFP 1,25G TX1310/1550 20 km LC DDM.
      Пара 1310 / 1550
      В наявності 4 пари.
      Ціна за 1 пару 500 гривень.



    • neom
      Продам ZTE C320
      By neom
      Продам GPON ОЛТ - стоял в идеальной серверной
      PRAM+SCBE3+GTGO

      цена 2000$
×
×
  • Create New...
